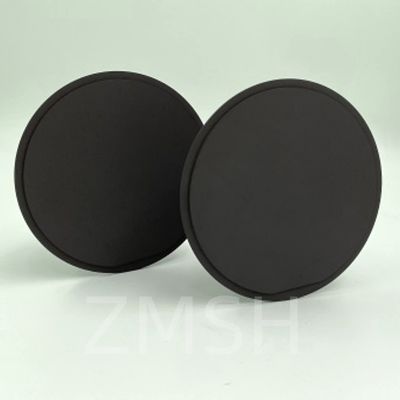

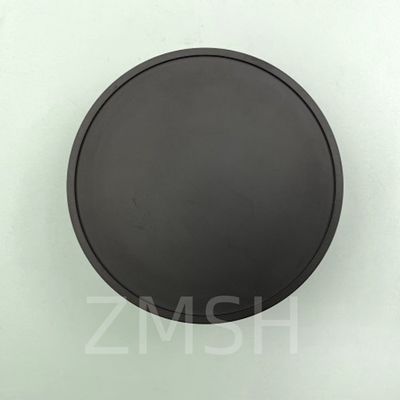

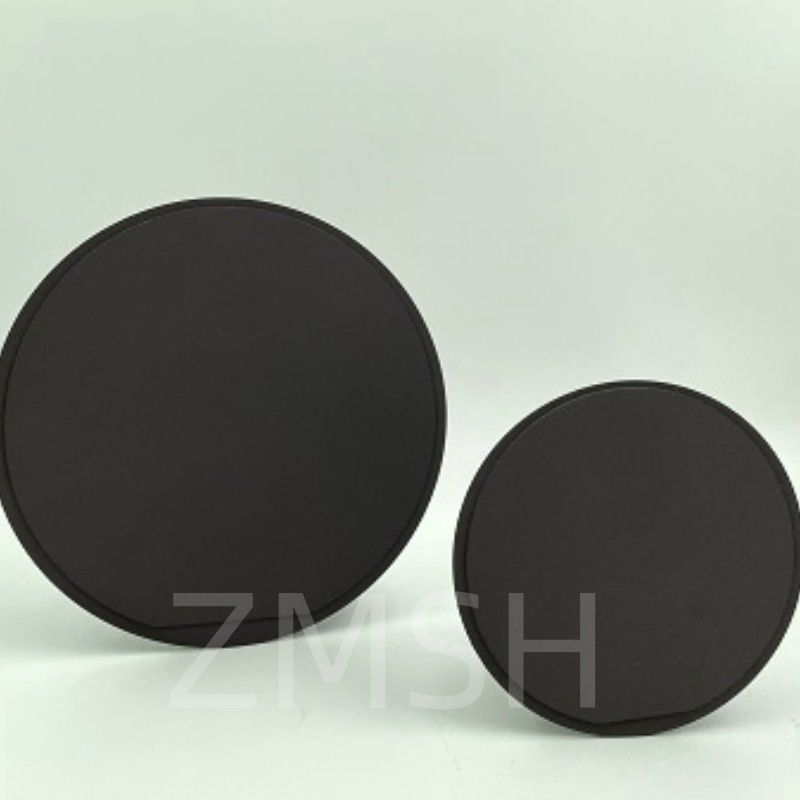

Katı SiC Vakum Çak ¢ İnce wafer işleme için ultra düz taşıyıcı plaka

SiC taşıyıcı plakanın tanıtımı


Ultra düz seramik wafer vakum çubuğu, gelişmiş wafer işleme süreçleri için tasarlanmış yüksek saflıklı silikon karbid (SiC) kaplamasıyla yapılmıştır.MOCVD ve bileşik yarı iletken büyüme ekipmanlarında kullanım için optimize edilmiş, aşırı işleme ortamlarında olağanüstü bir istikrar sağlayan mükemmel ısı ve korozyon direnci sunar.Bu, yarı iletken levha üretiminde daha iyi verim yönetimine ve güvenilirliğe katkıda bulunur.

Düşük yüzey temas konfigürasyonu, arka taraftaki parçacık kirliliğini en aza indirmeye yardımcı olur ve temizliğin ve hassasiyetin kritik olduğu son derece hassas wafer uygulamaları için idealdir.

Bu çözüm, yüksek performansı maliyet verimliliği ile birleştirerek, güvenilir ve uzun süreli performansla zorlu üretim ortamlarını destekler.

Çalışma prensibiSiC taşıyıcı plaka

Yüksek sıcaklıklı süreçlerde, SiC taşıyıcı plaka, vafeleri veya ince filmli malzemeleri taşımak için bir destek olarak hizmet eder.Süreç istikrarını ve tekdüzeliğini artırmakEk olarak, sertliği ve kimyasal inertliği nedeniyle, plaka koroziv ortamlarda bile yapısal bütünlüğünü korur, ürün saflığını ve ekipman güvenliğini sağlar.

Wafer Vacuum Chuck'ın parametreleri

Wafer Vacuum Chuck'ın Özellikleri

● Ultra düz yetenekleri

● Ayna cilası

● Olağanüstü hafif

● Yüksek sertlik

● Düşük ısı genişlemesi

● Φ 300 mm çapında ve daha büyük

● Aşırı aşınmaya dayanıklı

SiC Gözenekli Vakum Çak'ın Uygulamaları

Yarım iletken ve optoelektronik endüstrilerde, ultra ince levhalar genellikle gözenekli silikon karbid (SiC) vakum çaklarına yerleştirilir.Mekanik sıkıştırıcılar olmadan wafer'ı yerinde sağlam tutmak için negatif basınç uygulanır.Bu, aşağıdaki aşamalarda hassas ve istikrarlı işleme olanak tanır:

• Mum Montajı

• Arka tarafı inceltme (düzme veya yapıştırma)

• Devaşlama

• Temizlik

• Kırpmak / Çakmak

Yüksek saflıklı, gözenekli SiC vakum çubuğunun kullanımı, kirliliği en aza indirerek ve wafer düzlüğünü korurken, bu süreçler boyunca mükemmel termal ve kimyasal istikrar sağlar.Üstün mekanik dayanıklılığı ve ısı iletkenliği, işleme sırasında wafer kırılma riskini de azaltırÖzellikle GaAs, InP veya SiC gibi kırılgan veya ultra ince substratlar için.

Sıkça Sorulan Sorular (SORU) SiC Porous Vacuum Chuck

S1: Gözenekli SiC vakum çubuğunun ana amacı nedir?
A:Kullanılır.İnce veya kırılgan plakaları sağlam bir şekilde tutunBalmumu monte etmek, inceltmek, temizlemek ve parçalamak gibi kritik işleme aşamalarında.Gözenekli SiC malzemesi aracılığıyla vakum emimi, wafer yüzeyine zarar vermeden tekdüze ve istikrarlı bir tutum sağlar.

S2: SiC vakum çubuğu kullanarak hangi malzemeler işlenebilir?
A:Çok çeşitli yarı iletken malzemeleri destekler:

• Silikon (Si)

• Galiyum Arsenür (GaAs)

• Indium Fosfür (InP)

• Silikon Karbid (SiC)

• Safira
  Bunlar tipik olarakİnce veya kırılgan wafersArka uç işleme sırasında istikrarlı bir işleme ihtiyaç duyanlar.

S3: Metal veya seramik çaklara göre gözenekli SiC kullanmanın avantajı nedir?
A:Gözenekli SiC birkaç avantaj sunar:

• Exmükemmel ısı iletkenliğiİşleme sırasında ısı birikmesini önler

• Yüksek mekanik dayanıklılıkDeformasyon riskini en aza indirir.

• Kimyasal inertlik️ agresif temizlik kimyasallarıyla uyumludur

• Düşük parçacık üretimiTemiz oda ortamları için uygundur

• Sabit vakum dağılımı√ levha yüzeyinde tekdüze emme
