LNOI
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | 2”/3”/4”/6“/8” |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 2 |
|---|---|
| Delivery Time: | 2-3 weeks |
| Payment Terms: | T/T |
|
Detay Bilgi |
|||
| Material: | Optical Grade LiNbO3 wafes | Diameter/size: | 2”/3”/4”/6“/8” |
|---|---|---|---|
| Cutting Angle: | X/Y/Z etc | TTV: | <3μm |
| Bow: | -30| Warp: |
<40μm |
|
Ürün Açıklaması
Tanıtım
LiNbO3 Kristalleri, dalga uzunluğu > 1um ve optik parametrik osilatörler (OPO'lar) için frekans ikili olarak 1064 nm'de pompalı olduğu gibi kvazi faz eşleştirme (QPM) cihazları olarak yaygın olarak kullanılır.Büyük Elektor-Optik (E-O) ve Akusto-Optik (A-O) katsayıları nedeniyle, LiNbO3 kristali, Pockel hücreleri, Q anahtarları ve faz modülatörleri, dalga kılavuzu substratı ve yüzey akustik dalga (SAW) levhaları vb. için en yaygın kullanılan malzemedir.

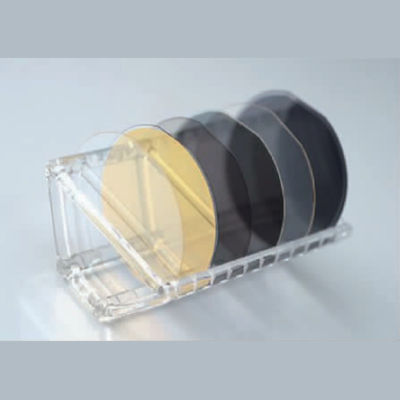

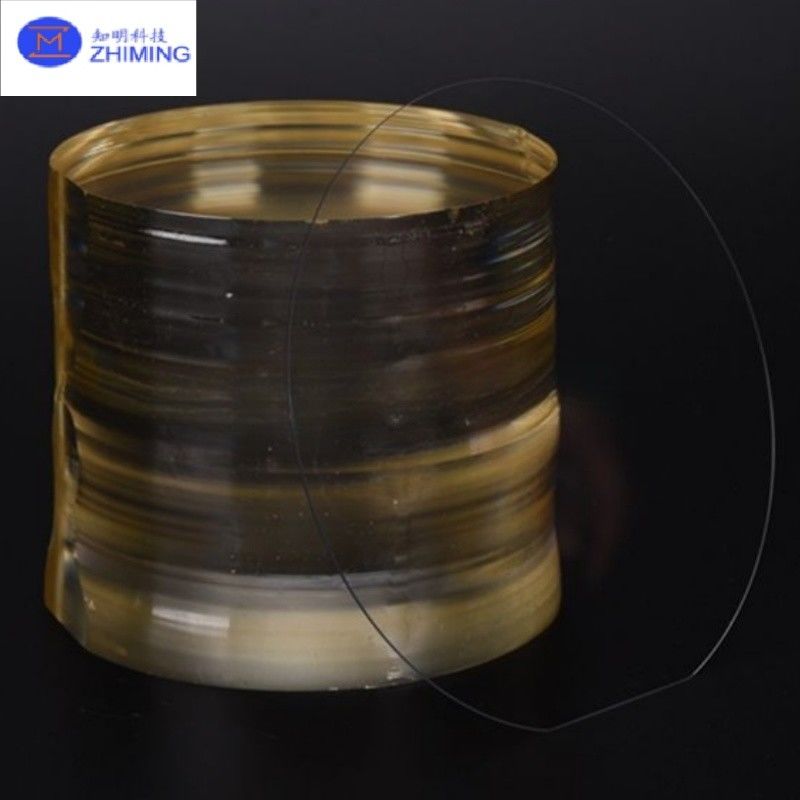

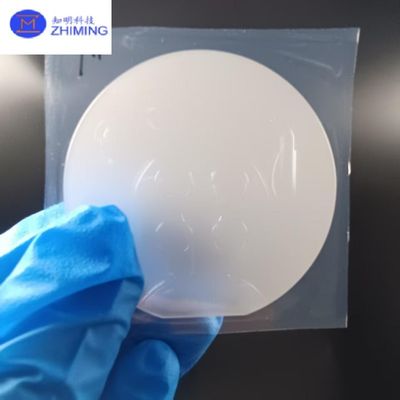

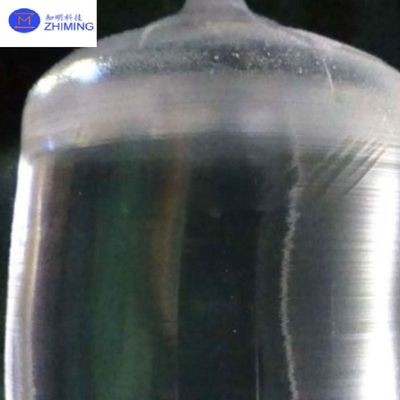

Optikal dereceli Lityum Niobate'in hem toplarda hem de vafelerde büyümesi ve seri üretimi konusunda bol deneyimimiz var.,cilalama ve kontrol, tüm bitmiş ürünler curie temp testi ve QC denetimi geçiyor.Ve ayrıca sert yüzey temizliği ve düzlük kontrolü altında da.
Özellikleri
| Malzeme | Optik Sınıf LiNbO3 Waffles ((Beyaz ya da Siyah) | |
| Curie Sıcaklık | 1142±0,7°C | |
| Kesme Açı | X/Y/Z vb. | |
| Diametre/büyüklük | 2 ′′/3 ′′/4 ′′/6 ′′/8 ′′ | |
| Tol ((±) | <0,20 mm ±0,005 mm | |
| Kalınlığı | 0.18·0.5 mm veya daha fazla | |
| Birincil Düz | 16mm/22mm/32mm | |
| TTV | 3 μm | |
| Yere kapanın. | -30 | |
| Warp. | <40μm | |
| Yönlendirme Düz | Hepsi mevcut. | |
| Yüzey Türü | Tek taraflı cilalı (SSP) / Çift taraflı cilalı (DSP) | |
| Poliş edilmiş yan taraf Ra | <0,5nm | |
| S/D | 20/10 | |
| Kenar Kriterler | R=0.2mm C tipi veya Bullnose | |
| Kalite | Çatlak (bubble ve dahil) içermeyen | |
| Optik doped | Mg/Fe/Zn/MgO vb. optik kalitede LN< levhalar için talep edilenlere göre | |
| Wafer Yüzey Kriterler | Yıkım endeksi | No=2.2878/Ne=2.2033 @632nm dalga boyu/prizm çiftleme yöntemi. |
| Kirlenme, | Hiçbiri | |
| Parçacıklar c>0,3μ m | <=30 | |
| Çizik, parçalanma. | Hiçbiri | |
| Kusurlu | Kenar çatlakları, çizikler, testere izleri, lekeler yok. | |
| Paketleme | Qty/Wafer kutusu | Kutu başına 25 adet. |
Mülkiyet.
Lityum Niobate on Insulator (LNOI) levhalarının üretimi, malzeme bilimini ve gelişmiş imalat tekniklerini birleştiren sofistike bir dizi adım içerir.Süreç, ince bir, silikon veya lityum niobat gibi yalıtım substratına bağlı yüksek kaliteli lityum niobat (LiNbO3) filmi.
Adım 1: İyon ekimi
LNOI levhalarının üretimindeki ilk adım iyon implantasyonunu içerir. Toplu lityum niobat kristali yüzeyine enjekte edilen yüksek enerjili helyum (He) iyonlarına maruz kalır.İyon ekleme makinesi helyum iyonlarını hızlandırıyor., belirli bir derinliğe kadar lityum niobat kristaline nüfuz eder.
Helium iyonlarının enerjisi, kristaldeki istenen derinliğe ulaşmak için dikkatlice kontrol edilir.Zayıf bir düzlemin oluşmasına yol açan atomik bozulmalara neden olur.Bu katman sonunda kristalin iki farklı katmana bölünmesine izin verecek.burada üst katman (katman A olarak adlandırılır) LNOI için gerekli olan ince lityum niobat filmi olur.
Bu ince filmin kalınlığı, helium iyonlarının enerjisiyle kontrol edilen yerleşim derinliğinden doğrudan etkilenir.Son filmde tekillik sağlamak için çok önemli olan.
Adım 2: Altyapı Hazırlanması
İyon ekleme işlemi tamamlandıktan sonra, bir sonraki adım, ince lityum niobat filmini destekleyecek altyapıyı hazırlamaktır.Genel substrat malzemeleri arasında silikon (Si) veya lityum niobat (LN) bulunur.Substrat, ince film için mekanik destek sağlamalı ve sonraki işleme aşamaları sırasında uzun süreli istikrar sağlamalıdır.
Altyapıyı hazırlamak için, a SiO₂ (silicon dioxide) insulating layer is typically deposited onto the surface of the silicon substrate using techniques such as thermal oxidation or PECVD (Plasma-Enhanced Chemical Vapor Deposition)Bu katman, lityum niobat filmi ve silikon substratı arasındaki yalıtım ortamı olarak hizmet eder.Yüzeyin tekdüze ve yapıştırma işlemine hazır olmasını sağlamak için kimyasal mekanik cilalama (CMP) işlemi uygulanır..
Adım 3: İnce Film Bağlantısı
Substrat hazırlandıktan sonra, bir sonraki adım, ince lityum niobat filmini (A katmanı) substratla bağlamaktır.180 derece döndürülür ve hazırlanmış substratın üzerine yerleştirilir.Bağlama işlemi tipik olarak bir wafer bağlama tekniği kullanılarak gerçekleştirilir.
Wafer bağlamasında, hem lityum niobat kristali hem de substrat yüksek basınç ve sıcaklığa maruz kalır, bu da iki yüzeyin güçlü bir şekilde yapışmasına neden olur.Doğrudan yapıştırma işlemi genellikle herhangi bir yapıştırıcı malzeme gerektirmezAraştırma amaçları için, benzoksiklobuten (BCB), ek destek sağlamak için ara bir bağlama malzemesi olarak kullanılabilir.Ancak, uzun süreli istikrarının sınırlı olması nedeniyle ticari üretimde genellikle kullanılmamaktadır..
Adım 4: Gömmek ve Katman Bölme
Bağlama işleminden sonra, bağlanmış levha bir kızartma işlemine maruz kalır.ve ayrıca iyon ekim süreci nedeniyle oluşan herhangi bir hasarı onarmak için.
Arıtma sırasında, yapıştırılmış wafer belirli bir sıcaklığa kadar ısıtılır ve belirli bir süre boyunca bu sıcaklıkta kalır.Bu işlem sadece yüz bağlarını güçlendirmekle kalmaz aynı zamanda iyon eklenmiş katmanda mikro kabarcıkların oluşmasına neden olurBu kabarcıklar yavaş yavaş lityum niobat katmanının (katman A) orijinal toplu lityum niobat kristallerinden (katman B) ayrılmasına neden olur.
Ayrılma gerçekleştikten sonra, iki katmanı birbirinden ayırmak için mekanik aletler kullanılır ve substrat üzerinde ince, yüksek kaliteli bir lityum niobat filmi (Katman A) kalır.Sıcaklık yavaş yavaş oda sıcaklığına düşürülür., kızartma ve katman ayırma işlemini tamamlıyor.
Adım 5: CMP düzleştirme
Lityum niobat katmanının ayrılması sonrasında, LNOI levhasının yüzeyi tipik olarak kaba ve düzensizdir.wafer son bir kimyasal mekanik cilalama (CMP) işlemine tabi tutulur.. CMP, waferin yüzeyini pürüzsüzleştirir, geriye kalan herhangi bir kabalığı kaldırır ve ince filmin düz olmasını sağlar.
CMP işlemi, wafer üzerinde sonradan cihaz üretimi için kritik olan yüksek kaliteli bir bitiş elde etmek için gereklidir.Genellikle 0'dan daha az kaba (Rq)Atomik Kuvvet Mikroskopi (AFM) ile ölçülen 0,5 nm.
LNOI levhalarının uygulamaları
LNOI (Lityum Niobate on Insulator) levhaları, olağanüstü özellikleri nedeniyle çok çeşitli gelişmiş uygulamalarda kullanılmaktadır.Yüksek doğrusal olmayan optik katsayıları ve güçlü mekanik özellikleri içerenEntegre optikte, LNOI levhaları, entegre devrelerde ışığı manipüle etmek için kritik olan modülatörler, dalga kılavuzları ve rezonatorlar gibi fotonik cihazlar oluşturmak için gereklidir.Telekomünikasyonda, LNOI levhaları optik modülatörlerde yaygın olarak kullanılır ve bu da fiber optik ağlarda yüksek hızlı veri aktarımını sağlar.LNOI levhaları karışık foton çiftleri üretmede hayati bir rol oynarAyrıca, LNOI levhaları çeşitli sensör uygulamalarında kullanılmaktadır.Çevre izleme için son derece hassas optik ve akustik sensörler oluşturmak için kullanıldıklarındaBu çeşitli uygulamalar, LNOI levhalarını birçok alanda yeni nesil teknolojilerin geliştirilmesinde kilit bir malzeme haline getiriyor.
Sık Sorulan Sorular
S: LNOI nedir?
A:LNOI yalıtım üzerindeki Lityum Niobate'i temsil eder.Bir silikon veya başka bir yalıtım malzemesi gibi yalıtım substratına bağlı ince bir lityum niobat (LiNbO3) katmanına sahip bir levha türünü ifade ederLNOI levhaları, lityum niobatın mükemmel optik, piezoelektrik ve piroelektrik özelliklerini korur ve bu da onları çeşitli fotonik, telekomünikasyon ve kuantum teknolojilerinde kullanmak için idealdir.
S:LNOI levhalarının ana uygulamaları nelerdir?
A:LNOI levhaları, fotonik cihazlar için entegre optik, telekomünikasyonlarda optik modülatörler, kuantum bilgisayarda karışık foton üretimi,ve çevre izleme optik ve akustik ölçüm sensörlerinde, tıbbi teşhis ve endüstriyel testler.
S: LNOI levhaları nasıl üretilir?
A:LNOI levhalarının üretimi, iyon implantasyonu, lityum niobat tabakasının bir alt tabaka (genellikle silikon) ile bağlanması, ayrıştırmak için kaynatılması,ve kimyasal mekanik cilalama (CMP)İyon ekimi, ince, kırılgan bir katman oluşturur ki bu katman büyük lityum niobat kristallerinden ayrılabilir.Substrat üzerinde yüksek kaliteli lityum niobat filmi.
