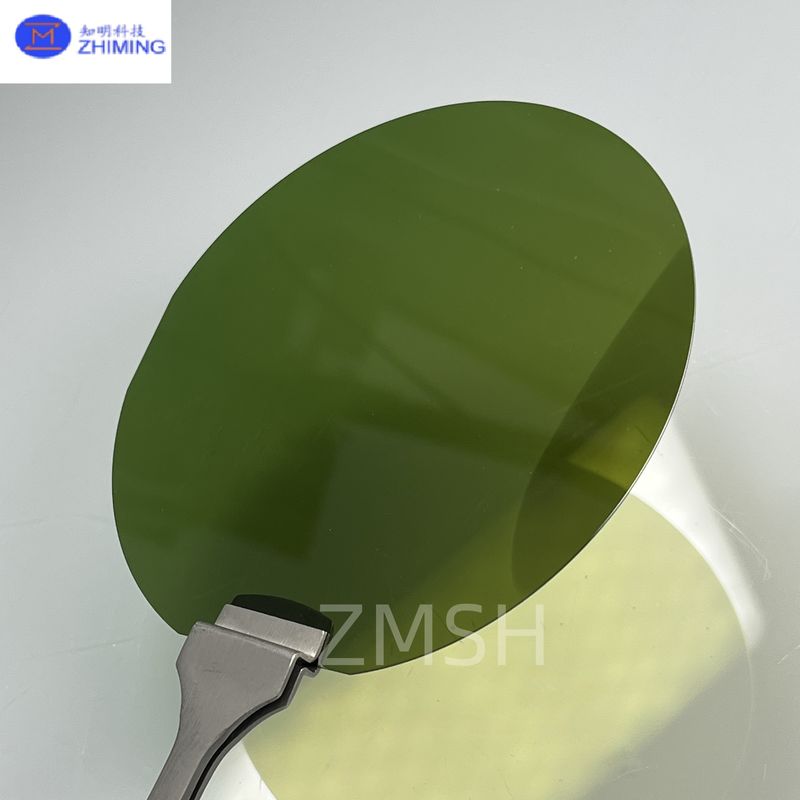

SiC Epitaxial Wafer Genel Görünümü

4 inç (100 mm) SiC Epitaxial Wafers, yarı iletken pazarında hayati bir rol oynamaya devam ediyor.Dünya çapında güç elektroniği ve RF cihaz üreticileri için son derece olgun ve güvenilir bir platform olarak hizmet ediyor4 ′′ wafer boyutu, performans, kullanılabilirlik ve maliyet etkinliği arasındaki mükemmel bir dengeyi bulur ve orta ve yüksek hacimli üretim için endüstrinin ana akım seçimi haline gelir.

SiC epitaksiyel levhalar, yüksek kaliteli monokristal SiC substratına yerleştirilen ince, hassas bir şekilde kontrol edilen bir silikon karbür tabakasından oluşur.mükemmel kristal kalitesiGeniş bir bant boşluğu (3.2 eV), yüksek kritik elektrik alanı (~ 3 MV / cm) ve yüksek ısı iletkenliği ile,4 ′′ SiC epitaksiyel levhalar, yüksek voltajda silikondan daha iyi performans gösteren cihazları sağlar, yüksek frekanslı ve yüksek sıcaklıklı uygulamalar.

Elektrikli araçlardan güneş enerjisine ve endüstriyel tahriklere kadar birçok endüstri, verimli, sağlam ve kompakt güç elektronikleri üretmek için 4 ′′ SiC epaksyal levhalara güvenmeye devam ediyor.

Üretim prensibi

4 ′′ SiC epitaksyal vafelerin üretimi, yüksek derecede kontrol edilen bir işlem içerir.Kimyasal Buhar Depozisyonu (CVD)Süreç:

1. Substrat Hazırlama
   Yüksek saflıkta 4 ′′ 4H-SiC veya 6H-SiC substratları, atomik olarak pürüzsüz yüzeyler oluşturmak için gelişmiş kimyasal-mekanik cilalama (CMP) geçirir ve epitaksiyel büyüme sırasında kusurları en aza indirir.

2. Epitaxial katman büyümesi
   CVD reaktörlerinde, silan (SiH4) ve propan (C3H8) gibi gazlar yüksek sıcaklıklarda (~ 1600~1700 °C) girilir.yeni bir kristal SiC tabakası oluşturur.

3. Kontrollü Doping
   Nitrogen (n-tip) veya alüminyum (p-tip) gibi dopantlar, direnci ve taşıyıcı konsantrasyonu gibi elektrik özelliklerini ayarlamak için dikkatlice girilir.

4. Hassas İzleme
   Gerçek zamanlı izleme, tüm 4 ′′ wafer boyunca kalınlık birliğinin ve doping profillerinin sıkı bir şekilde kontrol edilmesini sağlar.

5. İşleme sonrası kalite kontrolü
   Bitmiş levhalar sıkı testlerden geçiyor:

   • Yüzey kabalığı için Atomik Kuvvet Mikroskopi (AFM)

   • Stres ve kusurlar için Raman spektroskopisi

   • Kristalografik kalite için X-ışını difraksiyonu (XRD)

   • Kusur haritası için fotoluminesans

   • Yay/dönüş ölçümleri

Özellikler

Başvurular

4 ¢ SiC epitaksyal levhalar, aşağıdakiler de dahil olmak üzere sektörlerde güvenilir güç cihazlarının seri üretimini mümkün kılar:

• Elektrikli Araçlar (EV)
  Çekim inverterleri, yükleyiciler ve DC/DC dönüştürücüler.

• Yenilenebilir Enerji
  Güneş enerjisi inverterleri, rüzgar enerjisi dönüştürücüleri.

• Endüstriyel Sürücüler
  Verimli motor sürücüleri, servo sistemleri.

• 5G / RF Altyapısı
  Güç amplifikatörleri ve RF anahtarları.

• Tüketici Elektronikleri
  Kompakt, yüksek verimli güç kaynakları.

Sıkça Sorulan Sorular (FAQ)

1Neden silikon yerine SiC epitaksyal levhaları seçtin?
SiC daha yüksek voltaj ve sıcaklık toleransını sunar, daha küçük, daha hızlı ve daha verimli cihazlar sağlar.

2En yaygın SiC politipi nedir?
4H-SiC, geniş bant aralığı ve yüksek elektron hareketliliği nedeniyle çoğu yüksek güç ve RF uygulaması için tercih edilen seçimdir.

3Doping profilini özelleştirebilir miyim?
Evet, doping seviyesi, kalınlığı ve direnci uygulama ihtiyaçlarına tam olarak uyarlanabilir.

4- Tipik teslim süresi?
Standart teslim süresi, wafer boyutuna ve sipariş hacmine bağlı olarak 4-8 haftadır.

5Hangi kalite kontrolleri yapılır?
AFM, XRD, kusur haritası, taşıyıcı konsantrasyon analizi dahil olmak üzere kapsamlı testler.

6Bu levhalar silikon fabrika ekipmanlarıyla uyumlu mu?
Çoğunlukla evet; farklı malzeme sertliği ve termal özellikleri nedeniyle küçük ayarlamalara ihtiyaç vardır.
