SiC Keramik Çatal Özel Yapılmış hassas yapısal bileşen Halı Wafers Optik bileşen
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | case by case |
| Ambalaj bilgileri: | köpüklü plastik + karton |
| Teslim süresi: | 4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1 adet/ay |
|
Detay Bilgi |
|||
| Yüksek Sertlik: | 9.3'e kadar Mohs sertliği ile | Düşük termal genişleme katsayısı: | Tipik olarak yaklaşık 4.0 × 10⁻⁶ /K |
|---|---|---|---|
| Mükemmel termal iletkenlik: | 120-180 w/(m · k) termal iletkenlik | Düşük yoğunluklu: | Yaklaşık 3.1 g/cm³ |
| Vurgulamak: | özel yapımı SiC seramik çatal,SIC seramik sapı levhaları,SiC seramik hassas yapısal bileşen |
||
Ürün Açıklaması
SiC seramik çatal özel yapımı hassas yapısal bileşen, saplama levhaları, optik bileşen
ÖzetSiC seramik çatal

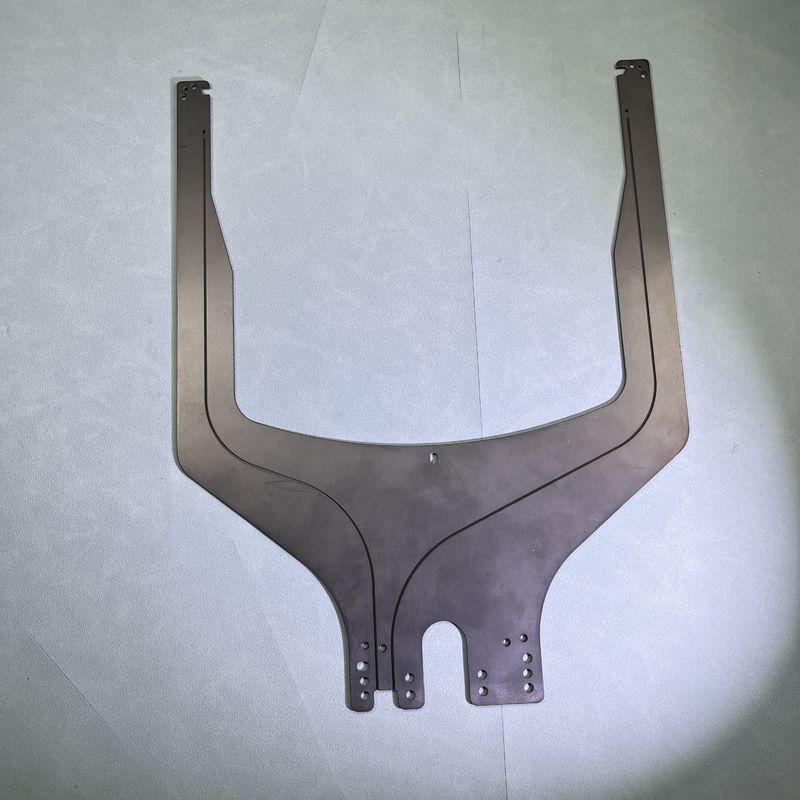

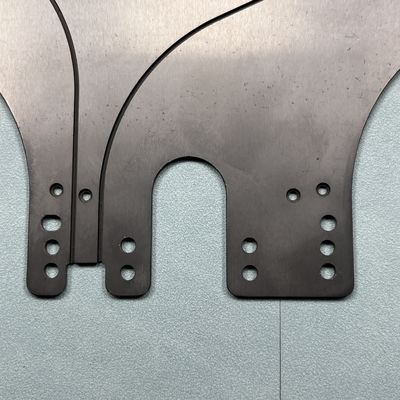

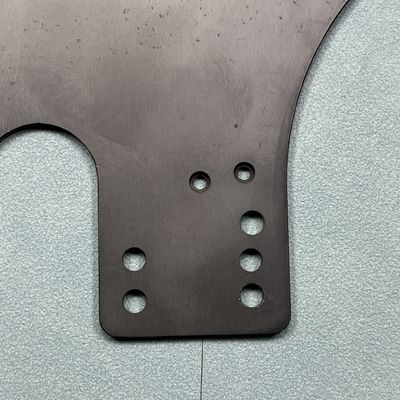

SiC Keramik Çatal Kol, gelişmiş silikondan yapılmış yapısal bir bileşendir.
Karbid seramik malzeme. Temel olarak yüksek sertlik, düşük termal genişleme katsayısı ve yüksek aşınma direnci gerektiren hassas ekipmanlarda kullanılır."Fork Arm" şekli genellikle yüksek kaliteli optik cihazlarda bulunur, yarı iletken işleme ekipmanları ve otomatik işleme sistemleri, bir destek, konumlandırma, iletim veya sıkıştırma elemanı olarak hizmet eder.silikon karbit seramik mekanik performans açısından önemli avantajlar sunar, termal kararlılık ve korozyon direnci, ve yavaş yavaş modern yüksek hassasiyetli imalatın kilit fonksiyonel bileşeni haline gelmiştir.
Atribut tablosuSiC seramik çatal
| Mülkiyet | Tipik Değer | Birim | Yorumlar |
| Malzeme | Sinterlenmiş Silikon Karbid (SSiC) | - Evet. | Yüksek saflık, yüksek yoğunluklu sınıf |
| yoğunluk | 3.10 315 | g/cm3 | |
| Sertlik | ≥ 2200 | HV0.5 (Vickers) | En sert mühendislik seramiklerinden biri |
| Yumruk Gücü | ≥ 400 | MPa | Dört noktalık bükme testi |
| Sıkıştırma Gücü | ≥ 2000 | MPa | |
| Young'un Modülü | 400 ₹ 450 | GPa | Çok yüksek sertlik |
| Isı İleticiliği | 120 ¢ 180 | W/(m·K) | Sıcaklık dağılımı için mükemmel |
| Isı Genişleme katsayısı | ~4.0 × 10−6 | /K (25~1000 °C) | Çok düşük; termal istikrar için idealdir |
| Maksimum çalışma sıcaklığı | 1400 ¢ 1600 | °C | Havada; hareketsiz atmosferde daha yüksek |
| Elektrik Direnci | > 1014 | Ω·cm | İzole edici seramik |
| Kimyasal Direnci | Harika. | - Evet. | Asitlere, alkalilere ve çözücülere dayanıklı |
| Yüzey Kabalığı (pürüzsüzleştirildikten sonra) | < 0.02 | μm Ra | Temas yüzeyleri için isteğe bağlı |
| Temiz oda uyumluluğu | Sınıf 10 1000 | - Evet. | Yarım iletken ve optik kullanım için uygundur |
SiC seramik çatal kollarının tasarımı ve üretimi
Yapısal Tasarım
SiC çatal kolları, uygulama gereksinimlerine göre özel olarak tasarlanmıştır.
-
Wafer taşımacılığı
-
Sonda kartının konumlandırılması
-
Optik modül desteği
Tasarımda önemli hususlar şunlardır:
-
Yük kapasitesi ve stres dağılımı
-
Isı gerginliği telafi
-
Hızlı montaj arayüzleri
-
Temiz oda uyumluluğu
İşleme Teknikleri
Üretim süreci birkaç kritik aşamayı içerir:
-
Toz hazırlama
-
Kalıplama (kuru presleme, izostatik presleme veya döküm)
-
Sinterleme (örneğin, basınçsız sinterleme, reaksiyon bağlama)
-
İşleme (düzme, lazer sondajı, EDM)
-
Yüzey işleme (pürüzsüzleştirme, kaplama, lazer işareti)
SiC seramik bileşenlerinin hazırlanması için süreç akış diyagramı
Uygulama Senaryoları- Ne?SiC seramik çatal
Yarım iletken ekipmanları
SiC seramik çatal kolları, fotolitografi, kazım ve ambalajlama gibi işlemler için wafer işleme sistemlerinde yaygın olarak kullanılır.
-
Kirletici olmayan yüzey
-
Yüksek sıcaklığa dayanıklılık
-
Mükemmel kimyasal dayanıklılık
-
Sınıf 10'1000 temiz odalarla uyumluluk
Kullanımı:
-
EFEM ve FOUP yükleme limanları
-
6", 8" ve 12" wafer taşıma
-
Vakumlu al ve yerleştirme sistemleri
Optik Sistemler ve Teleskoplar
Yüksek hassasiyetli optik aletlerde, SiC çatal kolları:
-
Ayna ve lensler için sert destek
-
Isı değişimleri altında istikrarlı hizalama
-
Dinamik konumlandırma için hafif yapı
Genellikle şunlarda kullanılır:
-
Interferometre
-
Uzay teleskopları
-
Lazer tarama sistemleri
Havacılık ve Savunma- Ne?SiC seramik çatal
Havacılık sistemlerinde, SiC çatal kolları
-
Hafiflik ve titreşim altında sertlik
-
Radyasyona ve termal şoka dayanıklılık
-
Düşük Dünya yörüngesi koşullarında yapısal istikrar
Tipik roller, yararlı yük destekleri, gimbal bağlantıları ve optik montajları içerir.
Robotik ve Otomasyon Sistemleri
Temiz oda otomasyon ortamlarında, SiC çatal kolları, aşağıdakileri sunan son efektörler veya tutaklar olarak kullanılır:
-
Yürütücü olmayan, parçacık üretmeyen yüzeyler
-
Abrasif veya koroziv ortamlarda uzun kullanım ömrü
-
Vakum odalarında gaz çıkışına direnç
Kişiselleştirme ve Teknik Destek
Standart olmayan bir hassaslık bileşeni olarak, SiC seramik çatal kolları genellikle kullanıcı gereksinimlerine göre özelleştirilir.
-
Toplam boyutlar (uzunluk, genişlik, kalınlık)
-
Açılış boyutu ve açısı
-
Yüzey finişi ve kabalık
-
Çamferler, delikler, yuvalar
-
Wafer uyumluluğu (6", 8", 12")
Çizim incelemesi, mekanik davranış için FEM simülasyonu ve performans ve uyumluluğu sağlamak için prototip doğrulama dahil olmak üzere tam döngü hizmetlerini destekliyoruz.
