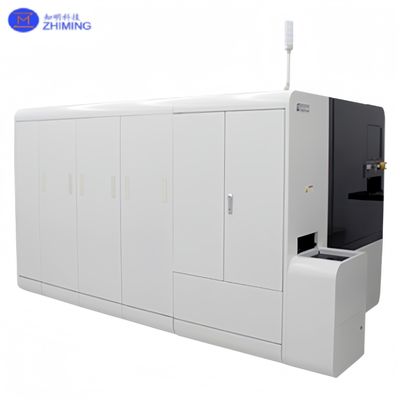

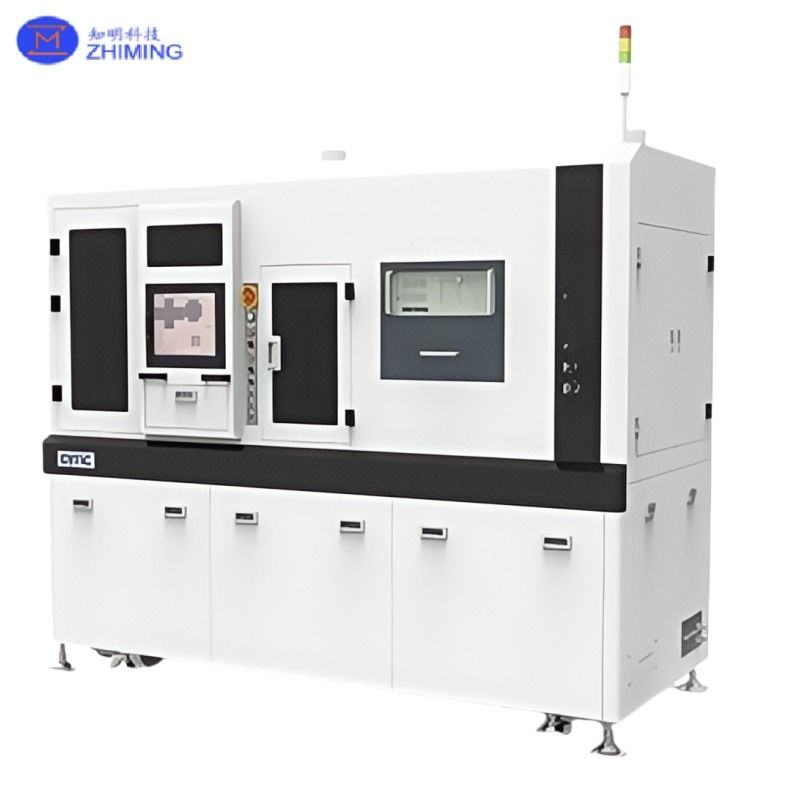

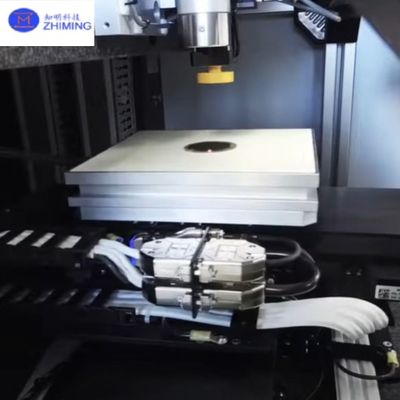

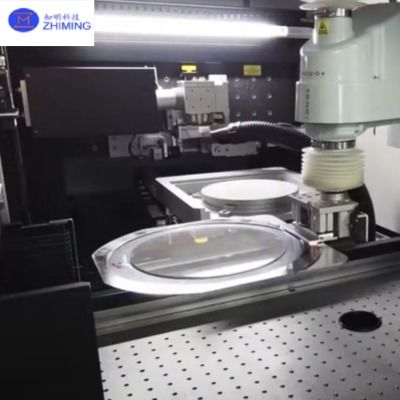

Yarım iletkenli lazer kaldırma ekipmanları ingot incelemesinde devrim yarattı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | Lazer kaldırma ekipmanı |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | 500 USD |
| Ambalaj bilgileri: | özel kartonlar |
| Teslim süresi: | 4-8 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | duruma göre |
|
Detay Bilgi |
|||
| Dalga boyu: | IR/SHG/THG/FHG | XY Sahnesi: | 500 mm × 500 mm |
|---|---|---|---|
| işleme aralığı: | 160 mm | Tekrarlanabilirlik: | ± 1 μm veya daha az |
| Mutlak pozisyon doğruluğu: | ± 5 μm veya daha az | Gofret Boyutu: | 2-6 inç veya özelleştirilmiş |
| Vurgulamak: | Ingot inceltme lazer kaldırma ekipmanları,Yarıiletken Ekipmanı,Yarım iletkenli lazer kaldırma ekipmanları |
||
Ürün Açıklaması
Yarım iletkenli lazer kaldırma ekipmanları ingot incelemesinde devrim yarattı
Yarım iletkenli lazer kaldırma ekipmanlarının ürün tanıtımı
Yarım iletkenli lazer kaldırma ekipmanları, lazerle indüklü kaldırma teknikleri yoluyla yarı iletkenli ingotların hassas ve temassız incelenmesi için tasarlanmış son derece özel bir endüstriyel çözümdür.Bu gelişmiş sistem, özellikle yüksek performanslı güç elektroniği, LED'ler ve RF cihazları için ultra ince levhaların üretiminde, modern yarı iletken levhalama süreçlerinde kilit bir rol oynamaktadır..Yarı iletken lazer kaldırma ekipmanları, ince katmanların toplu ingotlardan veya donör substratlardan ayrılmasını sağlayarak mekanik testere, öğütme,ve kimyasal kazım aşamaları.
Gallium nitrit (GaN), silikon karbid (SiC) ve safir gibi yarı iletken ingotların geleneksel incelemesi genellikle emek yoğunluğu, israf ve mikro çatlaklara veya yüzey hasarına eğilimlidir.Buna karşılık, Yarım iletkenli lazer kaldırma ekipmanları, verimliliği arttırırken malzeme kaybını ve yüzey stresini en aza indirgenen yıkıcı olmayan, hassas bir alternatif sunar.Çok çeşitli kristal ve bileşik malzemeleri destekler ve ön uç veya orta akım yarı iletken üretim hatlarına sorunsuz bir şekilde entegre edilebilir.
Yapılandırılabilir lazer dalga boyları, uyarlanabilir odaklama sistemleri ve vakum uyumlu wafer çakları ile bu ekipman özellikle ingot dilimleme, lamella oluşturma,ve dikey cihaz yapıları veya heteroepitaxial katman aktarımı için ultra ince film ayırma.
Yarım iletkenli lazer kaldırma ekipmanlarının parametresi
| Dalga boyu | IR/SHG/THG/FHG |
|---|---|
| Nabız Genişliği | Nanosaniye, Pikosaniye, Femtosaniye. |
| Optik Sistem | Sabit optik sistem veya Galvano-optik sistem |
| XY Aşaması | 500 mm × 500 mm |
| İşleme aralığı | 160 mm |
| Hareket Hızı | En fazla 1000 mm/s |
| Tekrarlanabilirlik | ±1 μm veya daha az |
| Mutlak konum doğruluğu: | ±5 μm veya daha az |
| Wafer Boyutu | 2 ′′ 6 inç veya özel |
| Kontrol | Windows 10,11 ve PLC |
| Güç kaynağı voltajı | AC 200 V ± 20 V, Tek fazlı, 50/60 kHz |
| Dış Boyutlar | 2400 mm (W) × 1700 mm (D) × 2000 mm (H) |
| Ağırlık | 1,000 kg |
Yarım iletkenli lazer kaldırma ekipmanlarının çalışma prensibi
Yarım iletkenli lazer kaldırma ekipmanının çekirdek mekanizması, donör ingot ile epitaksiyel veya hedef katman arasındaki arayüzde seçici fototermik parçalanmaya veya ablasyona dayanır.Yüksek enerjili bir UV lazer (tipik olarak 248 nm'de KrF veya 355 nm civarında katı durumlu UV lazerler) şeffaf veya yarı şeffaf bir donör malzemesi üzerinden odaklanır, enerji önceden belirlenmiş bir derinlikte seçici olarak emilir.
Bu yerelleştirilmiş enerji emilimi, arayüzde yüksek basınçlı bir gaz fazı veya termal genişleme tabakası yaratır.Bu, üst wafer veya cihaz katmanının ingot tabanından temiz delaminasyonunu başlatır.Süreç, darbeler genişliği, lazer akışı, tarama hızı ve z eksenindeki odak derinliği gibi parametreleri ayarlayarak ince ayarlanır.Sonuç, mekanik aşınmadan ana ingottan temiz bir şekilde ayrılmış, genellikle 10 ila 50 μm aralığında olan ultra ince bir dilimdir..
Bu lazerli kaldırma yöntemi, ingot inceltme için elmas tel kesme veya mekanik sarma ile ilişkili kesme kaybını ve yüzey hasarını önler.Ayrıca kristal bütünlüğünü korur ve aşağıda cilalama gereksinimlerini azaltır, Yarım iletken lazer kaldırma ekipmanları bir sonraki nesil wafer üretimi için oyun değiştirici bir araç haline.
Yarım iletkenli lazer kaldırma ekipmanlarının uygulamaları
Yarım iletkenli lazer kaldırma ekipmanları, bir dizi gelişmiş malzeme ve cihaz türünde ingot inceltmede geniş bir uygulanabilirlik bulur:
-
Güç cihazları için GaN ve GaAs ingot inceltme
Yüksek verimlilikli, düşük dirençli güç transistörleri ve diyotlar için ince levha oluşturmayı sağlar.
- Hayır.
-
SiC Substratı Geri Kazanma ve Lamella Ayrımcılığı
Dikey cihaz yapıları ve wafer yeniden kullanımı için büyük miktarda SiC substratlarından wafer ölçeğinde kaldırılmasına izin verir.
- Hayır.
-
LED Wafer Kesme
Ultra ince LED substratları üretmek için kalın safir ingotlardan GaN katmanlarının kaldırılmasını kolaylaştırır.
- Hayır.
-
RF ve Mikrodalga Cihazları Üretimi
5G ve radar sistemlerinde gerekli olan ultra ince yüksek elektron hareketlilikli transistör (HEMT) yapılarını destekler.
- Hayır.
-
Epitaxial katman transferi
Tekrar kullanmak veya heterostructürlere entegre etmek için kristal ingotlardan epitaksyal katmanları hassas bir şekilde ayırır.
- Hayır.
-
İnce Film Güneş Pilleri ve Fotovoltaik
Esnek veya yüksek verimli güneş hücreleri için ince emici katmanları ayırmak için kullanılır.
Bu alanların her birinde, Yarım iletken lazer kaldırma ekipmanları kalınlık tekdüzeliği, yüzey kalitesi ve katman bütünlüğü üzerinde eşsiz bir kontrol sağlar.
Lazer Üzerine Ingot Kaynatmanın Avantajları
-
Sıfır Kerf Malzeme Kaybı
Geleneksel levha kesme yöntemleriyle karşılaştırıldığında, lazer işlemi neredeyse% 100 malzeme kullanımı ile sonuçlanır.
- Hayır.
-
Minimal Gerginlik ve Dönüşüm
Dokunmasız kaldırma, mekanik titreşimleri ortadan kaldırır, wafer yayını ve mikro çatlak oluşumunu azaltır.
- Hayır.
-
Yüzey Kalitesinin Korunması
Birçok durumda inceltme sonrası cilalama veya cilalama gerekmez, çünkü lazer kaldırma üst yüzeyin bütünlüğünü korur.
- Hayır.
-
Yüksek Verimlilik ve Otomasyon Hazır
Otomatik yükleme / boşaltma ile vardiya başına yüzlerce altyapı işleyebilir.
- Hayır.
-
Çeşitli Malzemelere Uyumlu
GaN, SiC, safir, GaAs ve yeni III-V malzemeleriyle uyumludur.
- Hayır.
-
Çevreye Daha Güvenli
Çamur bazlı inceltme işlemlerinde tipik olan abrasiflerin ve sert kimyasalların kullanımını azaltır.
- Hayır.
-
Substrat Tekrar Kullanımı
Donör ingotlar, malzeme maliyetlerini büyük ölçüde azaltarak, birden fazla kaldırma döngüsü için geri dönüştürülebilir.
Sıkça Sorulan Sorular (FAQ) Yarım iletkenli lazer kaldırma ekipmanları
S1: Yarım iletkenli lazer kaldırma ekipmanları, wafer dilimleri için ne kadar kalınlık aralığı elde edebilir?
A1:Tipik dilim kalınlığı malzeme ve konfigürasyona bağlı olarak 10 μm ile 100 μm arasında değişir.
S2: Bu ekipman, SiC gibi şeffaf olmayan malzemelerden yapılmış ingotları incelemek için kullanılabilir mi?
A2:Evet. Lazer dalga boyunu ayarlayarak ve arayüz mühendisliğini optimize ederek (örneğin, kurban kesimleri), kısmen şeffaf olmayan malzemeler bile işlenebilir.
S3: Lazer kaldırmadan önce donör substrat nasıl hizalandırılır?
A3:Sistem, güvenilir işaretlerden ve yüzey yansıtıcılık taramalarından gelen geri bildirimlerle sub-mikron görüş tabanlı hizalama modülleri kullanır.
S4: Bir lazer kaldırma işleminin beklenen döngü süresi nedir?
A4:Wafer boyutuna ve kalınlığına bağlı olarak, tipik döngüler 2 ila 10 dakika sürer.
S5: Süreç temiz oda ortamı mı gerektiriyor?
A5:İhtiyaçlı olmasa da, yüksek hassasiyetli işlemler sırasında substrat temizliğini ve cihaz verimini korumak için temiz oda entegrasyonu önerilir.
