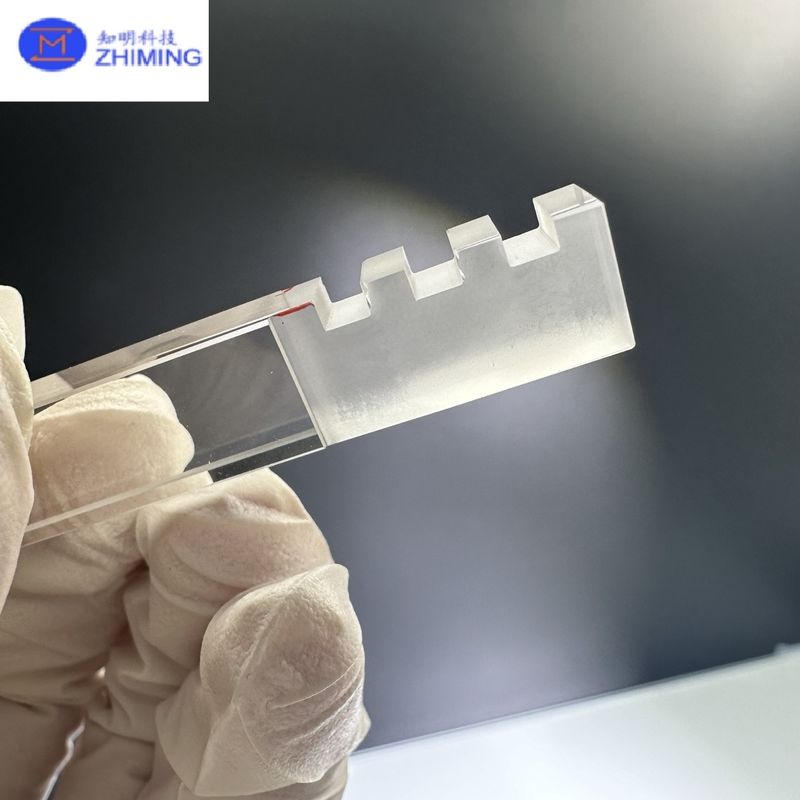

Safir Kare Tohum Kristali Kristal Büyümesi İçin Hassas Yönlendirilmiş

Safir Tohum Kristalinin Tanıtımı

Safir tohum kristalleri, sentetik safir üretimi için vazgeçilmez bir başlangıç malzemesi olarak hizmet veren, alüminyum oksitin (Al₂O₃) küçük, son derece rafine tek kristalleridir. Safir büyümesinde, tohum kristali, büyüyen kristalin kafes yapısını, yönünü ve genel kalitesini belirleyerek yeni bir safir külçesinin gelişimine rehberlik eden bir “taslak” olarak işlev görür. Bu tohumlar olmadan, tek tip ve kusursuz safirin büyük ölçekli üretimi neredeyse imkansız olurdu.

Safir, LED alt tabakalarından ve yarı iletken gofretlerden havacılık optiklerine ve lüks saat kristallerine kadar gelişmiş endüstrilerde yaygın olarak kullanıldığından, tohum kristali, üretilen sentetik safirin en yüksek optik, mekanik ve yapısal standartları karşılamasını sağlamada stratejik bir rol oynar. Her tohum kristali, safir büyüme fırınlarının aşırı sıcaklıklarına ve zorlu koşullarına dayanacak şekilde özenle hazırlanır, incelenir ve seçilir.

Safir Tohum Kristalleri Nasıl Yapılır?

Safir tohum kristallerinin üretimi, uzmanlık ve özel ekipman gerektiren hassas kontrollü bir işlemdir. Adımlar şunları içerir:

Ana Safir Külçesinin Seçimi – İşlem, yerleşik büyüme yöntemleriyle üretilen büyük, kusursuz bir sentetik safir külçesiyle başlar. Sadece minimum gerilime, düşük dislokasyon yoğunluğuna ve yüksek saflığa (%99,99 veya daha yüksek) sahip külçeler tohum üretimi için uygundur.

Kristalografik Yönlendirme – Teknisyenler, X-ışını yönlendirme sistemlerini kullanarak külçe içindeki hassas kristalografik düzlemleri belirler. Yaygın yönler şunları içerir: C-düzlemi , A-düzlemi , ve R-düzlemi . Doğru yön, yeni safir külçesinin hangi yönde genişleyeceğini tanımladığı için esastır.

Hassas Kesim – Ultra ince elmas testereler veya lazer sistemleri, külçeyi seçilen yönde küçük plakalar, çubuklar veya bloklar halinde keser. Bu aşamadaki doğruluk kritiktir—bir derecenin bile küçük bir hatası, büyüme sırasında kafes uyumsuzluğuna yol açabilir.

Parlatma ve Yüzey İşlemi – Kesilmiş Safir tohum kristalleri parçaları, ince taşlama, honlama ve kimyasal-mekanik parlatmanın (CMP) çoklu aşamalarından geçer. Bu adım, yüzey altı hasarı giderir ve kristal büyümesi sırasında kusursuz kafes devamlılığı sağlar.

Temizleme ve Kalite Kontrol – Safir tohum kristalleri herhangi bir kirletici maddeyi gidermek için kimyasal banyolarda temizlenir. Gelişmiş inceleme yöntemleri (optik mikroskopi, X-ışını topografisi) yönü, saflığı ve kapanım veya çatlakların yokluğunu doğrular. Sadece sıkı testlerden geçenler, kristal büyümesi için sertifikalı safir tohumları haline gelir.

Safir Tohum Kristallerinin Temel Özellikleri

• Ultra yüksek saflık – Tipik olarak ≥%99,99 Al₂O₃, tohumdan büyüyen safirin optik olarak şeffaf ve yapısal olarak kararlı olmasını sağlar.

• Hassas bir şekilde tanımlanmış yön – Tek tip kafes hizalamasını ve tutarlı kristal özelliklerini sağlar.

• Termal dayanıklılık – 2.000°C'nin üzerindeki sıcaklıklara dayanıklıdır, erimiş alümina ile temas için gereklidir.

• Düşük dislokasyon yoğunluğu – Son safir külçesindeki kusurları, çatlakları ve optik kusurları azaltır.

• Özelleştirilebilir geometri – Özel büyüme yöntemine bağlı olarak gofret formunda, küçük bloklar veya çubuklar halinde mevcuttur.

Bu özellikler, safir tohum kristallerini üretilen safir külçesinin kalitesini belirlemede en önemli faktör yapar.

Safir Kare Tohum Kristali Özellikleri

Uygulamalar –  SafirTohum Kristalleri'ne Dayanan Safir Büyüme YöntemleriSafir tohum kristallerinin birincil ve neredeyse münhasır kullanımı, sentetik safir üretimi sağlamaktır ve neredeyse tüm modern safir büyüme tekniklerinde kesinlikle vazgeçilmezdirler. Her yöntem tohum kristalini biraz farklı bir şekilde kullanır, ancak prensip aynı kalır: tohum kristali, ondan büyüyen safir külçesinin kafes yönünü belirleyerek tekdüzeliği sağlar ve rastgele kristalleşmeyi önler.

Kyropoulos Yöntemi (KY)

Safir tohum kristali

Safir tohum kristaliCzochralski Yöntemi (CZ)

CZ işleminde, bir Safir tohum kristali

bir çekme çubuğuna takılır ve erimiş alüminaya yavaşça daldırılır. Safir tohum kristalleri yavaşça kaldırılır ve döndürülür, tohumun kafesinden sürekli olarak büyüyen bir safir sütunu çeker. Bu yöntem, yüksek hassasiyetli optik safir ve özel bileşenler için çok önemli olan çap ve tekdüzelik üzerinde son derece sıkı kontrol sağlar. Mükemmel bir şekilde yönlendirilmiş bir tohum olmadan, kristal bükülür veya zorlu uygulamalar için uygunsuz hale getiren iç gerilimler geliştirir.

Isı Değişim Yöntemi (HEM)

HEM ayrıca büyümeyi başlatmak için bir safir tohum kristaline dayanır. Burada, tohum potanın tabanına yerleştirilir ve fırın aşağıdan yukarıya doğru soğutulur. Isı dağıldıkça safir oluşur ve tohumdan yukarı doğru büyür. Sıcaklık gradyanı nazik olduğundan, HEM minimum iç gerilim ve mükemmel şeffaflık ile çok büyük safir bloklar üretebilir — havacılık pencereleri, lazer sistemleri ve bilimsel optikler için idealdir.

Kenar Tanımlı Film Beslemeli Büyüme (EFG)

Külçeler üreten KY ve CZ'den farklı olarak, EFG yöntemi, safiri özel şekillerde büyütmek için Safir tohum kristallerini kullanır. Tohum bir kalıbın kenarına yerleştirilir ve erimiş alümina, tohumu kılcal etki ile besler. Tohum malzemeyi yukarı doğru çektiğinde, safir, tohumla aynı yönde çubuklar, şeritler, tüpler veya halkalar halinde büyür. Kontrolsüz kristal büyümesi bozulmaya veya kırılmaya neden olacağından, bu işlem bir tohum kristali olmadan mümkün olmazdı.

SSS (Sıkça Sorulan Sorular) Safir Tohum Kristali

S1: Safir tohum kristalleri neden gereklidir?
C1: Büyüyen safir külçesinin kristal yönünü ve kafes yapısını tanımlarlar. Bir tohum olmadan, kristal rastgele büyür, bu da kusurlara, çatlaklara ve zayıf optik kaliteye neden olur.

S2: Tek bir Safir tohum kristali tekrar kullanılabilir mi?
C2: Bazı tohum kristalleri birkaç kez tekrar kullanılabilir, ancak tekrarlanan kullanım kontaminasyon ve kafes bozulması riskini artırır. Çoğu üretici, kritik büyüme işlemleri için taze tohumları tercih eder.

S3: Hangi yönler mevcuttur?
C3: En yaygın yönler C-düzlemi (LED alt tabakaları için), A-düzlemi, ve R-düzlemi, ancak özel ihtiyaçlar için özel yönler hazırlanabilir.

S4: Hangi safir büyüme yöntemlerinin tohum kristallerine ihtiyacı vardır?
C4: Neredeyse her modern yöntem—KY, CZ, HEM ve EFG— tohum kristallerine bağlıdır. Sadece modası geçmiş Verneuil yöntemi bunu yapmaz.

S5: Hangi endüstriler dolaylı olarak tohum kristallerine bağlıdır?
C5: Sentetik safir kullanan herhangi bir endüstri—LED aydınlatma, yarı iletken elektronik, havacılık optikleri, lüks saatler— tohum kristallerinden büyüyen safire güvenir.
