Yüksek Kaliteli Aydınlatma ve Tüketici Elektroniği Endüstrileri için Premium 12 inç Safir Yonga

Yüksek Kaliteli Aydınlatma ve Tüketici Elektroniği Endüstrileri için Premium 12 inç Safir Yonga

Marka Adı: ZMSH
Model Numarası: 12 inç safira wafer.
Adedi: 1 parça
Paketleme Ayrıntıları: Özelleştirilmiş paket
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
ÇİN
Sertifika:
RoHS
Çap::
12 inç, 300 ± 0,1 mm
Pürüzlülük:
Ra ≤ 0,5nm
lehçe:
dsp veya ssp
Çarpıtmak:
≤ 60um
Kalınlık:
725 ± 25um
Malzeme:
Al2o3 tek kristal
Vurgulamak:

12inch sapphire wafer for lighting

,

sapphire substrate for electronics

,

premium sapphire wafer with warranty

Ürün Tanımı

Üst düzey 12 inç safira waferYüksek Kaliteli Aydınlatma ve Tüketici Elektronik Endüstrileri için



Sapphire Wafers'in Tanıtımı:



Safir levhaları, özellikle ışık yayıcı diyot (LED) imalatı gibi özel alanlarda kullanılır.ve mükemmel elektrik yalıtımıSıcaklığı sadece elmasın sertliğinden sonra ikincisidir, bu da safir vafelerinin işlenmesini zorlaştırır, aynı zamanda kullanım sırasında olağanüstü bir istikrar ve dayanıklılık sağlar.Safira mükemmel bir optik şeffaflık gösterir, özellikle ultraviyoleten yakın kızılötesi dalga boyları aralığında, optik alanında geniş uygulamalar sağlar.LED'lerin ışık verimliliğini ve istikrarını artırmaya yardımcı olan yüksek kaliteli bir kristal büyüme ortamı sağlamak12 inçlik safir substratı, yüksek saflıklı alüminyum oksit (Al2O3) 'den yapılmış, 300 milimetre (12 inç) çapında ultra büyük tek kristal bir vafra.Bu substratlar safir kristalinin büyümesi ve wafer işleme teknolojisinde büyük bir ilerlemeyi temsil ediyor., mikro-LED ekranları, radyo frekanslı (RF) cihazlar, güç elektroniği ve optik bileşenler gibi yeni nesil uygulamalar için yüksek verimli üretim imkanı sağlar.





Sapphire Wafers'in uygulamalar:



LED Işıklandırma ve Ekranlar: Sapphire wafers, LED çip üretiminde kullanılan çekirdek altyapı malzemesidir.Gallium nitrit (GaN) gibi ışık yayıcı malzemelerin büyümesi için ideal bir ızgara eşleştirme ortamı sağlarlar, böylece ışık verimliliğini ve operasyonel istikrarını arttırır.



Tüketici Elektronikleri:Safir, giyim dayanıklılığını ve çizik korumasını artırmak için akıllı telefon ekranları, akıllı saat yüzeyleri ve kulaklık korumaları için kullanılır.



Lens koruması:Kamera lensinin kaplaması olarak, safir üstün sertlik ve optik berraklık sağlar, dayanıklılık ve görüntü hassasiyetini sağlar.



Profesyonel Optik:Profesyonel ve endüstriyel sistemlerde kullanılan optik pencereler, lensler, prizmalar, lazerler ve sensörler üretimi için idealdir.



Lüks endüstrisi:Olağanüstü çizik dayanıklılığı ve optik şeffaflığı ile ünlü olan safir, premium saat cadalozlarında ve kristallerinde yaygın olarak kullanılır.



Tıbbi aletler:Sapfir bileşenleri, hassasiyetin, dayanıklılığın ve optik performansın kritik olduğu optik lensler, mikroskoplar ve lazer sistemleri de dahil olmak üzere yüksek kaliteli tıbbi ekipmanlarda kullanılır.

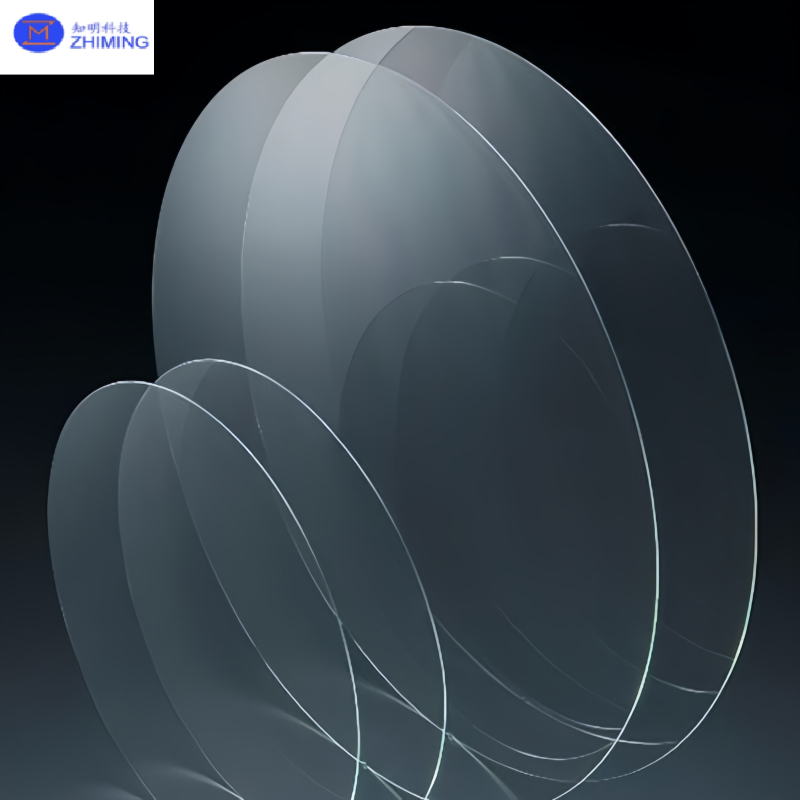

Yüksek Kaliteli Aydınlatma ve Tüketici Elektroniği Endüstrileri için Premium 12 inç Safir Yonga 0





ZMSH Safire Wafers'in parametreleri:





ZMSH Sapphire Wafers'in özellikleri
Mülkiyet 2 inç. 3 inç. 4 inç. 6 inç. 8 inç. 12 inç.

Çapraz
50.8 ± 0,1 mm 76.2±0.1mm 100±0.1mm 150±0.1mm 200 ± 0,1 mm 300 ± 0,1 mm

Kalınlığı
100±15um"
430 ± 15 um,
500±15um"
100±15um"
430 ± 15 um,
500±15um"
200±15um"
500 ± 15 um,
650±15um"
350±15um"
500 ± 15 um,
1000±15um"
700 ± 25 um
1600±25um
veya özel
725 ± 25 um
1000±25um
veya özel

Kabartma
Ra ≤ 0,2 nm Ra ≤ 0.2nm Ra ≤ 0.2nm Ra ≤ 0.2nm Ra ≤ 0.3nm Ra ≤ 0,5nm

Warp.
≤ 10um ≤ 10um ≤ 10um ≤ 15um ≤ 30um ≤ 60um

TTV
≤ 3um ≤ 10um ≤ 10um ≤ 10um ≤ 10um ≤ 10um

Çizik/Kaza.
20/10 20/10 20/10 20/10 40/20 60/40

Polonyaca DSP (İki taraflı cilalı); SSP ((Tek taraflı cilalı)

Şekli Yuvarlak, Düz 16mm Uzunluğu 22mm; Uzunluğu 30/32,5mm; Uzunluğu 47,5mm; NOTCH;
Kenar şekli 45°, C şeklinde
Malzeme Safir kristalı

Yorumlar Yukarıdaki tüm özellikler isteğiniz üzerine özelleştirilebilir





Sapphire Wafers'in Avantajları:



Yüksek Sertlik ve Kullanım Direnci:Mohs sertliği 9, elmasdan sonra ikinci sırada yer alırken, çiziklere ve aşınmaya karşı dayanıklıdır ve bu nedenle son derece güvenilir kapak plakaları ve pencere uygulamaları için idealdir.



Geniş spektrumlu optik iletim:Ultraviyoleten yakın kızılötesi aralığı boyunca yüksek şeffaflık gösterir, ~ 200 ∼ 5500 nm kapsamında, LED'ler, lazerler ve optik algılama için uygundur.



Yüksek sıcaklığa dayanıklılık ve termal istikrar:Yüksek bir erime noktası olan ~ 2045 ° C'ye sahiptir ve aşırı yüksek sıcaklık süreçlerinde ve sert ortamlarda istikrarını korur.



Mükemmel elektrik yalıtımı ve dielektrik istikrarı:Üstün elektrik yalıtım özellikleri sunar, dielektrik sabit 9,3 ̇ 11,5 ve dielektrik kaybı < 0,0001 (yüksek frekanslarda istikrarlıdır).



Güçlü Kimyasal İnerti:Asitlere, alkalilere ve oksidasyona dayanıklı, uzun süreli güvenilirliği sağlar.



Çeşitli boyutlar ve işleme seçenekleri:2 ′′ 8 inç boyutlarda seri olarak üretilen, 12 inç'e kadar genişletilebilir;

Çift taraflı cilalama, nano düzeyde yüzey kabalığı (örneğin, Ra ≤ 0.3 nm) ve yansıma karşıtı kaplamalar ve metalleşme gibi hassas bitirme.



ZMSH Giriş ve İlgili Ürün Tavsiye:



ZMSH, Yarım iletken substratlarının ve optik kristal malzemelerinin araştırılması, üretimi, işlenmesi ve satışlarında uzmanlaşmış yüksek teknolojili bir işletmedir.ZMSH ürünleri yarı iletkenlerde yaygın olarak kullanılmaktadır., optik elektronik, tüketici elektroniği, askeri endüstri, lazer ve optik iletişim alanları.renkli cam filtreler ve prizmalar hem Çin hem de yurtdışındaki pazarda iyi bir satış rekoruna ulaştıÜrünler AB, ABD, Japonya, İsrail, Güney Kore ve Güney Asya vb. 20'den fazla ülkeye ihraç edildi.



DSP 8 inç 6 inç Dia200mm tek kristalinAl2O3 Sapphire Substrate Prime Wafers sizin için:



Yüksek Kaliteli Aydınlatma ve Tüketici Elektroniği Endüstrileri için Premium 12 inç Safir Yonga 1



S&A:



S: Bir safir wafer nedir?

Cevap: Safir levha, alüminyum oksitten (Al2O3) yapılmış tek kristal bir substrat.Yarı iletken ve optoelektronik endüstrilerinde kullanılan optik olarak şeffaf malzemeler.



S: Safir ve silikon plakalar arasındaki fark nedir?

Cevap: Safir ve silikon levhalar yarı iletken endüstrisinde iki temel malzemedir, ama fiziksel, elektrik,ve optik özellikleri temelde farklıSapfir levhaları, optik berraklık, yalıtım ve dayanıklılık için LED'lerde, RF'de ve optikte kullanılır.

Silikon levhalar, mikroçipler, CPU'lar ve sensörler gibi elektronik iletkenlik ve entegrasyonun gerekli olduğu yerlerde kullanılır.



S: Safir plakaların boyutu nedir?

A: Sapphire vafeleri tipik olarak cihaz türüne, uygulamasına ve cilalama seviyesine bağlı olarak 100 μm ile 1.6 mm arasında kalınlıklar ile 2 ila 12 inç çapta değişir.
