| Marka Adı: | ZMSH |
| Adedi: | 1 |
| fiyat: | by case |
| Paketleme Ayrıntıları: | özel kartonlar |
| Ödeme Şartları: | T/T |

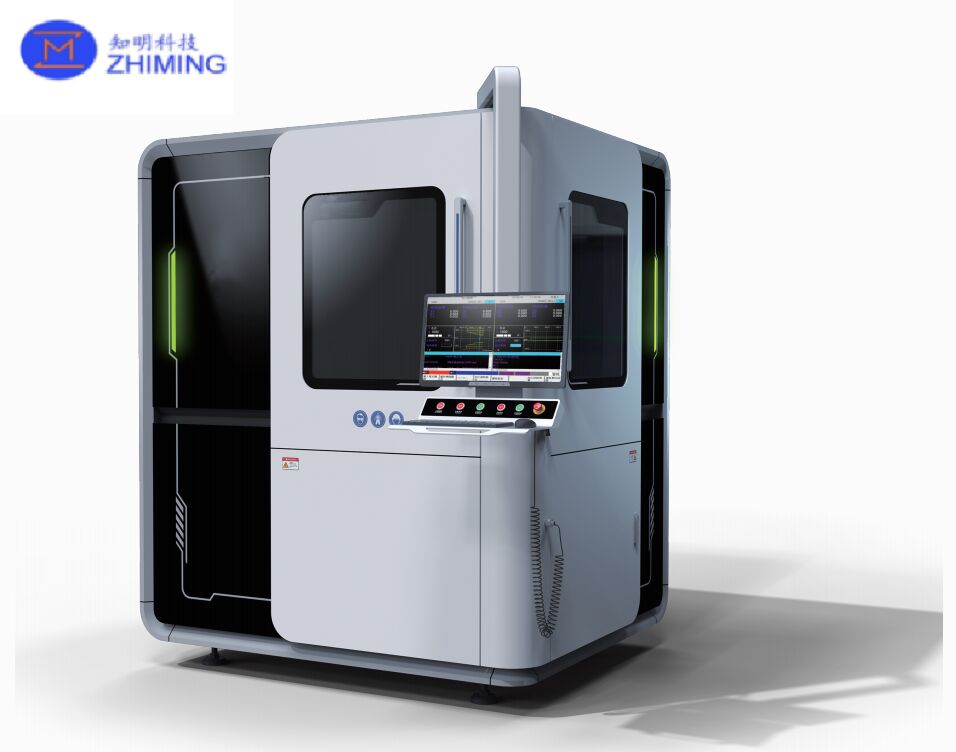

Mikrojet lazer teknolojisi, bir lazer ışını ile bir “saç teli inceliğinde” su jetini birleştiren gelişmiş, yaygın olarak benimsenen bir hibrit mikrokazıma yöntemidir. Optik fiberlere benzer bir toplam iç yansıma kılavuz mekanizması kullanan su jeti, lazer enerjisini iş parçası yüzeyine hassas bir şekilde iletir. İşleme sırasında, jet sürekli olarak etkileşim bölgesini soğutur ve oluşan kalıntıları ve tozu verimli bir şekilde uzaklaştırarak daha temiz ve daha istikrarlı bir süreci destekler.
Soğuk, temiz ve yüksek oranda kontrol edilebilir bir lazer süreci olan mikrojet lazer teknolojisi, ısıdan etkilenen hasar, kontaminasyon ve yeniden birikme, deformasyon, oksidasyon, mikro çatlaklar ve kerf konikliği dahil olmak üzere kuru lazer işleme ile ilişkili yaygın sorunları etkili bir şekilde azaltır. Bu, onu özellikle sert ve kırılgan yarı iletken malzemeler ve verim ve tutarlılığın kritik olduğu gelişmiş paketleme uygulamaları için çok uygun hale getirir.
![]()
Diyotla pompalanan katı hal (DPSS) Nd:YAG lazer
Darbe genişliği: μs/ns seçenekleri
Dalga boyu: 1064 nm / 532 nm / 355 nm seçenekleri
Ortalama güç: 10–200 W (tipik nominal seviyeler: 50/100/200 W)
Filtrelenmiş deiyonize (DI) su, gerektiği gibi düşük basınçlı/yüksek basınçlı besleme
Tipik tüketim: ~1 L/sa (300 bar'lık temsili bir basınçta)
Elde edilen kuvvet ihmal edilebilir: < 0.1 N
Nozul çapı aralığı: 30–150 μm
Nozul malzemeleri: safir veya elmas
Yüksek basınçlı pompa modülü
Su arıtma ve filtrasyon sistemi
| Öğe | Yapılandırma A | Yapılandırma B |
|---|---|---|
| Çalışma hareketi X×Y (mm) | 300×300 | 400×400 |
| Z hareketi (mm) | 150 | 200 |
| XY tahriki | Doğrusal motor | Doğrusal motor |
| Konumlandırma doğruluğu (μm) | ±5 | ±5 |
| Tekrarlanabilirlik (μm) | ±2 | ±2 |
| Maksimum ivme (G) | 1 | 0.29 |
| CNC eksenleri | 3 eksenli / 3+1 / 3+2 | 3 eksenli / 3+1 / 3+2 |
| Lazer türü | DPSS Nd:YAG | DPSS Nd:YAG |
| Dalga boyu (nm) | 532/1064 | 532/1064 |
| Nominal güç (W) | 50/100/200 | 50/100/200 |
| Su jeti çapı (μm) | 40–100 | 40–100 |
| Nozul basıncı (bar) | 50–100 | 50–600 |
| Makine boyutu G×U×Y (mm) | 1445×1944×2260 | 1700×1500×2120 |
| Kontrol kabini boyutu G×U×Y (mm) | 700×2500×1600 | 700×2500×1600 |
| Ekipman ağırlığı (t) | 2.5 | 3.0 |
| Kontrol kabini ağırlığı (kg) | 800 | 800 |
Yüzey pürüzlülüğü: Ra ≤ 1.6 μm (Yapılandırma A) / Ra ≤ 1.2 μm (Yapılandırma B)
Delme/açma hızı: ≥ 1.25 mm/s
Çevresel kesme hızı: ≥ 6 mm/s
Doğrusal kesme hızı: ≥ 50 mm/s
Uygulanabilir malzemeler arasında galyum nitrür (GaN) kristalleri, ultra geniş bant aralıklı yarı iletkenler (örneğin, elmas, galyum oksit), havacılık özel malzemeleri, LTCC karbon-seramik alt tabakalar, fotovoltaik malzemeler, sintilatör kristalleri ve daha fazlası bulunur.
![]()
Malzemeler: silisyum (Si), silisyum karbür (SiC), galyum nitrür (GaN) ve diğer sert/kırılgan yongalar
Değer: elmas bıçakla dilimlemenin yerini alır ve yontmayı azaltır
Kenar yontma: 20 μm)
Verimlilik: kesme hızı ~%30 artabilir
Örnek: 100 mm/s'ye kadar SiC dilimleme
Gizli dilimleme: ultra ince yongalar için uygun, iç lazer modifikasyonu artı jet destekli ayırma (< 50 μm)
3D IC için silisyumdan geçiş (TSV) delme
IGBT'ler gibi güç cihazları için termal mikro delik dizisi işleme
Tipik parametreler:
Delik çapı: 10–200 μm
En boy oranı: 10:1'e kadar
Yan duvar pürüzlülüğü: Ra 2 μm)
RDL pencere açma: lazer + jet, pasivasyonu kaldırır ve pedleri açığa çıkarır
Yonga seviyesinde paketleme (WLP): Fan-Out paketleri için epoksi kalıplama bileşiği (EMC) işleme
Avantajları: mekanik gerilmeden kaynaklanan çarpılmayı azaltır; verim %99,5'i aşabilir
Malzemeler: GaN, SiC ve diğer geniş bant aralıklı yarı iletkenler
Kullanım durumları:
HEMT cihazları için kapı oyuğu/çentik işleme: jet kontrollü enerji dağıtımı, GaN termal bozunmasını önlemeye yardımcı olur
Lazer tavlama: iyon implante bölgeleri (örneğin, SiC MOSFET kaynak alanları) aktive etmek için mikrojet destekli lokalize ısıtma
Bellekteki (DRAM/NAND) yedek devrelerin lazerle birleştirilmesi/ablasyonu
ToF gibi optik sensörler için mikrolens dizisi düzeltme
Doğruluk: enerji kontrolü ±1%; onarım konum hatası < 0.1 μm
![]()
S1: Mikrojet lazer teknolojisi nedir?
A: İnce, yüksek hızlı bir su jetinin, enerjiyi hassas bir şekilde iş parçasına iletirken sürekli soğutma ve kalıntı giderme sağlayan, toplam iç yansıma yoluyla bir lazer ışınını yönlendirdiği hibrit bir lazer mikrokazıma işlemidir.
S2: Kuru lazer işlemeye göre temel avantajları nelerdir?
A: Isıdan etkilenen hasarın azalması, daha az kontaminasyon ve yeniden birikme, oksidasyon ve mikro çatlak riskinin azalması, kerf konikliğinin en aza indirilmesi ve sert ve kırılgan malzemelerde geliştirilmiş kenar kalitesi.
S3: Mikrojet lazer işleme için hangi yarı iletken malzemeler en uygunudur?
A: SiC ve GaN gibi sert ve kırılgan malzemelerin yanı sıra silisyum yongalar. Ayrıca ultra geniş bant aralıklı malzemelere (örneğin, elmas, galyum oksit) ve seçilmiş gelişmiş seramik alt tabakalara da uygulanabilir.
