Ürün Genel Görünümü

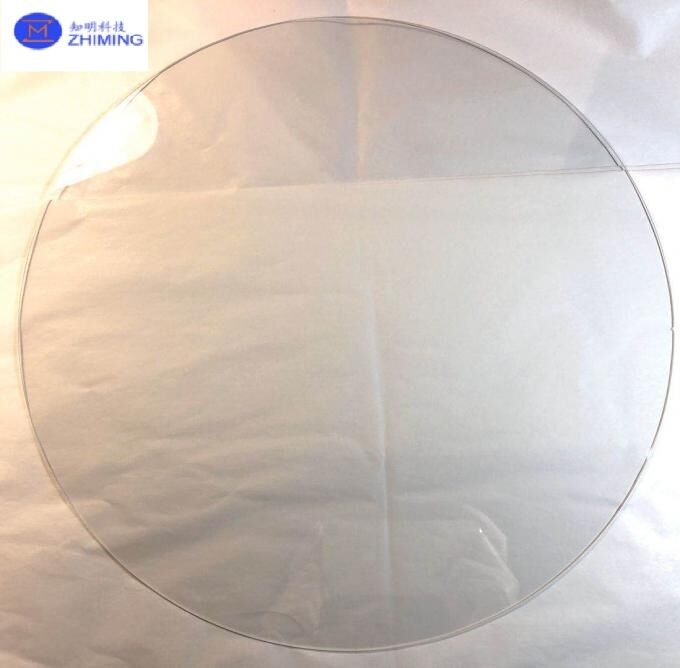

12 inç safir levhalar, gelişmiş yarı iletken ve optoelektronik uygulamalar için üretilen ultra büyük çaplı tek kristal safir substratlardır.Geleneksel 2 ′′ 6 inç safir levhalarla karşılaştırıldığında, 12 inçlik safir levhalar üretim verimliliğini, malzeme kullanımını ve cihaz birliğini önemli ölçüde iyileştirir. Bu da onları bir sonraki nesil LED, güç elektroniği,ve gelişmiş ambalaj teknolojileri.

12 inçlik safir levhalarımız yüksek saflıkta Al2O3 tek kristallerinden üretiliyor gelişmiş kristal büyütme yöntemleri ile yetiştiriliyor, sonra hassas dilimleme, lapping, cilalama,ve sıkı kalite denetimiWaferler mükemmel yüzey düzlüğüne, düşük kusur yoğunluğuna ve yüksek optik ve mekanik istikrarına sahiptir.

Malzeme Özellikleri

Safir (tek kristal alüminyum oksit, Al2O3) olağanüstü fiziksel ve kimyasal özellikleriyle tanınır.12 inçlik safir levhalar, çok daha büyük bir kullanılabilir yüzey alanı sağlayarak safir malzemesinin tüm avantajlarını miras alır..

Ana malzeme özellikleri şunlardır:

• Çok yüksek sertlik ve aşınma direnci

• Mükemmel termal kararlılık ve yüksek erime noktası

• Asitlere ve alkalilere karşı üstün kimyasal direnç

• UV'den IR dalga boylarına yüksek optik şeffaflık

• Mükemmel elektrik yalıtım özellikleri

Bu özellikler, 12 inçlik safir levhaları sert işleme ortamları ve yüksek sıcaklıklı yarı iletken üretim süreçleri için uygundur.

Üretim süreci

12 inçlik safir levhaların üretimi gelişmiş kristal büyümesini ve ultra hassas işleme teknolojilerini gerektirir.

1. Tek Kristal Büyüme
   Yüksek safira kristalleri, KY veya diğer büyük çaplı kristal büyütme teknolojileri gibi gelişmiş yöntemler kullanarak yetiştirilir, bu da tekdüze kristal yönelimini ve düşük iç stresini sağlar.

2. Kristal şekillendirme ve dilimleme
   Safir ingot, yüksek hassasiyetli kesme ekipmanı kullanarak 12 inçlik waferlere kesilerek yeraltı hasarını en aza indirir.

3. Yıkama ve cilalama
   Mükemmel yüzey kabalığı, düzlüğü ve kalınlık tekdüzeliğini elde etmek için çok aşamalı lapping ve kimyasal mekanik cilalama (CMP) süreçleri uygulanır.

4. Temizlik ve Denetim
   Her 12 inçlik safir levha, yüzey kalitesi, TTV, yay, warp ve kusur analizi de dahil olmak üzere, kapsamlı bir temizlik ve sıkı bir denetimden geçiyor.

Başvurular

12 inç safir levhalar, aşağıdakiler de dahil olmak üzere gelişmiş ve gelişmekte olan teknolojilerde yaygın olarak kullanılır:

• Yüksek güç ve yüksek parlaklıklı LED substratları

• GaN tabanlı güç cihazları ve RF cihazları

• Yarı iletken ekipman taşıyıcıları ve yalıtım substratları

• Optik pencereler ve geniş alan optik bileşenler

• Gelişmiş yarı iletken ambalajları ve özel süreç taşıyıcıları

Büyük çap, daha yüksek verimi ve seri üretimde daha iyi maliyet verimliliğini sağlar.

15 santimlik safir vafelerin avantajları

• Wafer başına daha yüksek cihaz çıkışı için daha büyük kullanılabilir alan

• Gelişmiş süreç tutarlılığı ve tekdüzeliği

• Yüksek hacimli üretimde cihaz başına düşük maliyet

• Büyük boyutlu taşıma için mükemmel mekanik dayanıklılık

• Farklı uygulamalar için özelleştirilebilir özellikler

Kişiselleştirme Seçenekleri

12 inçlik safir levhalar için esnek özelleştirme sunuyoruz.

• Kristal yönelimi (C düzlemi, A düzlemi, R düzlemi, vb.)

• Kalınlık ve çap toleransı

• Tek taraflı veya çift taraflı cilalama

• Kenar profili ve çember tasarımı

• Yüzey kabalığı ve düzlük gereksinimleri

12 Inch Sapphire Wafer Sık Sorulan Sorular

S1: 12 inçlik bir safir waferin standart kalınlığı nedir?
A: Standart kalınlık 430 μm ile 500 μm arasında değişir. Müşteri gereksinimlerine göre özel kalınlıklar da üretilebilir.

S2: 12 inç safir levhalar için hangi kristal yönelimleri mevcut?
A: C düzlemi (0001), A düzlemi (11-20) ve R düzlemi (1-102) yönelimleri sunarız. Diğer yönelimler özel cihaz gereksinimlerine göre özelleştirilebilir.

S3: Waferin toplam kalınlık değişimi (TTV) nedir?
A: 12 inçlik safir levhalarımız tipik olarak TTV ≤10 μm'ye sahiptir ve yüksek kaliteli cihaz üretimi için tüm levha yüzeyinde tekillik sağlar.
