Ürün Tanıtımı

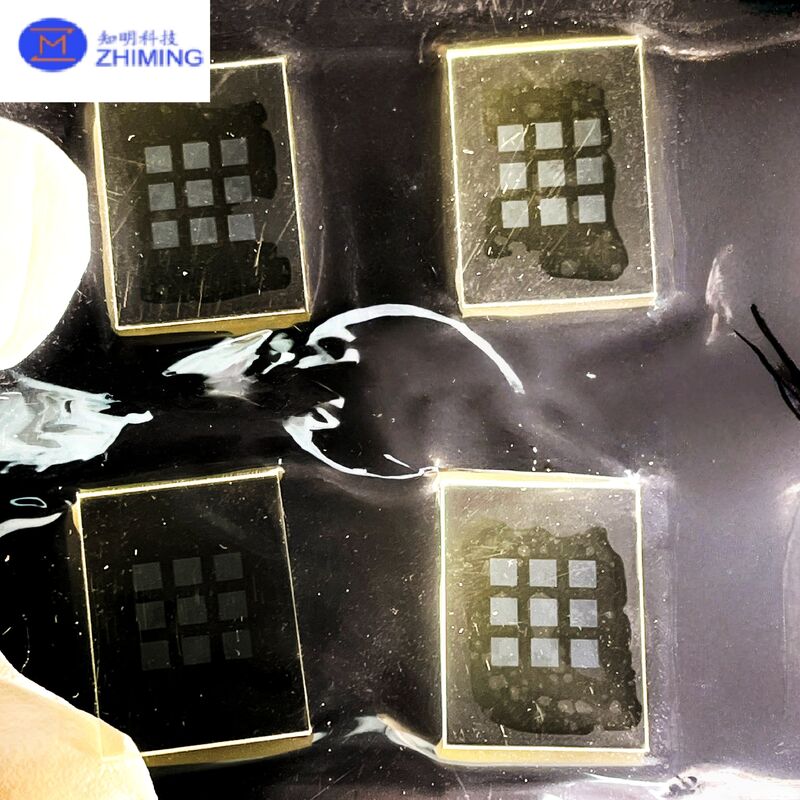

Safir kazınan vafeler, yüksek saflıklı tek kristal safir (Al2O3) substratları kullanılarak, gelişmiş fotolitografi ile birlikte işlenir.Nemli kazım ve kuru kazım teknolojileriÜrünler son derece eşit mikro yapısal desenlere, mükemmel boyut doğruluğuna ve olağanüstü fiziksel ve kimyasal istikrarına sahiptir.Mikroelektroniklerde yüksek güvenilirlik uygulamaları için uygun hale getirmek, optoelektronik, yarı iletken ambalajlama ve ileri araştırma alanları.

Safir, Mohs sertliği 9'a ulaşan olağanüstü sertliği ve yapısal istikrarıyla tanınır.Safira yüzeyinde iyi tanımlanmış ve tekrarlanabilir mikro yapılar oluşabilir., keskin desen kenarlarını, istikrarlı geometriyi ve partiler arasında mükemmel tutarlılığı sağlar.

Çizim Teknolojileri

Islak kazım

Nemli kazım, safir malzemesini seçici olarak çıkarmak ve istenen mikrostrüktörleri oluşturmak için özel kimyasal çözümler kullanır.ve nispeten daha düşük işleme maliyeti, büyük alan desenleme ve orta yan duvar profilleri gereksinimleri olan uygulamalar için uygun hale getirir.

Çözüm bileşimini, sıcaklığını ve kazım süresini doğru bir şekilde kontrol ederek kazım derinliğinin ve yüzey morfolojisinin istikrarlı bir kontrolüne ulaşılabilir.Islak kazınmış safir levhalar LED ambalaj substratlarında yaygın olarak kullanılır, yapısal destek katmanları ve seçilmiş MEMS uygulamaları.

Kuru kazım

Plazma kazımı veya reaktif iyon kazımı (RIE) gibi kuru kazım, fizik ve kimyasal mekanizmalar yoluyla safir kazımında yüksek enerjili iyonları veya reaktif türleri kullanır.Bu yöntem üstün anisotropy sağlar, yüksek hassasiyet ve mükemmel desen aktarım yeteneği, ince özelliklerin ve yüksek boyut oranı mikroyapıların üretilmesini mümkün kılar.

Kuru kazım dikey yan duvarlar, keskin özellik tanımı ve sıkı boyut kontrolü gerektiren uygulamalar için özellikle uygundur, örneğin Micro-LED cihazları,Gelişmiş yarı iletken ambalajlama, ve yüksek performanslı MEMS yapıları.

Ana Özellikler ve Avantajlar

• Mekanik dayanıklılığı mükemmel yüksek saflıklı tek kristal safir substratı

• Esnek işlem seçenekleri: uygulama gereksinimlerine göre ıslak kazma veya kuru kazma

• Uzun süreli güvenilirlik için yüksek sertlik ve aşınma direnci

• Mükemmel termal ve kimyasal kararlılık, sert ortamlar için uygundur

• Yüksek optik şeffaflık ve istikrarlı dielektrik özellikler

• Yüksek kalıp birliği ve partiden partiye tutarlılık

Başvurular

• LED ve Mikro-LED ambalajları ve test substratları

• Yarım iletken çip taşıyıcıları ve gelişmiş ambalajlar

• MEMS sensörleri ve mikro elektromekanik sistemler

• Optik bileşenler ve hassas hizalama yapıları

• Araştırma enstitüleri ve özel mikro yapı geliştirme

Kişiselleştirme ve Hizmetler

Patern tasarımı, kazım yöntemi seçimi (nüfuzlu veya kuru), kazım derinliği kontrolü, alt katman kalınlığı ve boyut seçenekleri de dahil olmak üzere kapsamlı özelleştirme hizmetleri sunuyoruz.Tek taraflı veya çift taraflı kazımSıkı kalite kontrolü ve denetim prosedürleri, her safir kazınmış waferin teslimattan önce yüksek güvenilirlik ve performans standartlarına uygun olmasını sağlar.

Sıkça Sorulan Sorular

S1: Safira için ıslak kazım ve kuru kazım arasındaki fark nedir?

A:Islak kazım kimyasal reaksiyonlara dayanır ve büyük alan ve uygun maliyetli işleme uygundur, kuru kazım ise daha yüksek hassasiyete ulaşmak için plazma veya iyon tabanlı teknikler kullanır.Daha iyi anisotropySeçim yapısal karmaşıklığa, hassasiyet gereksinimlerine ve maliyet düşüncelerine bağlıdır.

S2: Uygulama için hangi kazım işlemini seçmeliyim?

A:Islak kazım, standart LED substratları gibi orta doğrulukta tekdüze desenler gerektiren uygulamalar için önerilmektedir.Ya da hassas geometri kritik olan Micro-LED ve MEMS uygulamaları.

S3: Özel desenleri ve özellikleri destekleyebilir misiniz?

A:Tamamen özelleştirilmiş tasarımları destekliyoruz, örüntü düzeni, özellik boyutu, kazım derinliği, wafer kalınlığı ve alt katman boyutları dahil.
