Silikon İzolatör SOI Wafer 6 ", 2.5 "m (P-doped) + 1.0 SiO2 + 625um Si (P tipi / Borum Doped)
Ürün ayrıntıları:
| Marka adı: | ZMSH |
| Model numarası: | SOI GOFRET |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Teslim süresi: | 2-4 Hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Çapraz: | 6" | Tür/Dopant:: | N tipi/P katkılı |
|---|---|---|---|
| Oryantasyon:: | <1-0-0>+/-.5 derece | Kalınlık:: | 2,5±0,5μm |
| Direnç:: | 1-4 ohm-cm | Bitir:: | Ön Taraf Cilalı |
| Gömülü Termal Oksit:: | 1,0um +/- 0,1um | Gofret Kulpları:: | <1-0-0>+/-.5 derece |
| Vurgulamak: | 625um SOI plaka,P-doped SOI plaka |
||
Ürün Açıklaması
Silikon-İzolatör SOI levhası 6", 2.5 "m (P-doped) + 1.0 SiO2 + 625um Si (P tipi / Bor doped)
Silikon Üzerine Izolatör (SOI) Wafer Özet
Bu Silikon-İzolatör (SOI) levhası, gelişmiş elektronik ve mikroelektromekanik sistemler (MEMS) uygulamaları için tasarlanmış özel bir yarı iletken substrat.Wafer, cihaz performansını artıran çok katmanlı bir yapıyla karakterize edilir, parazit kapasitansı azaltır ve ısı yalıtımını iyileştirir, bu da geniş bir yelpazede yüksek performanslı ve yüksek hassasiyetli uygulamalar için ideal bir seçim haline getirir.
Silikon Üzerine Izolatör (SOI) Wafer Ürün Özellikleri
Wafer özellikleri:
- Wafer çapı: 150 mm
- 6 inç çapı, cihaz üretimi için büyük bir yüzey alanı sağlar, üretim verimliliğini artırır ve üretim maliyetlerini azaltır.
Aygıt katmanı:
- Kalınlığı: 2,5 mikrometre
- İnce cihaz katmanı, yüksek hızlı ve yüksek performanslı uygulamalar için gerekli olan elektronik özelliklerin hassas kontrolünü sağlar.
- Doping: P-tip (fosforlu)
- Fosfor dopingi, cihaz katmanının elektrik iletkenliğini arttırır ve çeşitli p tipi yarı iletken cihazlar için uygun hale getirir.
Gömülü Oksit (Kutu) Katmanı:
- Kalınlığı: 1,0 mikrometre
- 1,0 μm kalınlığında SiO2 katmanı, cihaz katmanı ve kolu levha arasındaki mükemmel elektrik yalıtımını sağlar, parazit kapasitesini azaltır ve sinyal bütünlüğünü iyileştirir.
Ufaklık:
- Kalınlığı: 625 mikrometre
- Kalın sapı levha, fabrika ve çalışma sırasında mekanik istikrar sağlar, bükülmeyi veya kırılmayı önler.
- Türü: P-tipi (Boron-doped)
- Bor dopingi, sapın mekanik dayanıklılığını ve termal iletkenliğini artırır, ısı dağılmasına yardımcı olur ve genel cihaz güvenilirliğini artırır.
| Aygıt Katmanı | ||
| Çapraz: | 6 inç | |
| Tip/Dopant: | N tipi/P-doped | |
| Yönlendirme: | <1-0-0> +/-0,5 derece | |
| Kalınlığı: | 2.5±0.5μm | |
| Direnç: | 1-4 ohm-cm | |
| Bitir: | Ön tarafı cilalanmış | |
|
Toprağa gömülmüş termal oksit: |
||
| Kalınlığı: | 1.0um +/- 0.1 um | |
|
Ufaklık: |
||
| Tip/Dopant | P Tipi, B Dope | |
| Yönlendirme | <1-0-0> +/-0,5 derece | |
| Direnç: | 10-20 ohm-cm | |
| Kalınlığı: | 625 +/- 15 um | |
| Bitir: | Alındığı gibi (pürüzsüz) | |
Ana Ürün Özellikleri:
-
Yüksek Kaliteli Cihaz Katmanı:
- Taşıyıcı Hareketliliği: Fosfor doposu katmanındaki yüksek taşıyıcı hareketliliği, hızlı elektronik yanıt ve yüksek hızlı çalışma sağlar.
- Düşük Kusur yoğunluğu: Yüksek kaliteli üretim süreci, daha iyi performans ve daha yüksek verimlere yol açan minimum kusurları sağlar.
-
Verimli elektrik yalıtımı:
- Düşük Parazit Kapasitesi: BOX katmanı, cihaz katmanını substrattan etkili bir şekilde izole ederek parazit kapasitansını ve yüksek frekanslı ve düşük güçli uygulamalar için çok önemli olan çapraz gürültüyü azaltır.
- Sinyal bütünlüğü: Geliştirilmiş elektrik yalıtımı, yüksek hassasiyetli analog ve dijital devreler için gerekli olan sinyal bütünlüğünü korumaya yardımcı olur.
-
Termal Yönetim:
- Isı İleticiliği: Borumlu sapı levha, cihazın çalışması sırasında üretilen ısının dağılmasına yardımcı olan iyi bir ısı iletkenliği sağlar, böylece aşırı ısınmayı önler ve istikrarlı bir performans sağlar.
- Isı Direnci: Waferin yapısı ve malzemeleri, işleme ve çalışma sırasında yüksek sıcaklıklara dayanabilmesini sağlar.
-
Mekanik istikrar:
- Sağlamlık: Kalın sapı levha mekanik destek sağlar, üretim süreci boyunca ve çalışma gerginlikleri altında levhanın istikrarlı kalmasını sağlar.
- Dayanıklılık: El plitenin mekanik istikrarı hasarı önlemeye, plitenin kırılma riskini azaltmaya ve cihazın genel uzun ömürlülüğünü artırmaya yardımcı olur.
-
Uygulamalarda çok yönlülük:
- Yüksek Performanslı Bilgisayar: Yüksek taşıyıcı hareketliliği ve düşük parazit kapasitesi sayesinde işlemciler ve diğer yüksek hızlı dijital mantık devreleri için uygundur.
- 5G İletişim: Mükemmel elektrik yalıtım ve termal yönetim özelliklerinden yararlanan RF bileşenleri ve yüksek frekanslı sinyal işleme için idealdir.
- MEMS cihazları: MEMS imalatı için mükemmel, mikro imalatlı yapılar için gerekli mekanik istikrar ve hassasiyeti sunar.
- Analog ve karışık sinyal devreleri: Düşük gürültü ve azaltılmış çapraz ses, yüksek hassasiyetli analog devreler için uygundur.
- Güç Elektronikleri: Güçlü termal ve mekanik özellikleri, yüksek verimlilik ve güvenilirlik gerektiren güç yönetimi uygulamaları için uygundur.
Sonuçlar
Bu silikon-izoler (SOI) levha, yüksek kaliteli malzemelerin ve gelişmiş üretim tekniklerinin eşsiz bir kombinasyonunu sunar.Termal yönetimBu özellikler, geniş bir yelpazede yüksek performanslı elektronik ve MEMS uygulamaları için ideal bir seçim haline getirir.Bir sonraki nesil yarı iletken cihazların geliştirilmesini desteklemek için.

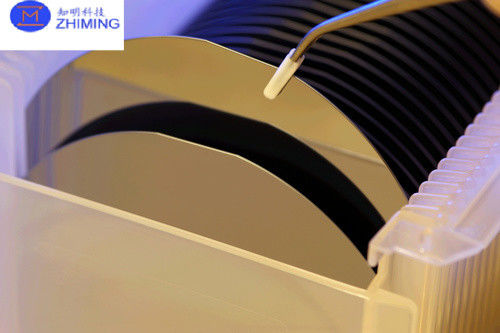

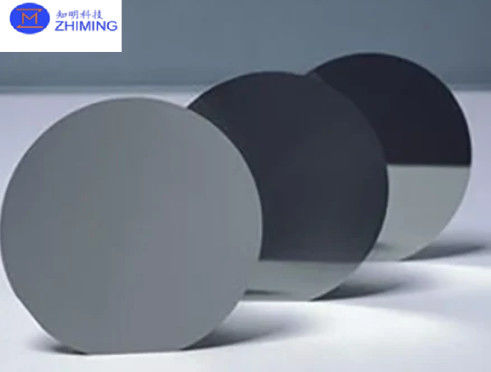

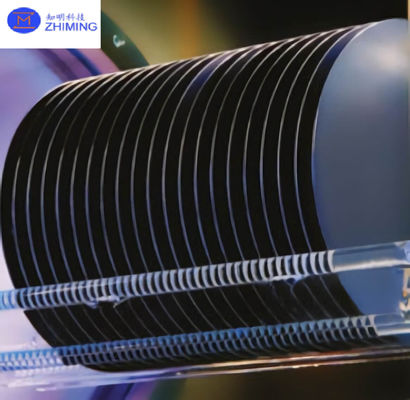

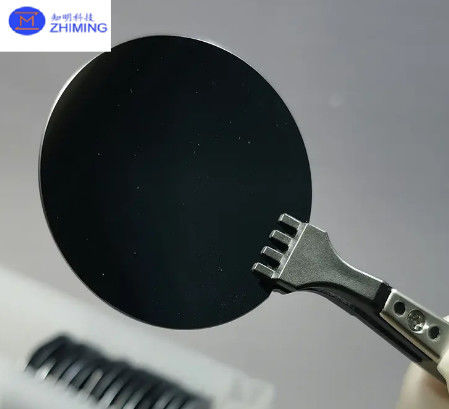

Silikon Üzerine Izolatör (SOI) Wafer Ürün Fotoğrafları
S&A
SOI Wafers (İzolatör Üzerindeki Silikon Wafers) Nedir?
Silikon Üzerinde Izolatör (SOI) levhalar, ince bir silikon cihaz katmanı, yalıtım oksit katmanı,ve destekleyici bir silikon sapı levhasıBu yapı, daha iyi elektrik yalıtımı sağlayarak, parazit kapasitansı azaltarak ve termal yönetimi iyileştirerek yarı iletken cihazların performansını arttırır.
