N-tip SiC Si bileşik wafer üzerinde 6 inç 150mm SiC tip 4H-N Si tip N veya P
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | Si Bileşik Plaka Üzerinde N-tipi SiC |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Teslim süresi: | 4-6 hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Çapraz: | 150±0,2 mm | politip: | 4 saat |
|---|---|---|---|
| Direnç: | 0,015-0,025ohm ·cm | SiC katman kalınlığını aktarın: | ≥0,1 μm |
| geçersiz: | ≤5ea/gofret (2mm>D>0,5mm) | Ön pürüzlülük: | Ra≤0.2nm (5μm*5μm |
| SI yönelimi: | <111>/<100>/<110> | Si tipi: | P/n |
| Düz Uzunluk: | 47,5±1,5 mm | Kenar Çatlağı,Çizik,Çatlak (görsel inceleme): | Hiçbiri |
| Vurgulamak: | 6 inç SiC,150 mm SiC |
||
Ürün Açıklaması
N-tip SiC Si bileşik wafer üzerinde 6 inç 150mm SiC tip 4H-N Si tip N veya P
N tipi SiC Si bileşik wafer özet
Silikon (Si) bileşik waferler üzerindeki N tipi silikon karbür (SiC), yüksek güç ve yüksek frekanslı elektronik cihazlarda umut verici uygulamaları nedeniyle önemli bir ilgi gördü.Bu çalışma, Si bileşik levhalar üzerinde N tipi SiC'nin üretimini ve karakterize edilmesini sunar.Kimyasal buhar birikimi (CVD) kullanılarak, yüksek kaliteli bir N-tip SiC katmanını bir Si substratında başarılı bir şekilde yetiştirdik.Minimum ızgara uyumsuzluğu ve kusurlarını sağlamakBileşik levhanın yapısal bütünlüğü X-ışını difraksiyonu (XRD) ve iletim elektron mikroskobu (TEM) analizleri ile doğrulandı.Mükemmel kristalline sahip tekdüze bir SiC tabakası ortaya çıkarırElektriksel ölçümler üstün taşıyıcı hareketliliğini ve düşük direnç gösterdi, bu waferleri bir sonraki nesil güç elektroniği için ideal hale getirdi.Geleneksel Si levhalarına kıyasla termal iletkenlik arttırıldı, yüksek güç uygulamalarında daha iyi ısı dağılmasına katkıda bulunur.Sonuçlar, Si bileşik levhalar üzerindeki N-tip SiC'nin, yüksek performanslı SiC tabanlı cihazları iyi kurulmuş silikon teknoloji platformuyla entegre etmek için büyük bir potansiyele sahip olduğunu göstermektedir..
Özellikler ve Şema ŞemasıSi bileşik wafer üzerinde N tipi SiC
| Ürün | Spesifikasyon | Ürün | Spesifikasyon |
|---|---|---|---|
| Çapraz | 150 ± 0,2 mm | Si Yönlendirme | <111>/<100>/<110> |
| SiC Tipi | 4 saat | Si Tipi | P/N |
| SiC direnci | 0.015 ∙ 0.025 Ω·cm | Düz uzunluk | 47.5 ± 1.5 mm |
| Transfer SiC katmanı kalınlığı | ≥0,1 μm | Kenar Çip, Çizik, Çatlak (görsel inceleme) | Hiçbiri |
| Boş | ≤5 ea/wafer (2 mm < D < 0,5 mm) | TTV | ≤5 μm |
| Ön kabalık | Ra ≤ 0,2 nm (5 μm × 5 μm) | Kalınlığı | 500/625/675 ± 25 μm |

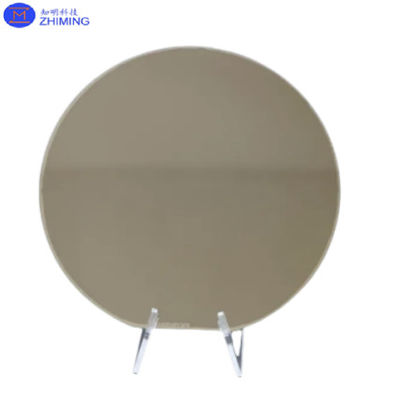

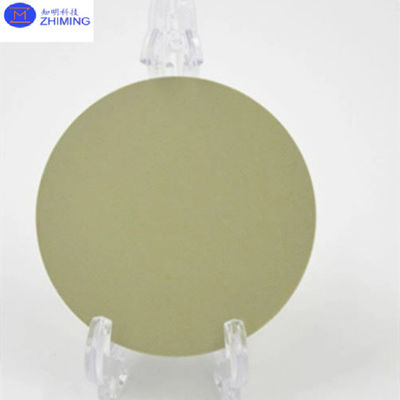

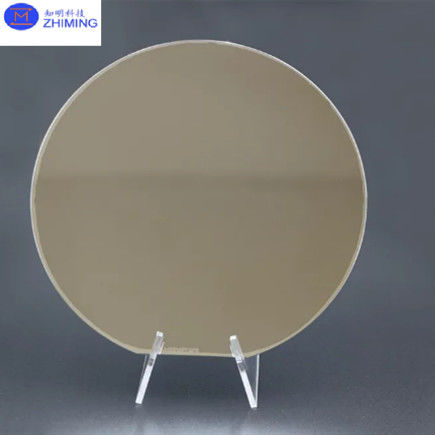

Si bileşik wafer fotoğrafları üzerinde N tipi SiC
N tipi SiC Si Bileşik Wafer uygulamalarında
Si bileşik levhalardaki N-tip SiC, hem silikon karbür (SiC) hem de silikon (Si) özelliklerinin benzersiz kombinasyonu nedeniyle çeşitli uygulamalara sahiptir.Bu uygulamalar öncelikle yüksek güçlü, yüksek sıcaklıklı ve yüksek frekanslı elektronik cihazlar.
-
Güç Elektronikleri:
- Güç cihazları: N-tip SiC Si levhaları, diyotlar, transistörler (örneğin, MOSFET'ler, IGBT'ler) ve düzlendiriciler gibi güç cihazlarının üretiminde kullanılır.Bu cihazlar yüksek kırılma voltajı ve düşük SiC direnci avantajı, Si substratı mevcut silikon tabanlı teknolojilerle daha kolay entegrasyonu sağlar.
- Değiştiriciler ve Değiştiriciler: Bu levhalar, verimli enerji dönüşümünün ve ısı yönetiminin çok önemli olduğu yenilenebilir enerji sistemleri için dönüştürücüler ve invertörlerde (örneğin, güneş invertörleri, rüzgar türbinleri) kullanılır.
-
Otomotiv Elektronik:
- Elektrikli Araçlar (EV): Elektrikli ve hibrit araçlarda, N-tip SiC Si waferleri, inverterler, dönüştürücüler ve yükleyiciler de dahil olmak üzere güç aktarımı bileşenlerinde kullanılır.SiC'nin yüksek verimliliği ve termal istikrarı daha kompakt ve verimli güç elektronikleri için izin verir, daha iyi performans ve daha uzun pil ömrüne yol açar.
- Pil Yönetim Sistemleri (BMS): Bu levhalar, BMS'de de elektrikli araçlardaki pillerin şarj edilmesi ve boşaltılması ile ilişkili yüksek güç seviyelerini ve termal stresleri yönetmek için kullanılır.
-
RF ve Mikrodalga Aygıtları:
- Yüksek Frekanslı Uygulamalar: N-tip SiC on Si levhaları, telekomünikasyon ve radar sistemlerinde kullanılan amplifikatörler ve osilatörler de dahil olmak üzere radyo frekansı (RF) ve mikrodalga cihazları için uygundur.SiC'nin yüksek elektron hareketliliği, yüksek frekanslarda daha hızlı sinyal işleme imkanı sağlar.
- 5G Teknolojisi: Bu levhalar, yüksek güç işleme ve frekans işleyişine ihtiyaç duyulan 5G baz istasyonlarında ve diğer iletişim altyapı bileşenlerinde kullanılabilir.
-
Havacılık ve Savunma:
- Kötü Çevre Elektronik: Waferler, elektroniklerin aşırı sıcaklıklar, radyasyon ve mekanik stres altında güvenilir bir şekilde çalışması gereken havacılık ve savunma uygulamalarında kullanılır.Yüksek sıcaklık toleransı ve dayanıklılığı, SiC'yi bu tür ortamlar için ideal hale getirir..
- Uydular için güç modülleri: Uydu güç modüllerinde, bu levhalar verimli enerji yönetimine ve uzay koşullarında uzun vadeli güvenilirliğe katkıda bulunur.
-
Endüstriyel Elektronik:
- Motor Sürücüler: N-tip SiC üzerinde Si levhaları, verimliliği artıran ve güç modüllerinin boyutunu azaltan endüstriyel motor tahriklerinde kullanılır.Yüksek güçlü endüstriyel uygulamalarda daha düşük enerji tüketimine ve daha iyi performanslara yol açan.
- Akıllı Şebekeler: Bu levhalar, yüksek verimli güç dönüşümü ve dağıtımının elektrik yüklerinin yönetilmesi ve yenilenebilir enerji entegrasyonu için kritik olduğu akıllı ağların geliştirilmesinde ayrılmaz bir parçasıdır.
-
Tıbbi Cihazlar:
- İmplant edilebilir Elektronik: SiC'nin biyolojik uyumluluğu ve dayanıklılığı, Si'nin işleme avantajlarıyla birleştiğinde,Bu levhaları yüksek güvenilirlik ve düşük güç tüketimi gerektiren yerleştirilebilir tıbbi cihazlar için uygun hale getirmek.
Özetle, Si bileşik levhalar üzerindeki N-tip SiC, zorlu ortamlarda yüksek verimlilik, güvenilirlik ve performans gerektiren uygulamalarda çok yönlü ve gereklidir.Onları modern elektronik teknolojilerin ilerlemesinde kilit bir malzeme haline getirmek.
