Yarı yalıtımlı SiC-On-Si Kompozit Substratları 4H Yüksek Direncili LED Gösterir
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Yüzey malzemesi: | Silikon Karbür Üzerine Silikon Bileşik Wafer | Ön Yüzey: | CMP Cilalı, Ra < 0,5 Nm (tek Taraflı Cilalı, SSP) |
|---|---|---|---|
| İkincil Düz Uzunluk: | 18,0 +/- 2,0 mm | Türü: | Yarı tip |
| Birincil Düz Uzunluk: | 32,5 +/- 2,5 mm | Çapraz: | 100 mm +/- 0,5 mm |
| Karbon İçeriği: | 0,5 ppm | İkincil Düz Yönelim:: | Birincil Daireden 90 Derece |
| Vurgulamak: | Si Kompozit altyapılardaki SiC LED'leri,Si Kompozit Altyapılardaki SiC |
||
Ürün Açıklaması
Yarı yalıtımlı SiC On Si Kompozit Substratlar 4H Yüksek Direnci LED gösterir
SiC On Si Kompozit Substratların Ürün Tanımı:
Silikon bileşik plaka üzerindeki yarı yalıtımlı silikon karbid (SiC), silikon karbid ve silikon malzemelerinin özelliklerini birleştiren özel bir wafer türüdür.Wafer, bir silikon substratın üzerinde yarı yalıtımlı silikon karbür katmanından oluşur"Yarı yalıtım" terimi, malzemenin tamamen iletken veya tamamen yalıtımcı olmayan, ancak aralarındaki bir yere sahip elektrik özelliklerine sahip olduğunu gösterir.
SiC'nin Si Kompozit Substratlar üzerindeki karakteri:
1Yüksek direnç: Si levhaları üzerindeki yarı yalıtım SiC, yüksek direnç gösterir, bu da normal iletken malzemelere kıyasla düşük elektrik iletkenliğine sahip olmaları anlamına gelir.
2. Düşük Sızıntı: Yarım yalıtım niteliklerinden dolayı, bu levhaların düşük sızıntı akımları vardır ve bu da onları minimum elektrik sızıntıları gerektiren uygulamalar için uygundur.
3Yüksek Bozukluk Voltajı: Genellikle yüksek bir bozukluk voltajına sahiptirler, bu da bozulmadan yüksek elektrik alanlarına dayanabilmelerini sağlar.
SiC On Si Kompozit Substratlarının Parametre Listesi:
| Ürün | Spesifikasyon |
| Çapraz | 150 ± 0,2 mm |
| SiC politipi | 4 saat |
| SiC direnci | ≥1E8 Ω·cm |
| Transfer SiC katmanı kalınlığı | ≥0,1 μm |
| Boş | ≤5 ea/wafer (2 mm > D > 0,5 mm) |
| Ön kabalık | Ra ≤ 0,2 nm (5 μm × 5 μm) |
| Si Yönlendirme | <111>/<100>/<110> |
| Si Tipi | P/N |
| Düz / Not | Düz / Not |
| Kenar Çip, Çizik, Çatlak (görsel inceleme) | Hiçbiri |
| TTV | ≤5 μm |
| Kalınlığı | 500/625/675 ± 25 μm |
SiC On Si Kompozit Substratlarının Uygulamaları:
1Yüksek frekanslı cihazlar: Si bileşik waferler üzerindeki yarı yalıtımlı SiC, genellikle RF transistörleri, amplifikatörler ve mikrodalga sistemleri gibi yüksek frekanslı cihazlarda kullanılır.
2Güç Elektronikleri: Yüksek arıza voltajı ve düşük elektrik kayıplarının verimli güç dönüşümü için çok önemli olduğu güç elektronik cihazlarında uygulamalar bulurlar.
3Sensörler: Bu levhalar, doğru algılama ve ölçüm için yüksek direnç ve düşük sızıntı özelliklerinin gerekli olduğu sensör teknolojilerinde kullanılır.
4Optoelektronik: Foto detektörler ve LED'ler gibi optoelektronik cihazlarda, Si waferleri üzerindeki yarı yalıtım SiC, benzersiz elektrik özellikleri nedeniyle daha iyi performans sağlayabilir.

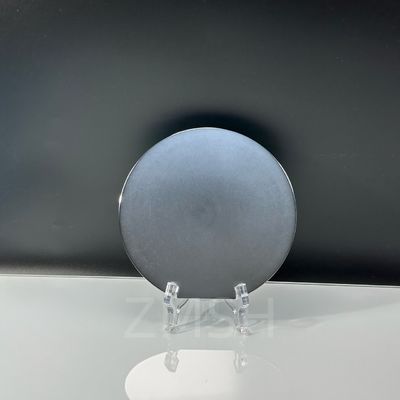

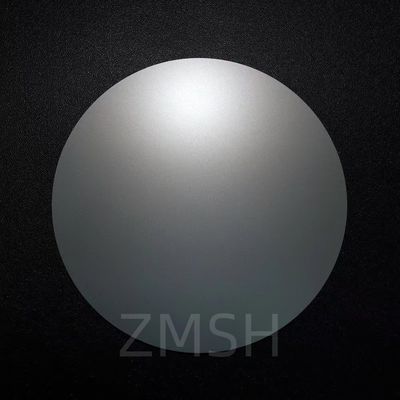

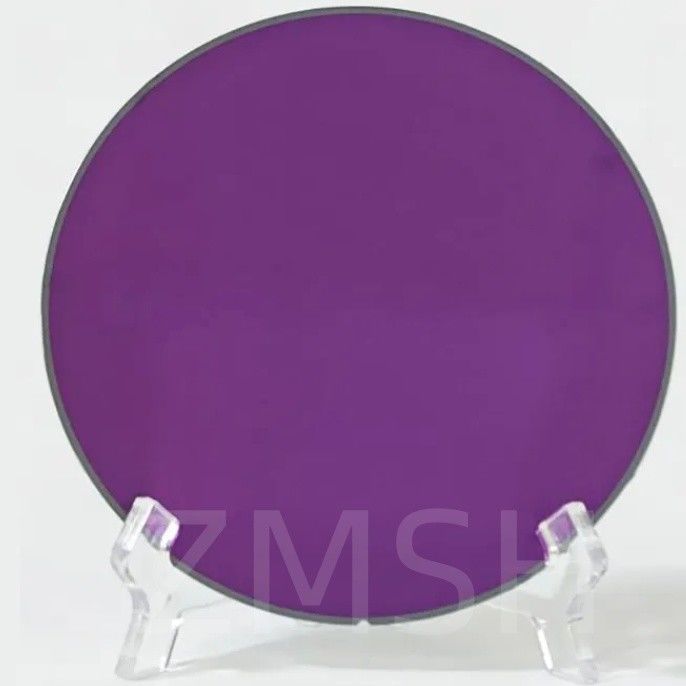

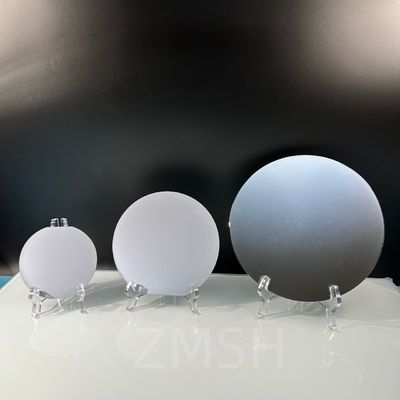

SiC'nin Si kompozit substratları üzerindeki uygulama resmi:
Sıkça sorulan sorular:
A: The use of silicon carbide composite (SiC/SiC) components within fusion reactors has the potential to double the electricity generated from every gigawatt of thermal energy produced compared with advanced steel designs
