GaP Wafer 2 inç N Tipi Dopsuz S Doped 100 DSP SSP CZ Yüksek Saflık 5N 99.999%
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Molekül Ağırlığı (g/mol): | 100.697 | Renk/Görünüm: | Soluk turuncu katı |
|---|---|---|---|
| Saflık: | ≥%99,999, 5N | Erime Noktası (°C)terial: | 1.457 |
| Bant Aralığı (e)ktivite: | 2.24 | Elektron Hareketliliği (cm2/(V·s)): | 300 |
| Manyetik Duyarlılık (χ) (cgs): | -13,8×10−6 | Isıl İletkenlik (W/(cm·K)): | 0,752 |
| Vurgulamak: | N tipi GaP Wafer,2 inçlik GaP wafer.,Yüksek saflıklı GaP wafer |
||
Ürün Açıklaması
GaP Wafer 2 inç N Tipi Dopsuz S Doped 100 DSP SSP CZ Yüksek Saflık 5N 99.999%
GaP Wafer'ın açıklaması:
Yarım iletkenlerde, galiyum fosfit, geniş bir dolaylı bant galiyum fosfit (aralık) Wafersgap'e sahip III-V tip bir bileşik yarı iletkendir.Bu bileşiğin kristal yapısı silikonla aynı.. Bu malzemenin ızgara sabitleri 0,545 nm, elektron ve delik hareketliliği ise sırasıyla yaklaşık 100 ve 75 cm2/V-s'dir. Bu malzemenin kokusu yoktur ve suda çözünmez.Birçok elektronik cihazın yapımında kullanılmıştırCMOS ve RF/V/A anahtarları dahil.
LED'lerin ana substrat malzemesi galiyum fosfirdir ve kırmızı, sarı ve turuncu ışığa şeffafdır.Bu diyotlar çoğu ışığa şeffaf.Bu nedenle elektronik bileşenlerde kullanımı, ışığın ne kadar parlak çıktığına bağlıdır.Bir aydınlatma kaynağı olarak kullanışlı olabilecek kadar ışık yaymaz..
GaP waferinin karakteri:
1Bant aralığı: GaP, oda sıcaklığında yaklaşık 2.26 eV'lik bir bant aralığına sahiptir. Bu bant aralığı enerji seviyesi, GaP'yi LED'ler ve fotodetektorlar dahil olmak üzere optoelektronik uygulamalar için uygundur.
2Optik Özellikler: GaP levhaları görünür spektrumda yüksek şeffaflık gibi mükemmel optik özelliklere sahiptir.Bu şeffaflık, görünür ışık aralığında çalışan optoelektronik cihazlar için avantajlıdır..
3Elektriksel Özellikler: GaP yüksek elektron hareketliliği ve düşük karanlık akım da dahil olmak üzere iyi elektrik özelliklerine sahiptir.Yüksek hızlı elektronik cihazlar ve düşük gürültülü optoelektronik cihazlar için uygun hale getirir.
4Termal Özellikler: GaP levhaları, elektronik cihazlardan ısı dağılımında yardımcı olan nispeten iyi bir ısı iletkenliğine sahiptir.Bu özellik cihazın performansını ve güvenilirliğini korumak için önemlidir.
5Kristal yapısı: GaP, elektronik ve optik özelliklerini etkileyen çinko karışımlı bir kristal yapısına sahiptir.Kristal yapısı, GaP tabanlı cihazların büyüme ve üretim süreçlerini de etkiler..
6Doping: GaP levhaları, elektrik iletkenliklerini ve optik özelliklerini değiştirmek için çeşitli kirliliklerle dopedilebilir.Bu dopant kontrolü, belirli uygulamalar için GaP cihazlarını uyarlamak için gereklidir..
7III-V bileşikleri ile uyumluluk: GaP diğer III-V bileşik yarı iletkenlerle uyumludur.gelişmiş cihazlar oluşturmak için heterostructures büyüme ve farklı malzemelerin entegrasyonu için izin.
GaP waferinin şekli:
| Kristal yapısı | A = 5.4505?/FONT> | |
| Büyüme Yöntemi | CZ (LEC) | |
| yoğunluk | 4.13 g/cm3 | |
| Erime Noktası | 1480 oC | |
| Termal Genişleme | 5.3 x10-6 / oC | |
| Dopant | S doped | dopingsiz |
| Kristal büyüme ekseni | <111> veya <100> | <100> veya <111> |
| İletken Türü | N | N |
| Taşıyıcı konsantrasyonu | 2 ~ 8 x1017 /cm3 | 4 ~ 6 x1016 /cm3 |
| Direnç | ~ 0,03 W-cm | ~ 0,3 W-cm |
| EPD | < 3x105 | < 3x105 |

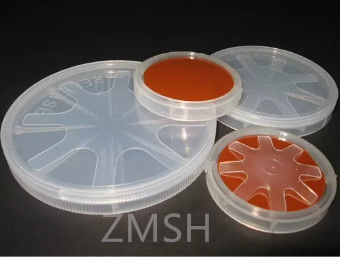

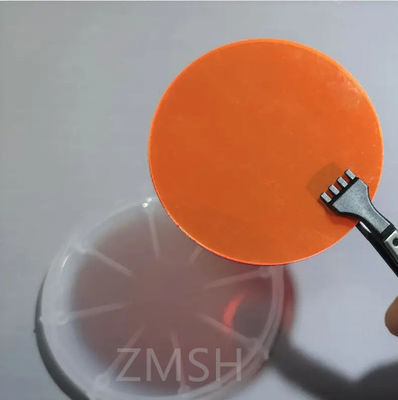

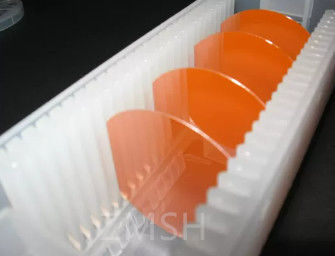

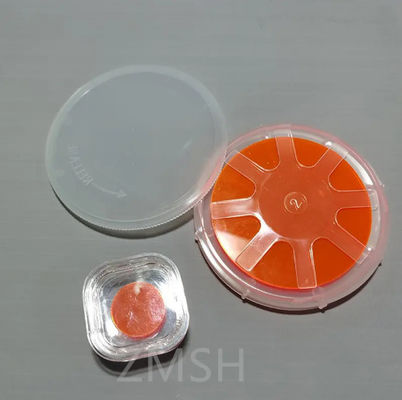

GaP Wafer'ın fiziksel fotoğrafı:
GaP Wafer'ın uygulamalar:
1Işık yayıcı diyotlar (LED):
GaP levhaları, gösterge lambaları, ekranlar ve otomotiv aydınlatması da dahil olmak üzere çeşitli aydınlatma uygulamaları için LED'lerin üretiminde yaygın olarak kullanılır.
2Lazer diyotları:
GaP levhaları, optik veri depolama, telekomünikasyon ve tıbbi cihazlar gibi uygulamalar için lazer diyotlarının üretiminde kullanılır.
3Foto detektörleri:
GaP levhaları, optik iletişim, görüntüleme sistemleri ve çevre izleme de dahil olmak üzere ışık algılama uygulamaları için fotodetektorlarda kullanılır.
4Güneş hücreleri:
GaP levhaları, özellikle uzay uygulamaları ve yeryüzü konsantratör fotovoltaikleri için çoklu bağlantılı güneş hücresi yapılarında, yüksek verimli güneş hücrelerinin geliştirilmesinde kullanılır.
5Optoelektronik cihazlar:
GaP levhaları, fotonik entegre devreler, optik sensörler ve optoelektronik modülatörler gibi çeşitli optoelektronik cihazların ayrılmaz bir parçasıdır.
6Yüksek Hızlı Elektronik:
GaP levhaları, yüksek frekanslı transistörler, mikrodalga entegre devreler ve RF güç amplifikatörleri de dahil olmak üzere yüksek hızlı elektronik cihazlarda kullanılır.
7Yarım iletken lazerler:
GaP levhaları, optik iletişim, barkod tarayıcıları ve tıbbi ekipman gibi uygulamalarda kullanılan yarı iletkenli lazerlerin üretiminde kullanılır.
8- Fotonik:
GaP levhaları, nanoskaladaki ışığı manipüle etmek için dalga kılavuzları, optik anahtarlar ve fotonik kristaller de dahil olmak üzere fotonik uygulamalarda çok önemli bir rol oynamaktadır.
9Sensör teknolojisi:
GaP levhaları, gaz algılama, çevre izleme ve biyomedikal teşhis gibi çeşitli uygulamalar için sensörlerin geliştirilmesinde kullanılır.
10Hetero bağlantı cihazları:
GaP levhaları, elektronik ve optoelektronik sistemlerde gelişmiş işlevsellikleri sağlayan heterojonksiyon cihazları oluşturmak için diğer III-V bileşik yarı iletkenlerle entegre edilir.
GaP Wafer'ın Uygulama Resimleri:
Sıkça sorulan sorular:
1S: Gallium fosfit ne için kullanılır?
A: Gallium fosfit, 1960'lardan bu yana düşük ve orta parlaklıklı düşük maliyetli kırmızı, turuncu ve yeşil ışık yayıcı diyotların (LED) üretiminde kullanılmıştır.Tek başına veya galyum arsenür ile birlikte kullanılır
