2 inç 3 inç InP Lazer Epitaxial Wafer Indium Fosfide epi Wafer Yarım iletken FP lazer diodesini özelleştir
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | InP Laser Epitaxial Wafe |
Ödeme & teslimat koşulları:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Detay Bilgi |
|||
| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| Vurgulamak: | 2 inç InP Lazer Epitaxial Wafer,3 inç InP Lazer Epitaxial Wafer,Yarım iletken InP Lazer Epitaxial Wafer |
||
Ürün Açıklaması
2 inç 3 inç InP Lazer Epitaxial Wafer Indium Fosfide epi Wafer Yarım iletken FP lazer diodesini özelleştir
InP Lazer Epitaxial Wafer'ın açıklaması:
İndyum Fosfür (InP), optik sistemlerin veri merkezi, mobil bağlantı, metro ve uzun mesafeli uygulamalar için gerekli performansı sunmasını sağlayan kilit bir yarı iletken malzemesidir.InP epitaksiyel levhalar üzerinde üretilen fotodiyotlar ve dalga kılavuzları, cam lifinin en iyi iletim penceresinde çalışır., verimli fiber iletişimleri sağlar.
InP lazer epitaksyal levha, epitaksyal büyüme teknikleri ile bir indiyum fosfidi (InP) levhasında yetiştirilen farklı malzemelerin birden fazla katmanından oluşan özel bir yarı iletken substratıdır.Bu ek katmanlar lazer uygulamaları için uygun yapılar oluşturmak için dikkatlice tasarlanmıştır.
InP lazer epitaksiyel levhalar, kenar yayıcı lazerler ve dikey boşluk yüzey yayıcı lazerler (VCSEL'ler) de dahil olmak üzere yarı iletken lazerlerin üretiminde önemli bileşenlerdir.Epitaksyal katmanlar, verimli ışık emisyonu ve amplifikasyonu sağlamak için özel optik ve elektrik özellikleriyle tasarlanmıştır., bunları telekomünikasyon, algılama ve lazer teknolojisi gerektiren diğer uygulamalar için çeşitli optoelektronik cihazlarda gerekli kılar.
InP Lazer Epitaxial Wafer'ın karakteri:
Optik özellikleri:
Emisyon Dalga Uzunluğu: Kızılötesi spektrumdaki ayarlanabilir emisyon dalga uzunluğu.
Yüksek Kuantum Verimliliği: Verimli ışık emisyonu ve amplifikasyon özellikleri.
Düşük emilim katsayısı: Malzeme içindeki düşük optik kayıplara izin verir.
Yapısal Özellikler:
Katmanlı Epitaxial Yapı: InP substratında yetiştirilen farklı yarı iletken malzemelerden oluşan birden fazla katmandan oluşur.
Yumuşak yüzey: Lazer performansı için önemli olan tekdüze ve kusursuz yüzey.
Kontrollü Kalınlık: Her katmanın kalınlığı belirli optik ve elektrik özellikleri için hassas bir şekilde kontrol edilir.
Elektriksel özellikler:
Taşıyıcı hareketliliği: Verimli yük taşımacılığı için yüksek taşıyıcı hareketliliği.
Düşük Defekt yoğunluğu: Yüksek elektronik performans için az sayıda kristal kusuru.
P-N Junction Formation: Lazer işleyişi için p-n junction oluşturma yeteneği.
Termal Özellikler:
Yüksek ısı iletkenliği: Lazer işleyişi sırasında üretilen ısının verimli bir şekilde dağılması.
Isı Dayanıklılığı: Çeşitli çalışma koşullarında yapısal bütünlüğü korur.
Üretilebilirlik:
Uyumluluk: Standart yarı iletken üretim süreçleriyle uyumludur.
Tekdüzelik: Seri üretimi için wafer boyunca tutarlı özellikler.
Özelleştirilebilirlik: Belirli lazer uygulamaları için uyarlanmış epitaksyal tasarımlar.
InP Lazer Epitaxial Wafer şekli:
| Ürün parametreleri | DFB epitaksyal levha | Yüksek Güçlü DFB Epitaxial Wafer | Silikon Fotonik Epitaxial Wafer |
| oranı | 10G/25G/50G | / | / |
| dalga uzunluğu | 1310nm | ||
| boyut | 2/3 inç. | ||
| Ürün Özellikleri | CWDM 4/PAM 4 | BH teknoloji | PQ /AlQ DFB |
| PL Dalga boyu kontrolü | 3nm'den daha iyi. | ||
| lPL Dalga boyu tekdüzeliği | Std.Dev 1nm @inner'den daha iyi | ||
| Kalınlık kontrolü | 42mm% 3'ten daha iyi | ||
| Kalınlık eşitliği | %3'ten daha iyi @iç 42 mm | ||
| Doping kontrolü | % 10'dan daha iyi | ||
| P-lnP doping (cm-3) | Zn doped; 5e17 ila 2e18 | ||
| N-InP doping (cm-3) | Si doped; 5e17 ila 3e18 | ||

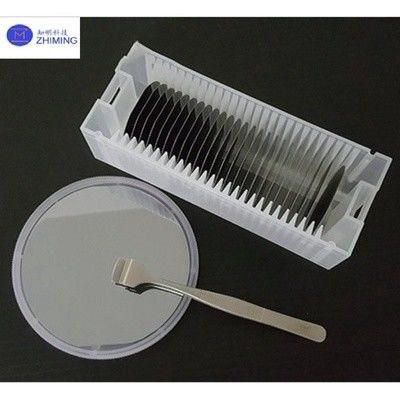

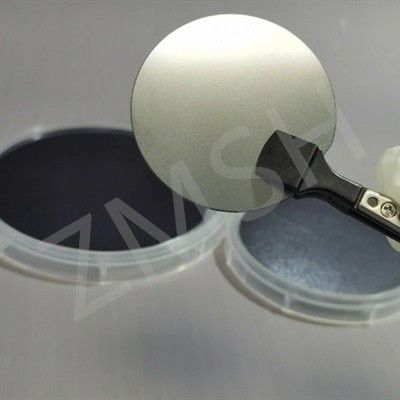

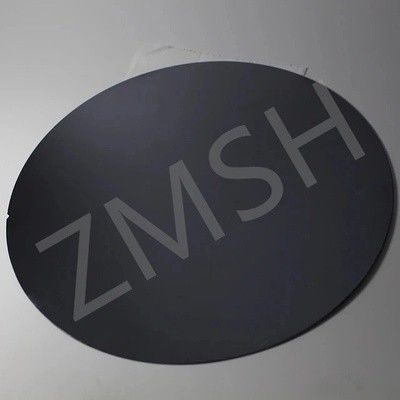

InP Lazer Epitaxial Wafer'ın fiziksel fotoğrafı:
InP Lazer Epitaxial Wafe'un varsayılan yapısı:
InP Lazer Epitaxial Wafer uygulaması:
Lazer Diyotları: Kenar yayıcı lazerler ve VCSEL'ler için uygundur.
Telekomünikasyon: Optik iletişim sistemleri için hayati önem taşıyor.
Algılama ve Görüntüleme: Optik sensörlerde ve görüntüleme uygulamalarında kullanılır.
Tıbbi cihazlar: Tıbbi lazer sistemlerinde kullanılır.
InP Lazer Epitaxial Wafer'ın uygulama resmi:
Sıkça sorulan sorular:
1. S: Bir epitaksyal vafra nedir?
A:Epitaxial wafer (aynı zamanda epi wafer, epi-wafer veya epiwafer olarak da adlandırılır) fotonik, mikroelektronik, spintronik,veya fotovoltaik.
2S: InP'nin avantajları nelerdir?
A:InP levhalarının açık avantajları: Yüksek elektron hareketliliği: InP silikondan neredeyse on kat daha fazla elektron hareketliliği gösterir.Telekomünikasyon ve radar sistemlerindeki yüksek hızlı transistörler ve amplifikatörler için mükemmel.
