InP DFB Epiwafer dalga uzunluğu 1390nm InP substratı 2.5 ~ 25G DFB lazer diodu için 2 4 6 inç
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Detay Bilgi |
|||
| PL Wavelength control: | Better than 3nm | PLWavelength uniformity: | Std, Dev better than inm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than ±3% | Thickness uniformity: | Better than ±3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-*): | Zn doped: 5e17 to 2e18 |
| N-InP doping (cm 3): | Si doped: 5e17 to 3e18 | AllnGaAs dopingi (cm3): | 1e17 ila 2e18 5e17 ila 1e19 |
| InGaAs dopingi (cm·*): | 5e14 ila 4e19 | ||
| Vurgulamak: | 1390nm InP DFB Epiwafer,6 inç InP Substrat |
||
Ürün Açıklaması
InP DFB Epiwafer dalga uzunluğu 1390nm InP substratı 2.5 ~ 25G DFB lazer diodu için 2 4 6 inç
InP DFB Epiwafer InP substratının özetleri
InP DFB Epiwaferler, 1390nm dalga boyları uygulamaları için tasarlanmıştır. Özellikle 2.5 Gbps'ten 25 Gbps'e kadar DFB (Distributed Feedback) lazer diyotlarıBu waferler, yüksek kaliteli epitaksyal katmanlar elde etmek için gelişmiş MOCVD (Metal-Organic Chemical Vapor Deposition) tekniklerini kullanarak Indium Fosfür (InP) substratlarında yetiştirilir.
DFB lazerinin aktif bölgesi genellikle gerginlik telafi edilmesi için tasarlanmış olan InGaAlAs veya InGaAsP quaternary multiple quantum wells (MQW) kullanarak üretilir.Bu, yüksek hızlı veri aktarımı için optimum performans ve istikrar sağlarWaferler, çeşitli üretim ihtiyaçlarını karşılamak için 2 inç, 4 inç ve 6 inç de dahil olmak üzere çeşitli substrat boyutlarında mevcuttur.
1390nm dalga boyu, düşük dağılım ve kayıp ile hassas tek mod çıkışı gerektiren optik iletişim sistemleri için idealdir.Orta menzilli iletişim ağları ve algılama uygulamaları için özellikle uygundurMüşteriler, ızgarayı kendileri oluşturabilir veya daha fazla özelleştirme için yeniden büyüme de dahil olmak üzere epihouse hizmetlerini talep edebilirler.
Bu epiwaferler modern telekomünikasyon ve veri iletişim sistemlerinin gereksinimlerini karşılamak için özel olarak tasarlanmıştır.Yüksek hızlı ağlardaki optik alıcılar ve lazer modülleri için yüksek performanslı çözümler.
InP DFB Epiwafer InP substratının yapısı
InP DFB Epiwafer InP substratının PL haritalama testi sonucu
InP DFB Epiwafer InP substratının XRD ve ECV testi sonucu

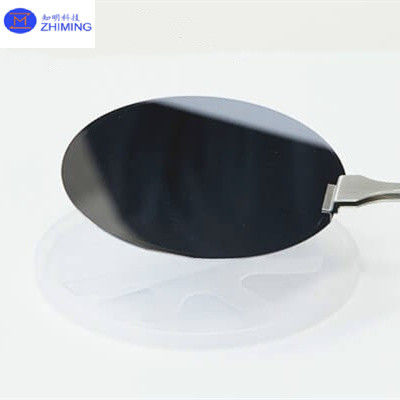

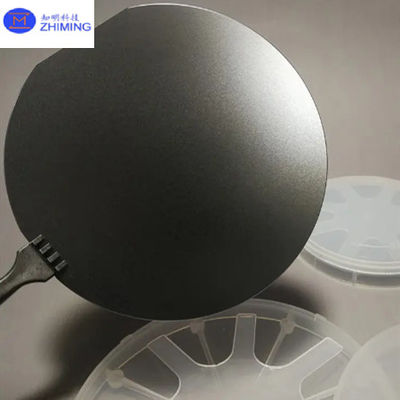

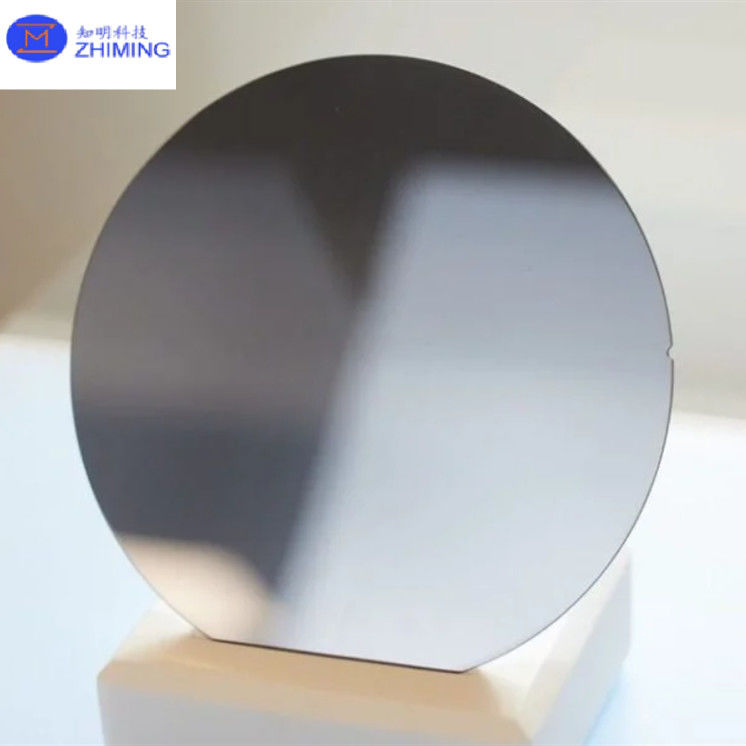

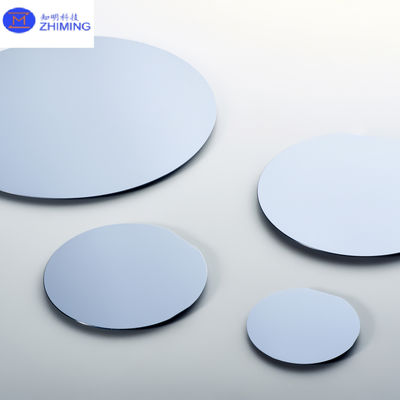

InP DFB Epiwafer InP altyapısının gerçek fotoğrafları
InP DFB Epiwafer InP substratının özellikleri
InP DFB Epiwafer'in InP Substrate üzerindeki özellikleri
Substrat malzemesi: Indiyum Fosfür (InP)
- Döşeme Eşleşimi: InP, InGaAsP veya InGaAlAs gibi epitaksyal katmanlar ile mükemmel bir ızgara eşleşimi sağlar ve en az gerginlik ve kusurlarla yüksek kaliteli epitaksyal büyüme sağlar.DFB lazerlerinin performansları için çok önemli..
- Doğrudan Bandgap: InP'nin 1,344 eV'lik bir doğrudan bant boşluğu vardır, bu da özellikle optik iletişimde yaygın olarak kullanılan 1,3 μm ve 1,55 μm gibi dalga boylarında kızılötesi spektrumda ışık yaymak için idealdir.
Epitaxial katmanlar
- Aktif Bölge: Aktif bölge tipik olarak InGaAsP veya InGaAlAs quaternary multiple quantum wells (MQW'lar) 'dan oluşur.verimli elektron deliği rekombinasyonunu ve yüksek optik kazancı sağlamak.
- Kaplama katmanları: Bu katmanlar optik bir kısıtlama sağlar, ışığın aktif bölgede kalmasını sağlar ve lazerin verimliliğini artırır.
- Çizgi katmanı: Entegre ızgara yapısı, sabit ve dar hat genişliği emisyonunu sağlayan tek modlu çalışma için geri bildirim sağlar.ızgara müşteri tarafından üretilebilir veya epiwafer tedarikçisi tarafından sunulabilir.
Çalışma Dalga Boyutu:
- 1390nm: DFB lazer, metro ve uzun mesafeli ağlar da dahil olmak üzere optik iletişimde uygulamalar için uygun olan 1390nm'de çalışmak için optimize edilmiştir.
Yüksek Hızlı Modülasyon Yeteneği:
- Epiwafer, 2,5 Gbps'ten 25 Gbps'ye kadar veri iletim hızlarını destekleyen DFB lazerlerinde kullanılmak üzere tasarlanmıştır ve bu da yüksek hızlı optik iletişim sistemleri için idealdir.
Sıcaklık istikrarı:
- InP tabanlı DFB epiwaferler, değişen çalışma ortamlarında tutarlı dalga boyu emisyonu ve güvenilir performans sağlamak için mükemmel bir sıcaklık istikrarı sağlar.
Tek modlu ve dar çizgi genişliği:
- DFB lazerleri, dar spektral hat genişliği ile tek modlu işlem sunar, sinyal müdahalelerini azaltır ve yüksek hızlı iletişim ağları için gerekli olan veri iletim bütünlüğünü geliştirir..
Bir InP substratındaki InP DFB Epiwafer, mükemmel bir ızgara eşleşmesi, yüksek hızlı modülasyon yeteneği, sıcaklık istikrarı ve hassas tek modlu çalışma sağlar.Bu, 2nm'den 1390nm'ye kadar veri hızı için çalışan optik iletişim sistemlerinde kilit bir bileşen haline getirir..5 Gbps'den 25 Gbps'ye kadar.
Veri sayfası
Daha fazla bilgi PDF belgemizde, lütfen tıklayınZMSH DFB inp epiwafer.pdf
