N-GaAs Substrate 6 inç 350um Kalınlığı VCSEL Kullanımı için OptiWave VCSEL EpiWafer
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
|
Detay Bilgi |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL Dalga boyu tekdüzeliği: | Standart Geliştirme 2nm'den daha iyi @iç 140mm | kalınlık homojenliği: | ±3%'ten daha iyi @iç 140mm |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| Vurgulamak: | 350um VCSEL N-GaAs substratı,350um N-GaAs substratı,6 inçlik N-GaAs substratı |
||
Ürün Açıklaması
VCSEL kullanımı için N-GaAs substratı 6 inç 350um kalınlığı OptiWave VCSEL epiWafer
VCSEL epiWafer N-GaAs substratının özetini
BuN-GaAs substratında VCSEL epiWaferYüksek performanslı optik uygulamalar için tasarlanmıştır.Gigabit EthernetveDijital veri bağlantısı iletişim6 inçlik bir wafer üzerine inşa edilmiş,Yüksek tekdüzelikli lazer dizisive merkez optik dalga boylarını destekler.850 nmve940 nmYapı her iki şekilde de mevcuttur.Oksitle sınırlıya daProton implantı VCSELYapı ve performansta esneklik sağlayan konfigürasyonlar.Elektriksel ve optik özelliklere sıcaklığa göre düşük bağımlılık, kullanımı için idealdir.Lazer fareler,optik iletişim, ve diğer sıcaklığa duyarlı ortamlar.
VCSEL epiWafer N-GaAs substratının yapısı

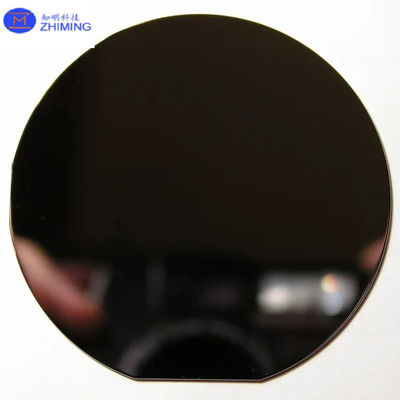

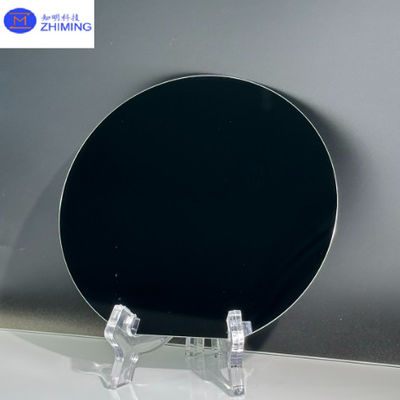

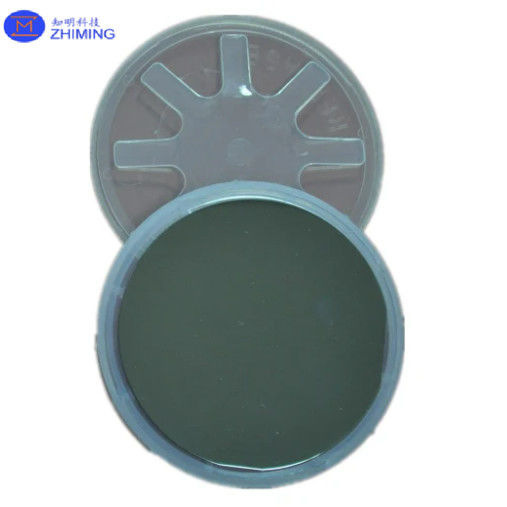

VCSEL epiWafer N-GaAs substratının fotoğrafı
VCSEL epiWafer N-GaAs substratının veri sayfasıZMSH VCSEL EPIWAFER.pdf
VCSEL epiWafer N-GaAs substratının özellikleri
BuN-GaAs substratında VCSEL epiWaferYüksek performanslı optik uygulamalar için uygun hale getiren birkaç temel özelliğe sahiptir:
N-GaAs Substratı:
- Mükemmel.Elektrikli iletkenlikve VCSEL yapılarının epitaksyal büyümesi için istikrarlı bir temel olarak hizmet eder.
- Tekliflerdüşük kusur yoğunluğuBu, yüksek performanslı ve güvenilir bir cihaz çalışması için çok önemlidir.
Dalga boyu uyumluluğu:
- Destekler850 nmve940 nmOrtalık optik dalga boyları, bu nedenle uygulamalar için idealoptik iletişimve3D algılama.
Yüksek Tekdüzelik Lazer Dizisi:
- Wafer boyunca tutarlı bir performans sağlar.Veri merkezleriveFiber optik ağları.
Oksitli veya protonlu implant:
- Alınabilir:Oksitle sınırlıya daProton implantıVCSEL yapıları, belirli uygulamalar için performansı optimize etmek için tasarımda esneklik sunar.
Isı Dayanıklılığı:
- Sergi için tasarlanmışGeniş bir sıcaklık aralığında elektrik ve optik özelliklere düşük bağımlılık, sıcaklığa duyarlı ortamlarda istikrarlı çalışmayı sağlar.
Yüksek Güç ve Hız:
- Waferin yapısı destekler.Yüksek hızlı veri aktarımıveYüksek güç işlevi, bu nedenle uygunGigabit Ethernet,Veri iletişimi, veLIDARsistemleri.
Ölçeklenebilirlik:
- 6 inçlik wafer formatımaliyet etkin üretim, büyük ölçekli üretimi ve çeşitli optik sistemlere entegrasyonu destekler.
Bu özellikler, yüksek verimlilik, sıcaklık istikrarı ve güvenilir performans gerektiren uygulamalar için N-GaAs substratı üzerindeki VCSEL epiWafer'i ideal hale getirir.
