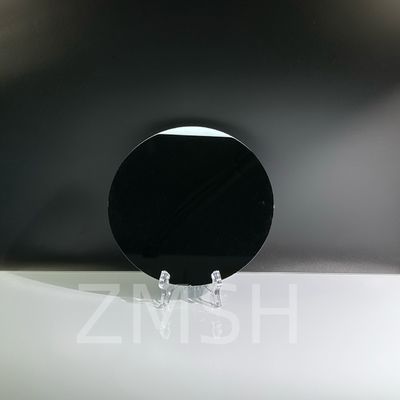

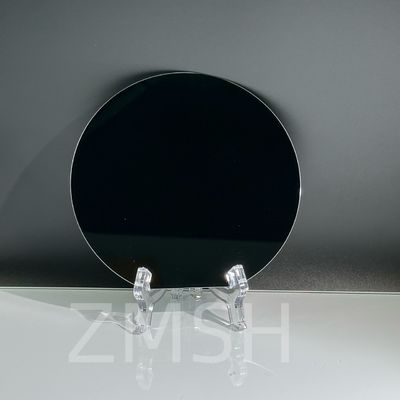

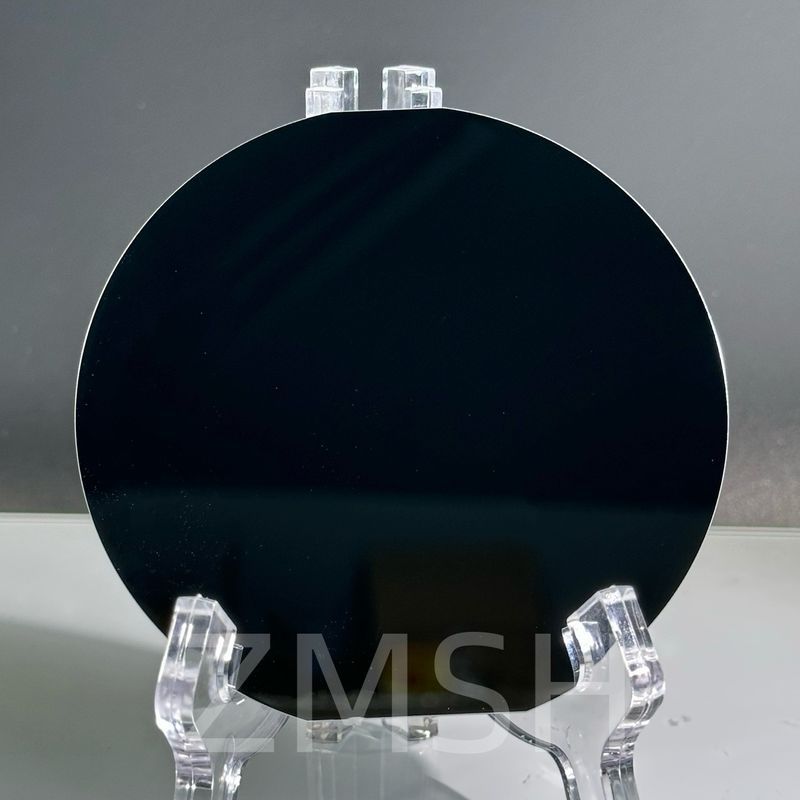

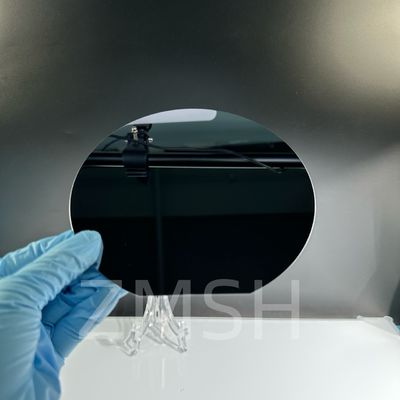

SOI Wafer Silikon İzolatör Wafer 4 inç 5 inç 6 inç 8 inç 100 111 P Tipi N Tipi
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | SOI Wafe |
|
Detay Bilgi |
|||
| Soi Kolu Katmanı: | Bizimle İletişim | yüzey: | SOI GOFRET |
|---|---|---|---|
| TTV: | <10um | GaN Katman Kalınlığı: | 1-10 µm |
| Polonyalı: | Çift/Tek Taraflı Cila | Oryantasyon: | <100> |
| Vurgulamak: | 8 inç SOI Wafer,6 inç SOI Wafer,5 inç SOI Wafer |
||
Ürün Açıklaması
SOI Wafer Silikon-İzolatör Wafer 4 inç 5 inç 6 inç 8 inç (100) (111) P Tip N Tip
SOI Wafer'ın açıklaması:
SOI levha, silikon dioksit veya camdan yapılmış bir yalıtım üzerine örtülmüş ince bir silikon tek kristal tabakası anlamına gelir (bundan dolayı " yalıtım kaplamasında silikon "Genellikle kısaca SOI olarak adlandırılır). SOI'nin ince bir katmanında inşa edilmiş tranzistörler, basit bir silikon çip üzerinde inşa edilmiş olanlardan daha hızlı çalışabilir ve daha az güç tüketebilir.silikon-izoler üzerine (SOI) teknolojisi, katmanlı silikon ızoler ızoler substratında silikon yarı iletken cihazların üretilmesidir, cihazın içindeki parazit kapasitesini azaltmak ve böylece performansı artırmak için.SOI tabanlı cihazlar, geleneksel silikon yapılı cihazlardan, silikon bağlantısının bir elektrik yalıtıcısının üzerinde olması ile farklıdır., tipik olarak silikon dioksit veya safir (bu tür cihazlar safir üzerindeki silikon veya SOS olarak adlandırılır).yüksek performanslı radyo frekansı (RF) ve radyasyona duyarlı uygulamalar için kullanılan safirle, ve diğer mikroelektronik cihazlarda azaltılmış kısa kanal etkileri için silikon dioksit. yalıtım katmanı ve en üst silikon katmanı da uygulamaya bağlı olarak büyük ölçüde değişir.
SOI Wafer'ın karakteri:
- Eşleşen performansta güç tüketimini artıran toplu silikondan izole edilmesi nedeniyle daha düşük parazit kapasitans
- N- ve p-kuyu yapılarının tamamen izole edilmesi nedeniyle kilitlenmeye direnç
- Eşdeğer VDD'de daha yüksek performans. Düşük VDD'lerde çalışabilir [1]
- Doping olmaması nedeniyle azaltılmış sıcaklık bağımlılığı
- Yüksek yoğunluk nedeniyle daha iyi verimlilik, daha iyi wafer kullanımı
- Anten sorunlarının azalması
- Vücut veya kuyu muslukları gerekmez.
- İzolasyon nedeniyle daha düşük sızıntı akımları, böylece daha yüksek güç verimliliği
- Doğal olarak radyasyona karşı sertleştirilmiş (yumuşak hatalara karşı dirençli), yedeklik ihtiyacını azaltmaktadır
SOI Wafer Ürün Yapısı:
| Çapraz | 4 inç | 5 inç | 6 inç | 8 inç | |
| Aygıt Katmanı | Dopant | Bor, Fos, Arsenik, Antimonyum, Dopedilmemiş | |||
| Yönlendirme | <100>, <111> | ||||
| Türü | SIMOX, BESOI, Simbond, Akıllı kesim | ||||
| Direnç | 0.001-20000 Ohm-cm | ||||
| Kalınlık (mm) | >1.5 | ||||
| TTV | <2m | ||||
| Kütük katmanı | Kalınlık (mm) | 0.2-4.0um | |||
| Tekdüzelik | % 5 | ||||
| Substrat | Yönlendirme | <100>, <111> | |||
| Tip/Dopant | P Tipi/Boron, N Tipi/Phos, N Tipi/As, N Tipi/Sb | ||||
| Kalınlık (mm) | 200-1100 | ||||
| Direnç | 0.001-20000 Ohm-cm | ||||
| Yüzeyi bitirdi | P/P, P/E | ||||
| Parçacık | 10 @.0.3m | ||||
SOI levhasının yapısı:
SOI Wafer'ın uygulamalar:
Özelleştirilmiş SoL çözümlerimiz aşağıdaki alanlarda kullanılmaktadır:
- Gelişmiş basınç sensörleri
- Hızlandırıcılar
- Giroskoplar
- Mikrofluidik/akış sensörleri
- RF MEMS
- MEMS/optik MEMS
- Optoelektronik
- Akıllı ölçüm
- Gelişmiş analog IC
- Mikrofonlar
- Lüks kol saatleri
Son Piyasalar:
- Telekomünikasyon
- Tıbbi
- Otomotiv
- Tüketiciler
- Enstrümanlama
SOI Wafer'ın uygulama resmi:
Ambalaj ve Nakliye:
Sıkça sorulan sorular:
1S: İzolatörlerdeki silikonun dielektrik sabiti nedir?
A: Genel olarak kullanılan silikon malzemeleri için dielektrik sabiti şöyledir: silikon dioksit (SiO2) - dielektrik sabiti = 3.9Silikon nitrit (SiNx) - dielektrik sabiti = 7.5Saf silikon (Si) - dielektrik sabit = 11.7
2S: SOI levhalarının avantajları nelerdir?
A: SOI levhaları radyasyona daha fazla direnç gösterir, bu da yumuşak hatalara daha az eğilimlidir.SOI levhalarının ek avantajları arasında sıcaklığa olan bağımlılığın azalması ve daha az anten sorunu bulunur..
