Bakır substrat tek kristal Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
Teslim süresi: | 2-4hafta |
---|---|
Ödeme koşulları: | T/T |
Detay Bilgi |
|||
Malzeme: | cu | Saflık: | %99,999 (5N) |
---|---|---|---|
Kristal yapı: | Kübik, Fm-3m | Birim hücre sabiti: | bir = 3,614 Bir |
Erime noktası (°C): | 1.084,62 | Yoğunluk (g/cm3): | 8.96 |
Sertlik: | 3 Moh, 343-369 Vickers | yüzey parlatma: | Tek tarafı cilalı standart, çift tarafı cilalı isteğe göre |
Kristal yönelimleri: | (100), (110), (111), +/- 0,5 derece | Yüzey pürüzlülüğü, Ra:: | ~10nm |
Vurgulamak: | 20x20x0.5/1mm Bakır altüst,Bakır Altüst Tek Kristal Cu Wafer |
Ürün Açıklaması
Bakır substrat tek kristal Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A
Bakır substratın soyutlaması
Bakır substratlarımız ve waferlerimiz, mükemmel elektrik ve ısı iletkenliği sunan tek kristal yapısına sahip yüksek saflıklı bakırdan (99.99%) yapılmıştır.Bu levhalar <100> kübik yönelimlerde mevcuttur., <110> ve <111>, yüksek performanslı elektronik ve yarı iletken üretiminde uygulamalar için idealdir. 5 × 5 × 0,5 mm, 10 × 10 × 1 mm ve 20 × 20 × 1 mm boyutlarında,Bakır substratlarımız çeşitli teknik ihtiyaçları karşılamak için özelleştirilebilirBu tek kristal levhalar için ızgara parametresi, gelişmiş cihaz üretimi için hassas yapısal bütünlüğü sağlayan 3.607 Å'dir.Yüzey seçenekleri tek taraflı cilalı (SSP) ve çift taraflı cilalı (DSP) bitirmeyi içerir., çeşitli üretim süreçleri için esneklik sağlar.
Bu bakır levhalar, üstün iletkenlikleri ve özelleştirilebilir yönelimleri nedeniyle özellikle mikroelektronik, termal yönetim ve bağlantı teknolojileri için uygundur.Küçük ölçekli bileşenler veya daha büyük sistemler için, bakır substratlarımız son teknoloji uygulamaları için gerekli dayanıklılığı ve performansı sunar.

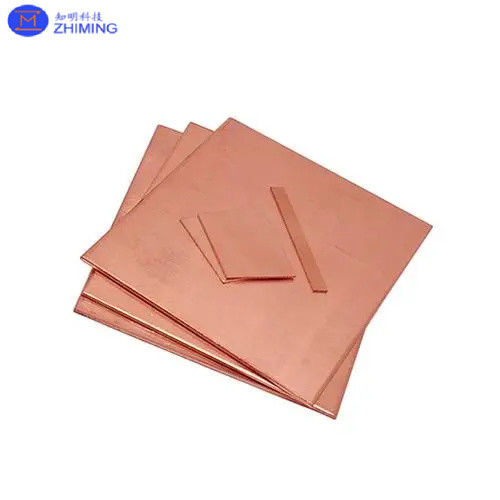

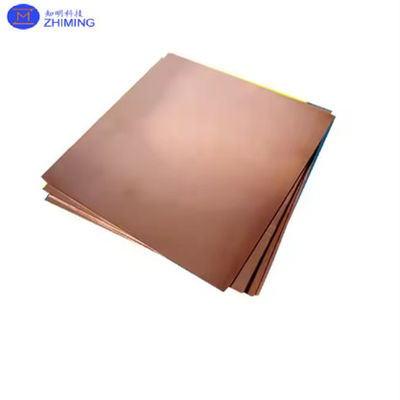

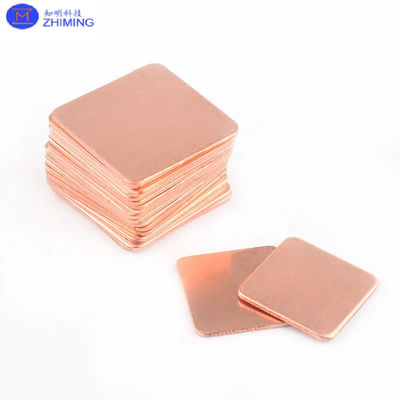

Bakır altyapının fotoğrafı
Bakır altyapının özellikleri
Bakır substratları, mükemmel elektrik ve termal iletkenlikleri nedeniyle yüksek derecede değerlendirilir, bu da onları elektronik ve yarı iletken endüstrilerinde kullanılmak için ideal bir malzeme haline getirir.99 saflık derecesine sahip% 99 oranında, bu substratlar hassas uygulamalarda yüksek performans ve güvenilirliği sağlayan minimum kirliliklere sahiptir.Yaşam sürelerini ve verimliliklerini artırmakBakırın içsel iletkenlik özellikleri, devreler, mikroçipler ve diğer yüksek hızlı elektronik bileşenler için çok önemli olan daha hızlı ve daha verimli enerji aktarımını sağlar.
<100>, <110> ve <111> yönelimlerde mevcut olan bu alt katmanların tek kristal yapısı, tekillik ve mekanik istikrar sağlar.Bu kristal hassasiyet altyapıların çok ayrıntılı3.607 Å ızgara sabiti, gelişmiş cihaz üretimi için ideal bir platform sunarak bu yapısal tutarlılığa daha fazla katkıda bulunur.
Buna ek olarak, bakır substratlar hem tek taraflı cilalı (SSP) hem de çift taraflı cilalı (DSP) finişlerde mevcuttur ve üretim gereksinimlerine bağlı olarak çok yönlülük sunar.Pürüzsüz yüzey, mikroelektronik cihazların üretimi sırasında dağılmayı azaltır ve yapışkanlığı artırır..
Yüksek termal yüklere dayanabilme kabiliyetleri ve üstün iletkenlik sunmaları nedeniyle, bakır substratlar termal yönetim, elektronik bağlantılar,ve yüksek performanslı güç cihazları.
Bakır Tek Kristal Substratlarının Ana Parametreleri | |
Malzeme | Cu |
CAS# | 7440-50-8 |
Saflık | 99.999% (5N) |
Kristal yapısı | Fm-3m küp |
Birim hücre sabiti | a = 3.614 A |
Erime noktası (oC) | 1,084.62 |
yoğunluk (g/cm)3) | 8.96 |
Sertlik | 3 Mohs, 343-369 Vickers |
Termal genişleme (x 10-6K-1) | 16.5 |
Isı iletkenliği (W m)-1K-1) | 401 |
Boyutlar | 5 mm x 5 mm x 1 mm Kalınlığı, 10 mm x 10 mm x 0,5 mm Kalınlığı |
Diğer boyutlar talep üzerine mevcuttur. | |
Yüzey cilalama | Tek taraflı cilalı standart, İsteğe göre çift taraflı cilalı |
Kristal yönelimleri | (100), (110), (111), +/- 0,5 derece |
Yüzey kabalığı, Ra: | ~ 10nm |
Paket | Sınıf 100'de mühürlenmiş temiz çantalar sınıf 1000 temiz odada paketlenmiş |
bakır altyapısının uygulamaları
Bakır substratları, mükemmel elektrik iletkenliği, termal iletkenliği ve mekanik dayanıklılığı nedeniyle çeşitli endüstrilerde yaygın olarak kullanılır.Bakır substratlarının başlıca uygulamaları şunlardır::
1.Elektronik ve Yarım iletkenler
- Basılı devre kartları (PCB):Bakır, yüksek iletkenliği nedeniyle PCB'lerde elektrik bağlantıları için yaygın olarak kullanılır.
- Yüksek güçlü cihazlar:Bakır substratları, etkili termal yönetimin kritik olduğu güç elektroniklerinde ve entegre devrelerde gereklidir.cihazların aşırı ısınmasının önlenmesi ve kullanım ömrünün artırılması.
- LED Işıklandırma:Bakır substratlar yüksek güçlü LED paketlerinde kullanılır, çünkü yüksek ısı üretimini verimli bir şekilde yönetirler, bu da parlaklığı korumak ve LED'in çalışma ömrünü uzatmak için hayati önem taşır.
2.Termal Yönetim
- Sıcaklık Alıcıları ve Soğutma Modülleri:Bakır substratları, CPU'lar ve GPU'lar gibi elektronik cihazları soğutmak için ısı sinklerinde kullanılır.cihazın performansını ve güvenilirliğini artırmak.
- Güç Modülleri:MOSFET'ler ve IGBT'ler gibi güç yarı iletkenlerinde, bakır substratları yüksek performanslı işlemler sırasında üretilen ısıyı dağıtmak için temel malzeme olarak hizmet eder.
3.Yenilenebilir Enerji
- Fotovoltaik (güneş) hücreleri:Bakır substratlar ince filmli güneş hücrelerinde kullanılır, çünkü güneş modülleri tarafından üretilen ısıyı verimli bir şekilde dağıtarak enerji verimliliğini arttırırken mükemmel bir elektrik iletkenliği sağlarlar.
- Yakıt hücreleri:Bakır substratları, yüksek sıcaklıklara dayanma kabiliyetleri nedeniyle katı oksit yakıt hücrelerinde (SOFC) kullanılır ve yakıt hücresi sistemlerinin genel enerji verimliliğine katkıda bulunur.
4.Telekomünikasyon
- RF/mikrodalga cihazları:Bakır substratları, hem elektrik performansının hem de termal yönetimin kritik olduğu yüksek frekanslı RF ve mikrodalga bileşenlerinin ambalajında yaygın olarak kullanılır.
- 5G ve Kablosuz Ağlar:5G teknolojisi çağında, bakır substratlar sinyal bütünlüğü ve yüksek frekanslı uygulamalarda etkili ısı dağılımı için antenlerde ve iletişim cihazlarında kullanılır.
5.Otomobil ve Havacılık
- Elektrikli Araçlar (EV):Bakır substratlar, elektrikli araçların batarya yönetim sistemlerinde, güç modüllerinde verimli güç dağıtımını ve ısı yönetimini sağlamak için çok önemlidir.
- Havacılık Elektronik:Havacılık uygulamalarında, bakır substratlar dayanıklılıkları, yüksek termal performansları ve aşırı koşullara dirençleri nedeniyle aviyonik ve sensörlerde kullanılır.
6.Tıbbi Cihazlar
- Tıbbi görüntüleme ekipmanları:Bakır substratlar, sıcaklık dağılımı ve elektrik iletkenliğinin güvenilir çalışma için gerekli olduğu MRI ve CT tarayıcıları gibi yüksek performanslı tıbbi cihazlarda kullanılır.
- giyilebilir tıbbi cihazlar:Bakır substratlar, verimliliğini ve termal performansını korurken taşınabilir ve giyilebilir tıbbi cihazlardaki elektronik devrelerin küçültülmesinde rol oynar.
7.Yüksek Sıcaklık Uygulamaları
- Güç Transistörleri ve Diyotları:Bakır substratlar genellikle yüksek sıcaklıklı ortamlarda, örneğin güç elektroniklerinde,kritik bileşenlerden ısı aktarma yetenekleri güç sistemlerinin güvenilirliğini arttırdığında.
Bakır'ın olağanüstü termal ve elektrik özellikleri, yüksek verimlilikte enerji transferi ve etkili ısı yönetimi gerektiren uygulamalar için vazgeçilmez hale getirir.Bu özellikler, modern teknoloji ve yüksek performanslı sistemlerde yaygın olarak kullanılmasını sağlar..
S&A
Bakır malzemesi nedir?
bakır (Cu), kimyasal element,Periyodik tablonun 11. grubu (Ib) 'nda bulunan, elektrik ve ısı için olağandışı derecede iyi bir iletken olan kırmızımsı, son derece esnek bir metalBakır doğada serbest metal durumunda bulunur.
