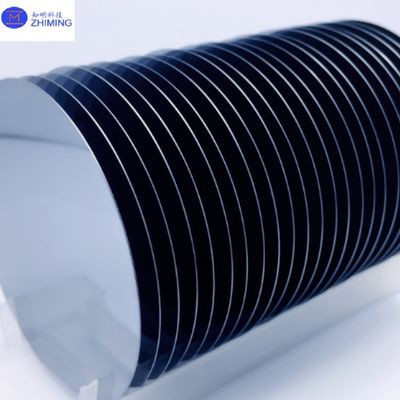

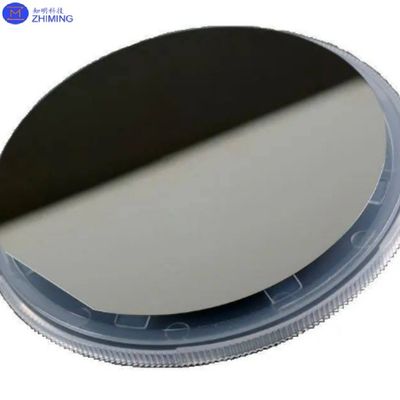

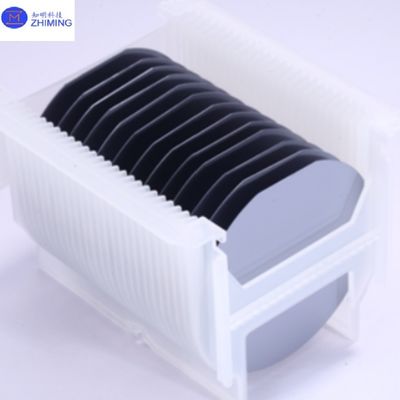

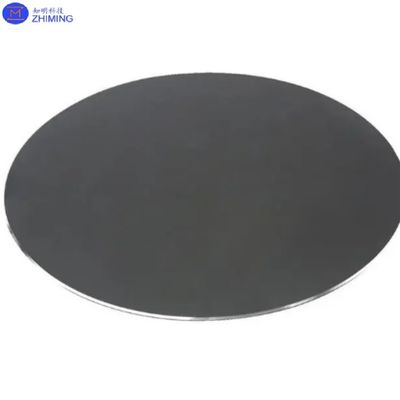

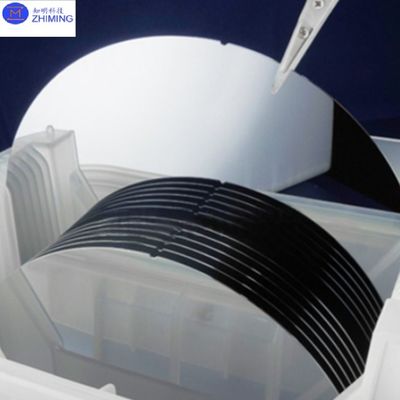

Si Wafer / Substrat 8 inç kalınlığı 675-775 μm, P/N Tipi, Yönlendirme 111, Çift / Tek taraflı cilalı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | Sİ GOFRET |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Çapraz: | 8 inç (200 mm) | kristal yönlendirme: | 111 |
|---|---|---|---|
| Kalınlığı: | 675 µm ila 775 µm | Direnç: | 1-1000 Ω·cm |
| Doping Türü: | P-tipi/N-tipi | Rms: | <1 nm |
| TTV: | <20 µm | Isı İleticiliği: | Yaklaşık 150 W/m·K |
| oksijen konsantrasyonu: | <10 ppm | ||
| Vurgulamak: | 8 inçlik Si Wafer,Çift taraflı cilalı Si wafer,Tek taraflı cilalı Si wafer |
||
Ürün Açıklaması
8 inç Si Wafer Si Substrate 111 Mikro-elektromekanik sistemler (MEMS) veya Güç yarı iletken cihazlar veya Optik bileşenler ve sensörler için P Tipi N Tipi Yarı iletken cilalama
8 inçlik Silikon Wafer (111) Kristal Yönlendirmesi
(111) kristal yönelimi olan 8 inçlik silikon levha, yarı iletken endüstrisinde hayati bir bileşendir. Güç elektronikleri gibi gelişmiş uygulamalarda yaygın olarak kullanılır.Mikro elektromekanik sistemler (MEMS)Bu levha yüksek saflıkta silikondan üretilmiştir ve benzersiz (111) kristal yönelimi belirli elektrik, mekanik,ve belirli yarı iletken işlemleri ve cihaz tasarımları için gerekli olan termal özellikler.
Silikon Wafer nedir?
Silikon levha, yüksek saflıkta silikon kristallerinden yapılmış ince, düz bir disktir. Entegre devrelerin (IC'ler) ve diğer yarı iletken cihazların üretimi için temel altyapı olarak hizmet eder.Wafer, oksidasyon gibi çeşitli işleme adımlarına maruz kalır., fotolitografi, kazım ve doping, çok çeşitli elektronik cihazlarda kullanılan karmaşık devreler oluşturmak için kullanılır.
Kristal Yönlendirme ve Onun Önemi
Bu Silikon waferinin kristal yönelimi, kristal ızgaradaki silikon atomlarının düzenini ifade eder.Silikon levhalardaki (111) yönelim, atomların kristal yapısı içinde belirli bir yönde hizalandığı anlamına gelir.Bu yönelim, cihaz performansını optimize etmek için çok önemli olan yüzey enerjisi, kazım özellikleri ve taşıyıcı hareketliliği gibi waferin fiziksel özelliklerini önemli ölçüde etkiler.
(111) Kristal yöneliminin avantajları:
- Geliştirilmiş Elektriksel Özellikler: (111) yönelim genellikle özellikle güç yarı iletken cihazlarında daha iyi termal iletkenlik ve elektrik performansı sunar.
- Güç cihazları için optimize edilmiş: (111) levha yönelimi, yüksek parçalama voltajı, mükemmel ısı dağılımı ve yüksek voltajlar altında istikrarı nedeniyle güç yarı iletken cihazlarında tercih edilir.
- Termal Yönetimin Geliştirilmesi: (111) kristali, transistörler ve diyotlar gibi yüksek güçli uygulamalar için gerekli olan daha iyi ısı iletkenliği sağlar.
- Daha iyi yüzey morfolojisi: (111) yüzeyi, bazı mikro üretim süreçleri ve MEMS cihazları için ideal olan daha pürüzsüz yüzeyler gösterir.
8 inç (111) Silikon Wafer'ın özellikleri
- Çapraz: 8 inçlik (200 mm) silikon levha, yarı iletken üretiminde kullanılan standart bir boyuttur.seri üretim için maliyetli hale getirmek.
- Kalınlığı: 8 inç (111) silikon levhaların tipik kalınlığı yaklaşık 675-775 mikron (μm) 'dir, ancak kalınlık müşteri gereksinimlerine bağlı olarak değişebilir.
- Direnç: Waferin direnci, elektrik özelliklerini belirlemek için çok önemlidir. direnci tipik olarak 1 Ω · cm'den 1000 Ω · cm'ye kadar değişir ve N tipi ve P tipi doping bu değeri etkiler..Direnci, güç elektroniği veya fotovoltaik hücreler gibi çeşitli uygulamaların taleplerini karşılamak için uyarlanabilir.
- Doping Türü: Silikon levhalar, elektrik iletkenliklerini kontrol etmek için bor (P tipi) veya fosfor (N tipi) gibi P tipi veya N tipi kirliliklerle doped edilebilir.N-tipi levhalar, yüksek elektron hareketliliği nedeniyle fotovoltaik hücreler gibi yüksek verimlilikli uygulamalar için genellikle tercih edilir.
- Yüzey kalitesi: Wafer yüzeyi, 1 nm'den küçük bir kabalık (RMS) ile son derece pürüzsüz bir bitki haline getirilmiştir.Bu, waferin yarı iletken üretiminde gerekli olan hassas işleme uygun olmasını sağlarToplam Kalınlık Değişimi (TTV) tipik olarak 20 μm'den azdır ve wafer boyunca tekdüzeliği sağlar.
- Düz veya Çentikli: Aygıt işleme sırasında yönelimi kolaylaştırmak için, wafer tipik olarak kenarında düz veya çentik ile işaretlenir, bu da kristalin yönelimini gösterir (111).Bu, fotolitografi ve kazım aşamalarında waferin hizalamasına yardımcı olur..
8 inç (111) Silikon Wafers'in Uygulamalar
-
Güç Yarım iletken cihazları: 8 inç (111) silikon levha, diyotlar, transistörler ve güç MOSFET'leri (Metal-Oksit-Yarı iletken Alan Etkisi Transistörleri) gibi güç cihazlarında yaygın olarak kullanılır.Bu cihazlar, elektrikli araçlar gibi uygulamalarda yüksek voltaj ve akımları yönetmek için gereklidir., yenilenebilir enerji sistemleri (güneş ve rüzgar enerjisi gibi) ve elektrik ağları.
-
Mikroelektromekanik sistemler (MEMS): Tek bir çip üzerinde mekanik ve elektrik bileşenlerini birleştiren MEMS cihazları, mekanik dayanıklılığı, hassasiyeti ve yüzey özellikleri nedeniyle (111) yöneliminden yararlanır.MEMS cihazları sensörler gibi çeşitli uygulamalarda kullanılır., aktüatörler, hızlandırıcılar ve otomobil, tıbbi ve tüketici elektroniklerinde bulunan jiroskoplar.
-
Fotovoltaik (Güneş) hücreleri: (111) yönelimi, silikon tabanlı güneş hücrelerinin performansını artırabilir.Waferin üstün elektron hareketliliği ve verimli ışık emici özellikleri, yüksek verimli güneş panelleri için uygun hale getirir, hedefi mümkün olduğunca çok güneş ışığını elektrik enerjisine dönüştürmektir.
-
Optoelektronik cihazlar: (111) silikon levha, ışık sensörleri, fotodetektorlar ve lazerler de dahil olmak üzere optoelektronik cihazlarda da kullanılır.Yüksek kaliteli kristal yapısı ve yüzey özellikleri, bu uygulamalarda gerekli olan yüksek hassasiyeti destekler..
-
Yüksek performanslı IC'ler: Bazı yüksek performanslı entegre devreler (IC), RF (radyo frekans) uygulamalarında ve sensörlerde kullanılanlar dahil,kullan (111) özgün fiziksel özelliklerinden yararlanmak için yönlendirilmiş silikon levhalar.
Si waferinin uygulama resmi
Üretim süreci
8 inç (111) silikon levha için üretim süreci tipik olarak birkaç önemli adımı içerir:
- Kristal Büyüme: Yüksek saflıkta silikon, Czochralski işlemi gibi yöntemlerle erimiş ve büyük tek kristal haline getirilmiştir.
- Wafer Kesme: Silikon kristali istenen çapta ince, düz disklere kesilir.
- Poliş ve Temizlik: Wafer, yüzey kusurlarını ve kirliliği ortadan kaldırmak için pürüzsüz, ayna benzeri bir bitki haline getirilmiştir.
- Denetim ve Kalite Kontrolü: Waferler, gelişmiş metroloji ekipmanları kullanarak kusurlar, kalınlık değişimi ve kristal yönelimi için titiz bir şekilde denetlenir.
Sonuçlar
8 inçlik (111) silikon levha, çeşitli ileri teknolojilerde çok önemli bir rol oynayan son derece özel bir malzemedir.Termal, ve mekanik özellikleri ile yüksek güçlü yarı iletken cihazlar, MEMS, fotovoltaik ve optoelektronik için idealdir.ve doping türü, bu levha farklı uygulamaların özel ihtiyaçlarını karşılamak için uyarlanabilir ve modern elektronik ve enerji çözümlerinin ilerlemesine katkıda bulunur.
