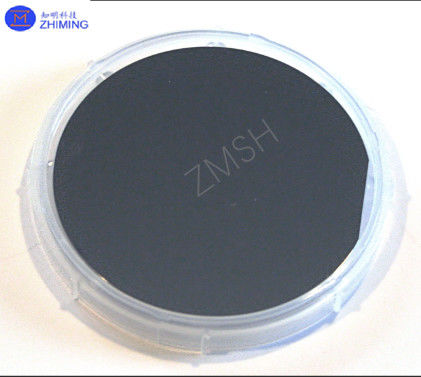

InAs Substrat 2 inç 3 inç 4 inç 5 inç 6 inç Un/S/Zn Tipi N/P Poli DSP/SSP
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | İndiyum Arsenit (InAs) Substrat |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 25 |
|---|---|
| Fiyat: | undetermined |
| Ambalaj bilgileri: | köpüklü plastik + karton |
| Teslim süresi: | 2-4hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 ADET / Hafta |
|
Detay Bilgi |
|||
| Malzeme: | İndiyum arsenit (InAs) | Bant aralığı: | 0,354 eV (300 K'de doğrudan bant aralığı) |
|---|---|---|---|
| Elektron hareketliliği: | > 40.000 cm²/V·s (300 K), yüksek hızlı elektronik cihazlara olanak sağlar | Etkili Kütle: | Elektron etkin kütlesi: ~0,023 m₀ (serbest elektron kütlesi) |
| kafes sabiti: | 6,058 Å, GaSb ve InGaAs gibi malzemelerle iyi uyum sağlar | Isı İleticiliği: | ~0,27 W/cm·K, 300 K'de |
| İçsel Taşıyıcı Konsantrasyonu: | ~1,5 × 10¹⁶ cm⁻³ 300 K'de | Yıkım Endeksi: | ~3,51 (10 µm dalga boyunda) |
| Vurgulamak: | 5 inç INAs Substrate,6 inç INAs Substrate,4 inç INAs Substrat |
||
Ürün Açıklaması
InAs Substrat 2 inç 3 inç 4 inç 5 inç 6 inç Un/S/Zn Tip N/P DSP/SSP
İndyum Arsenür (InAs) Substratlarının soyutlaması
İndyum Arsenür (InAs) substratları, elektrik ve optik özelliklerinin benzersiz kombinasyonu sayesinde gelişmiş yarı iletken teknolojilerinin geliştirilmesinde gereklidir.III-V bileşik yarı iletken olarak, InAs, oda sıcaklığında 0,36 eV'lik dar bant aralığı nedeniyle özellikle değerlidir ve bu da kızılötesi spektrumda etkili bir şekilde çalışmasına izin verir.Bu, InAs'i kızılötesi fotodetektorlar için ideal bir malzeme haline getirir.Ayrıca, yüksek elektron hareketliliği hızlı yük taşımalarını sağlar.İletişim sistemlerinde ve yüksek frekanslı uygulamalarda kullanılan transistörler ve entegre devreler gibi yüksek hızlı elektronik için çok önemlidir.
Ayrıca, InAs, yeni ortaya çıkan kuantum teknolojileri alanında kilit bir rol oynamaktadır.Kuantum cihazlarının geliştirilmesinde kilit rol oynayan, kuantum bilişim ve kuantum iletişim sistemleri için kubitler de dahil olmak üzere. InAs'i InP ve GaAs gibi diğer malzemelerle entegre etme yeteneği çok yönlülüğünü daha da artırır.Lazer diyotları ve ışık yayıcı diyotlar gibi optoelektronik cihazlar için gelişmiş heterostructures oluşturulmasına yol açan.
InAs substratlarının özellikleri
1- Sıkı bir bandgap.
InAs, oda sıcaklığında 0,354 eV'lik bir bant boşluğuna sahiptir, bu da uzun dalga boylu kızılötesi (LWIR) algılama için mükemmel bir malzeme olarak konumlandırır.Dar bant aralığı düşük enerjili fotonları tespit etmede yüksek hassasiyeti sağlar, termal görüntüleme ve spektroskopide uygulamalar için çok önemlidir.
2Yüksek Elektron Hareketliliği
InAs'in öne çıkan özelliklerinden biri, oda sıcaklığında 40.000 cm2/V•s'yi aşan olağanüstü elektron hareketliliğidir.Bu yüksek hareketlilik, yüksek hızlı ve düşük güçli elektronik cihazların geliştirilmesini kolaylaştırıyorYüksek elektron hareketliliği transistörleri (HEMT) ve terahertz osilatörleri gibi.
3Düşük etkili kütle
InAs'deki düşük etkili elektron kütlesi, yüksek taşıyıcı hareketliliğine ve azaltılmış dağılmaya yol açar, bu da yüksek frekanslı uygulamalar ve kuantum taşıma çalışmaları için idealdir.
4- Mükemmel bir ızgara eşleşmesi.
InAs substratları, Gallium Antimonide (GaSb) ve Indium Gallium Arsenide (InGaAs) gibi diğer III-V malzemeleriyle iyi bir ızgara uyumluluğu göstermektedir.Bu uyumluluk heterostructures ve çoklu bağlantı cihazlarının üretimini mümkün kılar., gelişmiş optoelektronik uygulamalar için çok önemlidir.
5Güçlü kızılötesi tepki.
InAs'in kızılötesi spektrumdaki güçlü emilimi ve emisyonu, 3-5 μm ve 8-12 μm spektral bölgelerde çalışan lazerler ve dedektörler gibi fotonik cihazlar için optimum bir malzeme haline getirir.
| Mülkiyet | Açıklama |
|---|---|
| Çaprazlık | 0.354 eV (300 K'da doğrudan bant boşluğu) |
| Elektron Hareketliliği | > 40.000 cm2/V·s (300 K), yüksek hızlı elektronik cihazları mümkün kılan |
| Etkili Kütle | Elektron etkin kütlesi: ~ 0,023 m0 (serbest elektron kütlesi) |
| Çerez Sabiti | 6.058 Å, GaSb ve InGaAs gibi malzemelerle iyi uyumludur. |
| Isı İleticiliği | ~0.27 W/cm·K 300 K'da |
| İçsel taşıyıcı konsantrasyonu | ~ 1,5 × 1016 cm−3 300 K'da |
| Yıkım Endeksi | ~3.51 (10 μm dalga boyunda) |
| Kızılötesi Yanıt | 3 ¢5 μm ve 8 ¢12 μm aralığında dalga boylarına duyarlı |
| Kristal yapısı | Çinko karışımı (yüz merkezli kübik) |
| Mekanik Özellikler | Hırçın ve işleme sırasında dikkatli bir muamele gerektirir |
| Isı Genişleme katsayısı | ~4.6 × 10−6 /K 300 K'da |
| Erime Noktası | ~942 °C |
InAs substratlarının üretimi
1Kristal Büyüme.
InAs substratları öncelikle Czochralski (CZ) yöntemi ve Dikey Eğitim Dondurma (VGF) yöntemi gibi teknikler kullanarak üretilir.Bu yöntemler en az kusurlu yüksek kaliteli tek kristal sağlar.
-
Czochralski Yöntemi: Bu işlemde, bir tohum kristalı indiyum ve arsenik karışımına batırılır. Tohum yavaşça çekilir ve döndürülür, böylece kristal katman katman büyür.
-
Dikey Eğitimin Dondurması: Bu teknik, erimiş malzemeyi kontrol edilen bir ısı eğimi ile katılaştırmayı içerir ve daha az yer değiştirme ile tek tip bir kristal yapısı elde edilir.

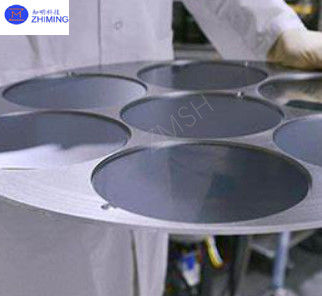

2Wafer İşleme
Kristal büyüdükten sonra, hassas kesme aletleri kullanarak istenen kalınlığa sahip waferlere kesilir.cihazın üretimi için gerekliKimyasal-mekanik cilalama (CMP) genellikle yüzey kusurlarını kaldırmak ve düzlüğü artırmak için kullanılır.
3. Kalite Kontrolü
X-ışını difraksiyonu (XRD), atomik kuvvet mikroskobu (AFM) ve Hall etkisi ölçümleri de dahil olmak üzere gelişmiş karakterize teknikleri, yapısal, elektrik,ve alt katmanların optik kalitesi.
InAs substratlarının uygulamalar
1Kızılötesi dedektörler.
InAs substratları özellikle termal görüntüleme ve çevre izleme için kızılötesi fotodetektorlarda yaygın olarak kullanılır.Uzun dalga boylarındaki kızılötesi ışığı algılama yetenekleri onları savunma alanında kullanmak için vazgeçilmez hale getiriyor, astronomi ve endüstriyel denetim.
2Kuantum Aygıtları.
InAs, düşük etkili kütlesi ve yüksek elektron hareketliliği nedeniyle kuantum cihazları için tercih edilen bir malzemedir.ve gelişmiş fotonik devreler.
3Yüksek Hızlı Elektronik
InAs'in yüksek elektron hareketliliği, HEMT'ler ve heterojunction bipolar transistörler (HBT'ler) de dahil olmak üzere yüksek hızlı transistörlerin geliştirilmesini sağlar.Bu cihazlar kablosuz iletişim uygulamaları için çok önemlidir., radar sistemleri ve yüksek frekanslı amplifikatörler.
4Optoelektronik
InAs substratları kızılötesi lazerlerin ve ışık yayıcı diyotların (LED) üretiminde kullanılır.
5Terahertz Teknolojileri
InAs'in özellikleri, terahertz radyasyon kaynakları ve dedektörleri için uygun hale getirir.
Soru ve Cevaplar
S: InAs Substratların avantajları nelerdir?
A:1Yüksek Duyarlılık: InAs tabanlı cihazlar kızılötesi ışığa mükemmel duyarlılık gösterir, bu da onları düşük ışık koşullarında ideal hale getirir.
2Çok yönlülük: InAs substratları, çok yönlü ve yüksek performanslı cihazların tasarlanmasını sağlayan çeşitli III-V malzemeleri ile entegre edilebilir.
3Ölçeklenebilirlik: Kristal büyüme tekniklerindeki ilerlemeler, modern yarı iletken imalatının taleplerini karşılayan büyük çaplı InAs levhaları üretmeyi mümkün kıldı.
Indium Arsenide (InAs) substratlarına benzer bazı ürünler
1. Galyum Arsenür (GaAs) Substratları
- Anahtar Özellikler: Doğrudan bant boşluğu (1,42 eV), yüksek elektron hareketliliği (~ 8,500 cm2/V·s) ve mükemmel termal iletkenlik (~ 0,55 W/cm·K).
- Başvurular: Yüksek frekanslı elektroniklerde, güneş hücrelerinde ve LED'ler ve lazer diyotları gibi optoelektroniklerde yaygın olarak kullanılır.
- Avantajlar: İyi kurulmuş üretim süreçleri, birçok uygulama için uygun maliyetli hale getiriyor.
2. Indium Fosfür (InP) substratları
- Anahtar Özellikler: Doğrudan bant boşluğu (1,34 eV), yüksek elektron hareketliliği (~ 5,400 cm2/V·s) ve InGaAs ile mükemmel ızgara eşleşmesi.
- Başvurular: Yüksek hızlı fotonik cihazlar, optik iletişim sistemleri ve kuantum kaskad lazerleri için gereklidir.
- Avantajlar: Yüksek termal iletkenlik ve yüksek güç uygulamaları için uygunluk.
Etiket: # InAs Substrate #Yarım iletken altyapı
