Silikon Wafer 4 inç 8 inç Tek taraflı Çift taraflı 350um kalınlığı P doped B doped

Silikon Wafer 4 inç 8 inç Tek taraflı Çift taraflı 350um kalınlığı P doped B doped

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: ZMSH
Model numarası: Safir Gofret

Ödeme & teslimat koşulları:

Min sipariş miktarı: 25
Teslim süresi: 4-6hafta
Ödeme koşulları: T/T
En iyi fiyat İletişim

Detay Bilgi

Material: Single Crystal Silicon Wafer Growth Method: MCZ
Orientation: <100> Type/ Dopant: P/ Boron
Thermal Expansion Coefficient: 2.6·10-6°C -1 Electrical Resistivity: 10-20 ohm-cm
Vurgulamak:

8 inç silikon plaka

,

Çift taraflı silikon levha

,

Tek taraflı silikon levha

Ürün Açıklaması

Silikon wafer 4 inç 8 inç Tek taraflı Çift taraflı cilalama



Özet



Silikon levhaları, yüksek saflıklı tek kristal silikon ingotlardan kesilen ince, düz disklerdir.yarı iletken cihazlar için temel substratlar- Özel elektrik iletkenlik özellikleri,Fosfor veya bor gibi elementlerle doping, onları ideal yaparEntegre devreler ve transistörler imalatıBu levhalar, bilgisayarlar, akıllı telefonlar ve güneş hücreleri de dahil olmak üzere çok çeşitli elektronik cihazların işlevselliğinin ayrılmaz bir parçasıdır.Üretim süreci, kristalleme teknikleri içerir.Czochralski yöntemi, ardından istenen elektrik özelliklerine ulaşmak için hassas dilimleme, cilalama ve doping.






Şirket Girişi



Şirketimiz, ZMSH, uzun zamandır yarı iletken endüstrisinde önde gelen bir oyuncu.On yıldan fazlaFabrika uzmanlarından ve satış personelinden oluşan profesyonel bir ekibimiz var.Çeşitli müşteri ihtiyaçlarını karşılamak için hem özel tasarımlar hem de OEM hizmetleri sunarZMSH'de, her aşamada müşteri memnuniyetini sağlamak için hem fiyat hem de kalite açısından üstün ürünler sunmaya kararlıyız.Daha fazla bilgi için veya özel gereksinimlerinizi tartışmak için bizimle iletişime geçmenizi istiyoruz..








Silikon levha teknik parametreler





  4 inç 8 inç.
Malzeme Tek Kristal Silikon Wafer Tek Kristal Silikon Wafer
Büyüme Yöntemi CZ CZ
Yönlendirme <100> +/- 0,5 derece <100> +/- 0,5 derece
Çapraz 100 mm +/- 0,5 mm 200 mm +/- 0,2 mm
Kalınlığı 525 um +/- 25 um (SSP) 725 um +/- 25 um (SSP)
Birincil düz/çentik yönelim < 110> +/-1 derece < 110> +/-1 derece
Tip/ Dopant P/ Bor P/ Bor
Elektrik Direnci 10-20 ohm-cm 1 ~ 50 ohm-cm
GBIR/TTV 10 mm 5 μm










Silikon levhalar Uygulamalar



Silikon levhaları, elektronik ve yarı iletken endüstrilerinde çok çeşitli uygulamalara sahip önemli bileşenlerdir:

  • Entegre devreler (IC): Silikon levhalar, bilgisayarlar, akıllı telefonlar ve diğer birçok elektronik cihaz için gerekli olan IC'lerin substratı olarak hizmet eder.ve diğer kritik bileşenler.
  • Güneş hücreleri: Silikon levhalar güneş enerjisi üretimi için fotovoltaik (PV) hücreler üretmek için kullanılır.
  • Sensörler: Silikon tabanlı sensörler, otomobil, tıbbi ve endüstriyel sektörlerde kritik olan sıcaklık sensörleri, basınç sensörleri ve hareket sensörleri de dahil olmak üzere çeşitli uygulamalarda kullanılır.
  • Güç cihazları: Silikon levhalardan yapılmış güç tranzistörleri, özellikle elektrikli araçlar ve endüstriyel ekipmanlar gibi yüksek voltajlı, yüksek akımlı uygulamalarda, elektronik cihazlarda güç yönetiminde kilit rol oynamaktadır.
  • LED ve Optoelektronik: Silikon levhaları, ekranlarda, aydınlatma ve iletişim sistemlerinde kullanılan ışık yayıcı diyotların (LED) ve diğer optoelektronik cihazların üretiminde de kullanılır.
  • MEMS (Mikroelektro-mekanik sistemler): Akıllı telefonlardaki hızlandırıcılardan arabalardaki hava yastıklarına kadar her şeyde kullanılan MEMS cihazları, sıklıkla hassasiyetleri ve dayanıklılıkları nedeniyle silikon levhalar üzerinde üretilir.

Bu uygulamalar, modern teknolojide silikon levhaların çok yönlülüğünü ve önemini göstermektedir.

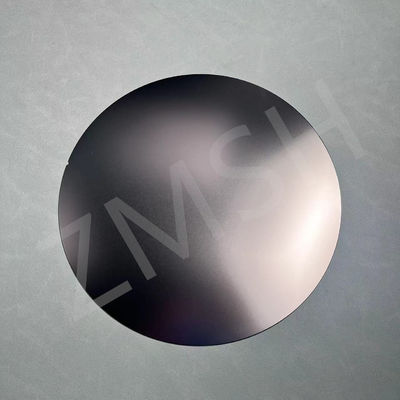

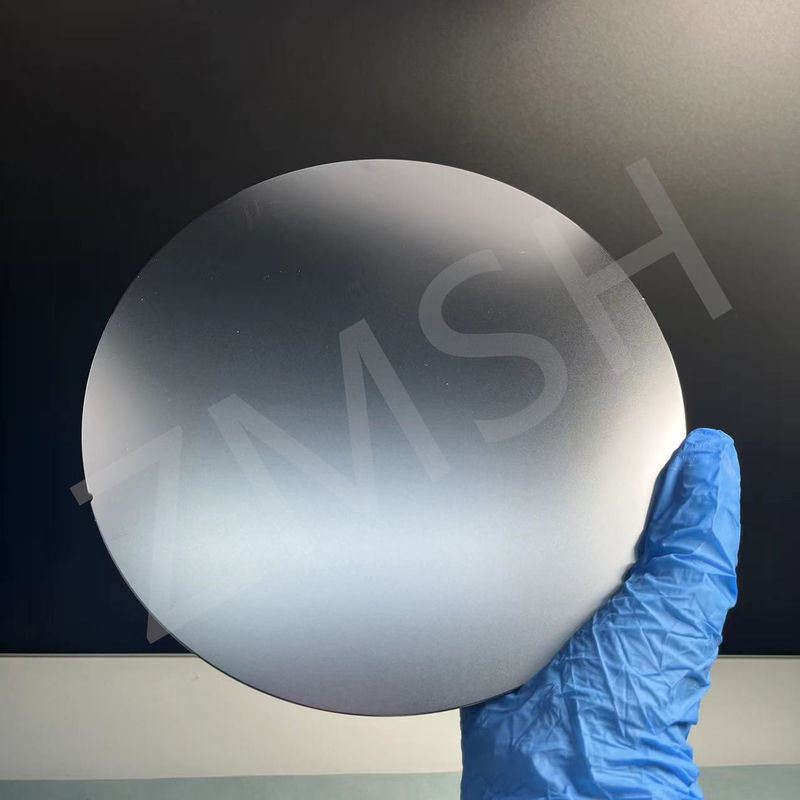

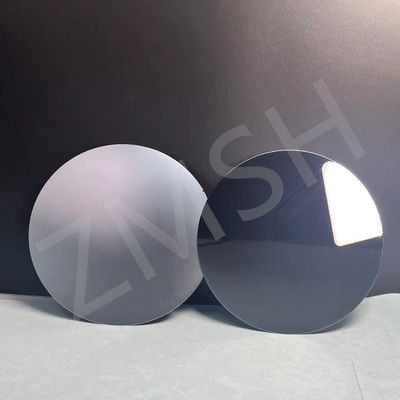

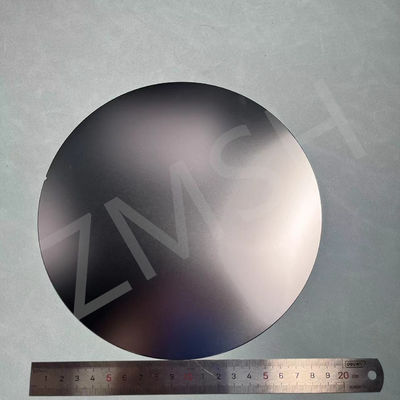

Ürün Görüntüsü - ZMSH



Silikon Wafer 4 inç 8 inç Tek taraflı Çift taraflı 350um kalınlığı P doped B doped 0Silikon Wafer 4 inç 8 inç Tek taraflı Çift taraflı 350um kalınlığı P doped B doped 1Silikon Wafer 4 inç 8 inç Tek taraflı Çift taraflı 350um kalınlığı P doped B doped 2Silikon Wafer 4 inç 8 inç Tek taraflı Çift taraflı 350um kalınlığı P doped B doped 3






Silikon plakaFAQ



S:Silikon plaka nasıl yapılır?

A:Silikon plaka yapmak için, yüksek saflıkta silikon önce Siemens işlemi ile kumdan çıkarılır.Tek büyük bir kristal oluşturur ve buna bir top denir.Bu top, yapısını korumak için dikkatlice soğutulur. Bir kere katılaştıktan sonra, bu top elmas testere kullanarak ince, yuvarlak wafers halinde dilimlenir. Dilimler daha sonra pürüzsüz bir görünüm elde etmek için cilalanır.kusursuz yüzeyWaferler, elektrik özelliklerini değiştirmek için belirli kirliliklerle dopalandırılır ve yarı iletken cihaz üretiminde kullanılmadan önce daha fazla temizlik ve denetimden geçilir.



S: Silikon plaka nasıl kesilir?

A:Silikon plaka kesmek hassas bir işlemdir ve plaka hasar görmemek için hassasiyet gerektirir.

  1. Hazırlık: Silikon levha öncelikle temizlenir ve kusursuz ve parçacıklardan arınmış olduğundan emin olmak için denetlenir.
  2. Kesmek: Silikon plaka genellikle daha büyük bir silikon ingot veya top kullanarak dilimlenir.elmas testereTestere, malzemeyi kesmek için gerekli sertliği sağlayan elmaslarla gömülü döner bir bıçak kullanır.
  3. Soğutma: Dilimleme sırasında, wafer aşırı ısınmayı önlemek için sıvı (genellikle su veya soğutucu maddeler) kullanarak soğutulur, bu da termal stres veya çatlamaya neden olabilir.
  4. Kalınlık Kontrolü: Wafer kalınlığı kesim sürecinde hassas bir şekilde kontrol edilir.Wafer kalınlığı, uygulamaya bağlı olarak yüzlerce mikron'dan birkaç mikrone kadar değişebilir.
  5. Polişleme: Dilimlendikten sonra waferin kenarları pürüzsüzlüğünü sağlamak ve kabalık veya mikro çatlakları ortadan kaldırmak için cilalanır.
  6. Kalite Kontrolü: Wafer daha sonra yarı iletken üretiminde kullanımını etkileyebilecek herhangi bir kusur veya hasar için denetlenir.

Kesim işlemi, waferlerin daha fazla işleme yönelik yapısal bütünlüklerini ve performanslarını korumalarını sağlamak için son derece hassas bir şekilde yapılır.



S: Silikon plakaların boyutu nedir?

A: Silikon levhalar genellikle çaplarına göre ölçülen birkaç standart boyutta mevcuttur.4 inç (100 mm),150 mm,8 inç (200 mm), ve12 inç (300 mm).12 inç (300 mm)wafer, modern yarı iletken üretiminde en yaygın olarak kullanılanıdır, çünkü wafer başına daha fazla çip sağlayarak daha yüksek üretim verimliliğine izin verir.4 inç ve 6 inç gibi daha küçük levhalar hala bazı özel uygulamalarda kullanılırken, entegre devrelerin ve yarı iletken cihazların seri üretiminde maliyet verimliliği açısından genellikle daha büyük levhalar tercih edilir.
