İyon implantasyonu, yarı iletken endüstrisinde birincil doping yöntemidir.Aynı zamanda kütle ayrımı ve ışın kollimasyonu için manyetik alanlarYüksek hassasiyetli kontrol yoluyla, yerleştirilen dozun tekdüzeliğini sağlar.
Kesin kontrol, anisotropik özellikler ve oda sıcaklığında işleme dahil olmak üzere avantajları nedeniyle, entegre devreler, bileşik yarı iletkenler,ve ekran panelleriİyon ekleme ekipmanları karmaşık yapıları ve önemli teknik zorluklar sunar.Yarım iletken üretim iş akışında kritik makinelerden biri haline getirir.
Yarım iletkenler araştırma ve geliştirme ve üretim alanında yirmi yıldan fazla deneyime sahip olmak, sürekli teknolojik yeniliklerle birlikte,Elektrostatik hızlanma dahil olmak üzere birkaç önemli teknolojide atılımlar yaptık., doz kontrolü ve elektromanyetik kütle ayrımı iki orta akımlı iyon implantör modelinin geliştirilmesine yol açtı.Şirket, iyon ekimi ekipmanlarının kapsamlı bir kapsam elde etmek için ürün portföyünü genişletmeye kararlı., böylece yarı iletken üretim sektörüne tam bir iyon implantasyon çözümü sunar.

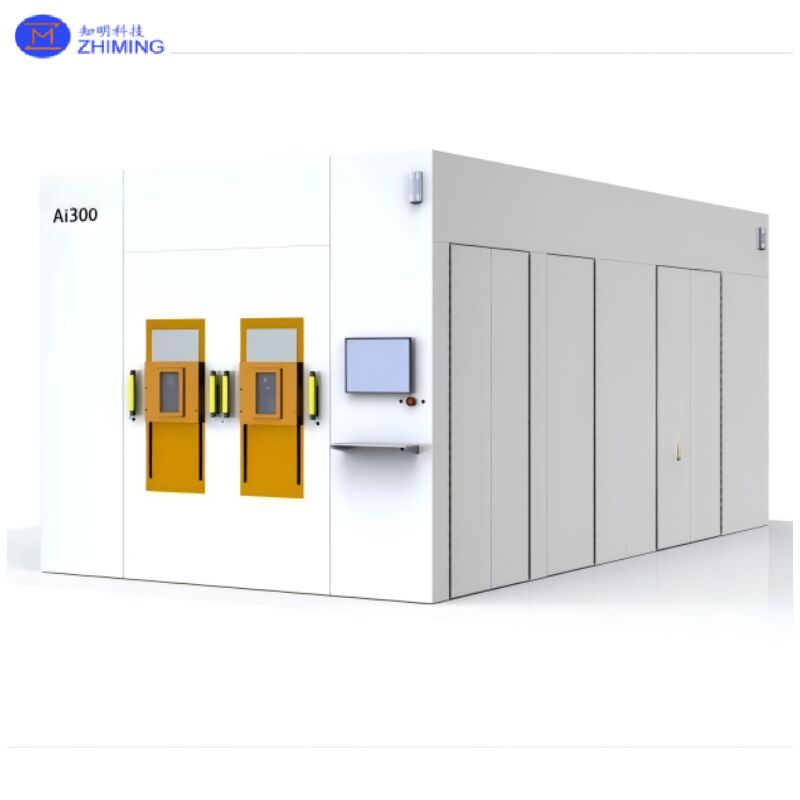

Ai300OrtaÇizgiİyon implantatörü (12 inç)
(1) ÜrünGenel bakış
Ai300 birortaışın12 inç wafer için tasarlanmış iyon implantasyon sistemiişlemeiçindeGelişmişyarı iletkenÜretimÖyle.esas olarakiçin kullanılırorta-Dozveorta- Çok yüksek.Enerjiimplantasyon adımları,dahil- Evet.oluşum,kanalmühendislik, vehafifçedopedboşaltmaCMOS'daki (LDD) yapılarİşlemlerSistem dopantın kesin kontrolünü sağlar.derinlikvekonsantrasyonProfillerİçindensabitışınteslimatvedoğruaçıkontrol,mümkün kılanoptimizasyoncihazelektrikliözellikleri.
(2) AnahtarÖzellikler
Wafer boyutu: 12 inç
EnerjiAralık: 5 ̊300 keV
İmplanttürleri: C, B, P, N, He, Ar
İmplantaçı: 0° 45° (doğruluk≤0.1°)
DozuAralık: 1E111E16 iyon/cm2
Çizgiistikrarlı: ≤10%/saat
Çizgiparalellik: ≤0,1°
Devamı: ≥ 500 WPH
Tekdüzelik/Tekrarlanabilirlik: ≤0,5%
(3)TeknikÖzellikleri ve Avantajları
Ai300bütünleştiriyorYüksek-istikrarlıİyon kaynağı veGelişmişışınKontrol sistemi,...güvenliEn azışındalgalanmasırasındauzatılmışoperasyonMükemmel.ışınparalellikGarantilerTekdüze dopantdağıtımwafer boyunca, yanikritikiçinGelişmişÜstelik, yüksek verimliliği yüksek-hacimÜretim(HVM)Gereksinimler12 inçlik fabrikalarda.
(4)Başvurular
Gelişmişmantıkcihazlar(CMOS, FinFET)
DRAM ve NAND belleği
Kesinlikdopingİşlemler
Sık Sorulan Sorular
1İyon ekimi nedir ve yarı iletkenlerde neden önemlidir?Üretim?
İyon ekimi birişlemiiçinde dopant iyonlarıHızlandırılmışve bir yarı iletken substratına yerleştirilmişdeğiştirmekOnunelektrikliözellikleriGeleneksel difüzyon yöntemleriyle karşılaştırıldığında, iyon ekimidopant üzerinde kesin bir kontrolkonsantrasyon,derinlik, ve yandağıtım... yaparak.vazgeçilmeziçinGelişmişyarı iletkencihazÜretim.
2Aradaki fark nedir?ortaışınve yüksekışınİyon implantları mı?
OrtaışınimplantatörlerGeneldeiçin kullanılırhassasiyetdopingbaşvurularileorta derecedeDozve daha genişEnerjiDeğirmenler gibioluşumvekanalmühendislik. YüksekışınDiğer taraftan, implantatörler,Yüksek-Dozimplantasyondaha yüksekışınAkıntılar,GenellikleKaynak olarak kullanılır/boşaltmaoluşumve iletişimmühendislik.
3Nasıl doğru iyon ekim sistemi seçerim?işlemi?
BuSeçimBirkaç anahtar bağlıdırfaktörler:
Dozugereksinim(düşük/ortavs yüksekDoz)
EnerjiAralık(sığvs derin bağlantı)
Wafer boyutu(6/8 inç vs 12 inç)
Malzeme türü(Si vs SiC)
Örneğin:
Ai300'ü kullanGelişmişCMOShassasiyetdoping
Ai80HC'yi yüksek...DozKaynak/boşaltmaİşlemler
SiC yüksek sıcaklıkta yerleştirmek için Ai350HT kullanın.
