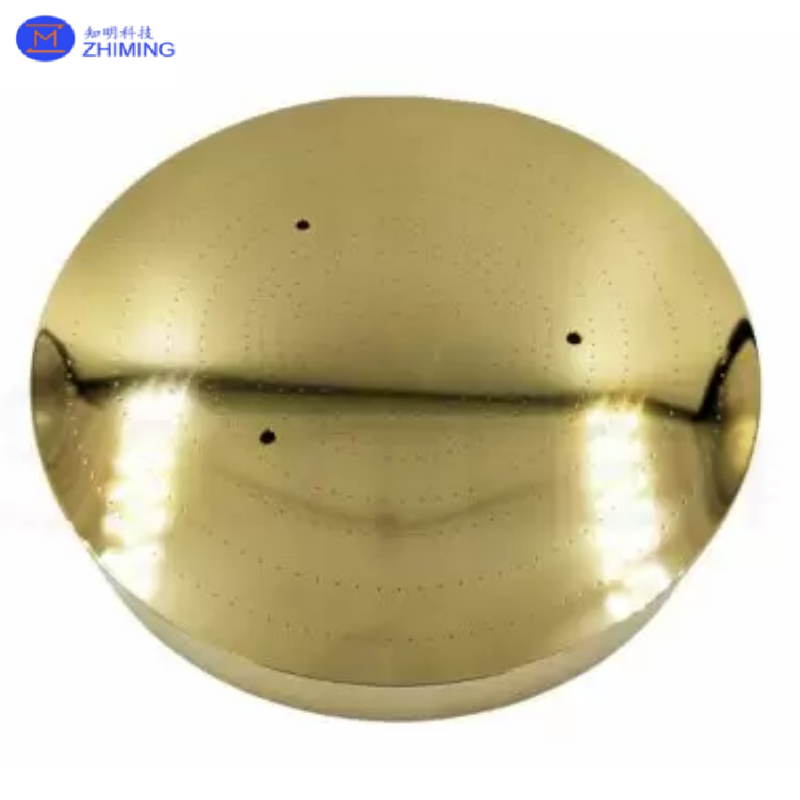

Sonda İstasyonu Chuck Ürün Tanıtımı

Sonda istasyonu çak, bir sonda istasyonunun anahtar bileşenidir ve elektrikli test ve cihaz karakterifikasyonu sırasında waferleri veya numuneleri desteklemek, tutmak ve konumlandırmak için tasarlanmıştır.Ofeller için istikrarlı bir test platformu sağlar, çipler, substratlar ve yarı iletken cihazlar, prob iğneleri ile test edilen cihaz arasındaki güvenilir teması sağlar.

Çak yaygın olarak wafer sondalama, yarı iletken parametresi testi, arıza analizi, Ar-Ge doğrulama ve üretim denetimi için kullanılır.Çak standart bir çak olarak tasarlanabilir, vakum çak, sıcak çak veya özel yüzey işleme ve montaj yapısı ile özel çak.

Ürün Fonksiyonu

Sonda istasyonu çakının ana işlevi, problama sürecinde wafer veya numuneyi düz, istikrarlı ve doğru bir şekilde konumlandırmaktır.Çak numune hareketini engeller ve elektrik ölçümlerinin tekrarlanabilirliğini ve doğruluğunu artırır.

Sıcaklıkla ilgili testler için, çak, ölçüm sırasında istikrarlı termal kontrolü desteklemek için ısıtma modülleri, sıcaklık sensörleri veya soğutma yapılarıyla da entegre edilebilir.

Temel Özellikler

Sabit Wafer Tutma

Çak yüzeyi, sondlama sırasında wafer veya örneği sıkıca desteklemek için tasarlanmıştır.

Yüksek yüzey düzlüğü

Hassas işleme ve cilalama, sabit wafer teması ve doğru prob testi için önemli olan iyi bir yüzey düzlüğü sağlamaya yardımcı olur.

İsteğe bağlı vakum tasarımı

Çak, farklı numune boyutlarına ve test gereksinimlerine uyacak şekilde vakum delikleri, halka şeklindeki vakum olukları veya çok bölgelik vakum emici yapılarla tasarlanabilir.

İyi Termal Performans

Sıcak çak uygulamaları için, ısıtma verimliliğini ve sıcaklık eşitliğini artırmak için iyi ısı iletkenliğine sahip malzemeler seçilebilir.

Özel yüzey işlemi

Altın kaplama, nikel kaplama, anodlama, seramik kaplama veya diğer koruyucu kaplamalar gibi yüzey tedavileri, aşınma direnci, oksidasyon direnci, iletkenliği,veya yalıtım performansı.

Özel Montaj Arayüzü

Alt yapı, montaj delikleri, vakum portları ve bağlantı arayüzü, müşterinin prob istasyonu tasarımına göre özelleştirilebilir.

Kullanılabilir Türler

Özelleştirilebilir Özellikler

Tipik Uygulamalar

• Wafer düzeyinde sondalama
• Yarım iletken elektrik testi
• I-V / C-V ölçümü
• Çip ve ölçek testleri
• LED, Si, SiC, GaN, GaAs cihaz testleri
• Güç aygıtı ve RF aygıtı karakterize edilmesi
• Laboratuvar Ar-Ge ve arıza analizi
• Yüksek sıcaklıklı sonda istasyonu testleri

Sık Sorulan Sorular

S1: Bir sonda istasyonu çak nedir?

Bir sonda istasyonu çak, elektrikli test sırasında waferleri, yongaları veya substratları desteklemek ve sabitlemek için bir sonda istasyonunda kullanılan hassas bir tutucu platformdur.Bu örnek sabit tutmak yardımcı olur ve doğru bir şekilde konumlandırılırken sonda iğneleri cihazla temas.

S2: Çakın ana işlevi nedir?

Ana işlevi, prob sırasında wafer veya numuneyi sıkıca tutmaktır.ve yarı iletken testi için isteğe bağlı sıcaklık kontrolü.

S3: Çak hangi wafer boyutlarını destekleyebilir?

Çak farklı wafer boyutları için özel olabilir, gibi2 inç, 3 inç, 4 inç, 6 inç, 8 inç, veya müşteri gereksinimlerine göre diğer özel boyutlar.
