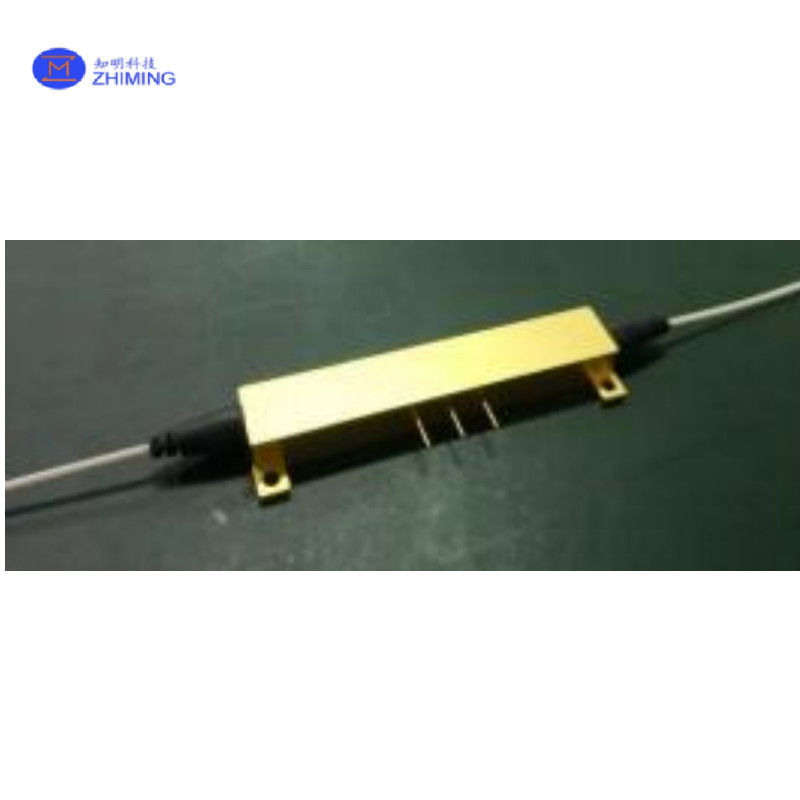

Lityum Niobat (LiNbO3) Y-Dalga Yönlendiricisi Modülatörü / Düşük Vπ 3.5V / Yüksek PER 25dB / FOG, FOCT, Kuantum İletişim ile uyumludur
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | C302/K202/K302/S202 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Ekleme Kaybı: | ≤ 4.0 dB | Bölünme oranı: | % 50 ± 3 |
|---|---|---|---|
| Pigtail Polarizasyon Crosstalk: | ≤ -28 dB | Ekleme Kaybı Varyasyonu: | ≤ 0,5 dB |
| Bölünmüş oran varyasyonu: | ≤ %5 | Yarım dalga voltajı: | ≤3.5v / ≤4.5v |
| Vurgulamak: | Lityum Niobat Modülatörü,Lityum Niobat Modülatör Modülatör |
||
Ürün Açıklaması
Ürün Tanıtımı
Y dalga kılavuzu modülatörü, kutuplaşma başlatması, dalga kılavuzu, ışın bölünmesi, ışın birleştirme,ve faz modülasyonu.
Fiber optik jiroskoplar ve fiber optik akım transformatörleri gibi interferometrik fiber sensör sistemlerinde temel bir optoelektronik bileşendir.
Y dalga kılavuzu modülatörü, düşük kayıplı optik dalga kılavuzları üretmek için bir proton değişim süreci kullanır.Modülasyon elektrot yapısını oluşturmak için dalga kılavuzunun üstüne metal ince bir film yatırılır.
The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.
Çalışma prensibi
Işık Bölme ve Birleştirme
Y şeklindeki bir optik dalga kılavuzu gelen ışığı iki yola ayırır. Dalga kılavuzu kollarından geçtikten sonra ışık yeniden birleşir.
Voltajlı Faz Değişimi
Dalga kılavuzuna yakın yerleştirilen elektrotlar bir voltaj uyguluyor. Bu voltaj, LiNbO3 kristalinin kırılma indeksini hafifçe değiştirir ve iki ışık yolu arasındaki faz farkı yaratır.
Müdahaleye dayalı çıkış
Işık yeniden birleştiğinde, faz farkı çıkış ışığının parlaklaşmasını veya zayıflamasını belirler.Vπ) ışığı "açık"tan "kapalı"ya tamamen değiştirebilir.. "
Kutuplaşma Dayanıklılığı
Kesin bir kutuplaşma durumunda ışığın seyahatini sağlamak için kutuplaşmayı koruyan liflerle entegre, hassas ölçümler için kritik.
Sıcaklığa dayanıklılık
LiNbO3'ün istikrarı, aşırı sıcaklıklarda bile (-45 ° C'den + 85 ° C'ye kadar) tutarlı bir performans sağlar.
Başvurular
Fiber Optic Gyroscopes (FOGs)
Inersyal navigasyon sistemlerinde temel bileşen olarak hizmet ederek, hassas faz modülasyonu yoluyla sub-milliradian açısal hız tespitini sağlar.
Uzay ve özerk araçlar için idealdir, düşük güç tüketimi ile uydularda ve dronelarda sıkı enerji kısıtlamalarını karşılar.
Akım Algılama Akıllı Şebeke
Gerçek zamanlı şebeke izleme ve hata tespiti için 100 kV'dan yüksek elektrik alanı müdahalelerine dirençli fiber optik akım transformatörlerinde (FOCT) pasif yüksek voltaj ölçümlerini etkinleştirmek,IEC 60044-8'e uygun.
Kuantum İletişim ve Algılama
Kuantum anahtar dağıtım (QKD) sistemlerinde, süper iletken tek fotonlu dedektörler için kriyojenik ortamlarla (-196°C) uyumlu GHz hızı foton durumu modülasyonunu desteklemek.
Yüksek Hızlı Optik İletişim
5G milimetre dalga fronthaul ve mikrodalga fotonik bağlantıları için DC-40 GHz RF bant genişliği sağlamak, düşük kayıp (< 0,5 dB) küçük mod alan kutuplaşma koruma fiber (MFD ≈5.3 μm).
Teknik özellikler
Aşağıdaki standart Y dalga kılavuzu modülatör ürünlerini sunabiliriz:
| Üretim | Dalga boyu | Girdi lif çapı [μm] | Çıkış lif çapı [μm] | Elyaf Türü | Paket Modeli | ||
|
Kod |
[nm] | Kaplama | Kaplama | Kaplama | Kaplama | - Hayır, hayır. | |
| Y1301 | 1310 | 80 | 165 | 80 | 165 | Küçük Mod Alan Polarizasyonu - Koruma | C302 |
| Y1303 | 1310 | 125 | 250 | 80 | 165 | Küçük Mod Alan Polarizasyonu - Koruma | K302 |
| S1301 | 1310 | 80 | 165 | 80 | 165 | Küçük Mod Alan Polarizasyonu - Koruma | S202 |
| S1302 | 1310 | 80 | 165 | 80 | 165 | Küçük Mod Alan Polarizasyonu - Koruma | K202 |
| Y1501 | 1550 | 80 | 165 | 80 | 165 | Küçük Mod Alan Polarizasyonu - Koruma | C302 |
| Kategoriler | Parametreler | Tipik Değer | ||
| Y13XX | S13XX | Y15XX | ||
|
Optik (Odan ısısı) |
Çalışma Dalga Boyutu | 1310nm | 1310nm | 1550nm |
| Ekleme Kaybı | ≤ 4,0 dB | |||
| Bölme oranı | 50 ± 3% | |||
| Polarizasyon Crosstalk (Pigtail Fiber) | ≤ -28 dB | |||
| Optik ((Tam sıcaklık aralığı) | Ekleme Kaybı Değişimi | ≤ 0,5 dB | ||
| Bölme oranı değişimi | % ≤ 5 | |||
| Polarizasyon Crosstalk (Pigtail Fiber) | ≤ -25dB | |||
| Elektrikli | Yarım dalga voltajı (Vπ) | ≤ 3,5 V | ≤ 4.5V | ≤ 4.5V |
| Çalışma bant genişliği | ≥ 100 MHz | |||
| Kalan yoğunluk modülasyonu | ≤ 4‰ | |||
| Diğerleri | Çalışma sıcaklığı | -45°C ila +70°C | ||
| Depolama sıcaklığı | -55°C ila +85°C | |||
| Düzleştirme Yöntemi | Hızlı Eksen Operasyonu | |||
| Fiber Uzunluğu | ≥1,5 metre (≥1,5 m) | |||
| Test Ürünü | Test Durumu |
| Yüksek Sıcaklıkta Depolama | +85°C, ≥48 saat |
| Düşük Sıcaklıkta Depolama | -55°C, ≥48 saat |
| Sıcaklık Döngüsü | -55°C'den +85°C'ye kadar, ≥10 döngü |

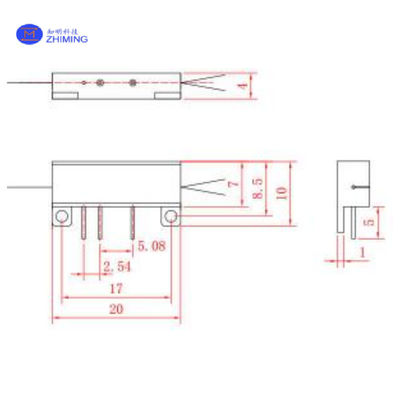

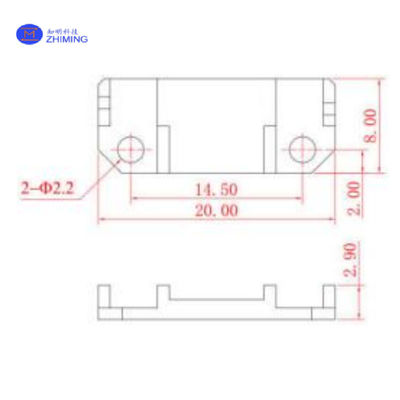

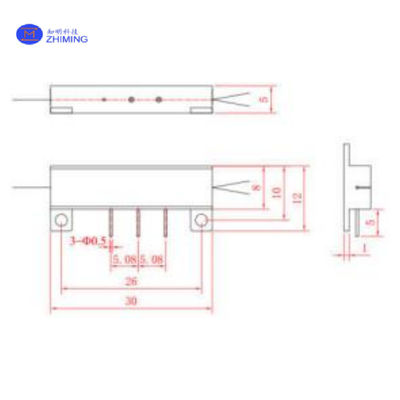

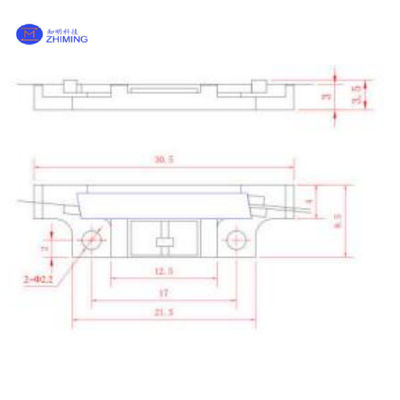

Mekanik çizimler
