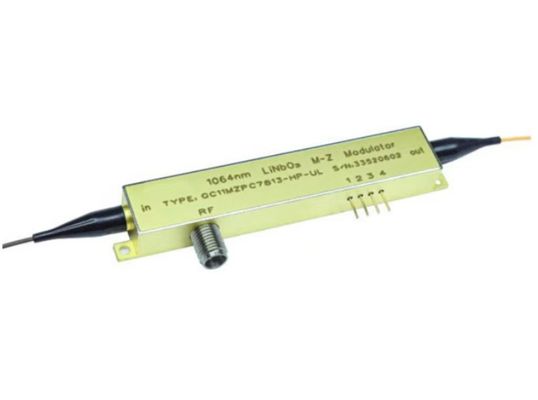

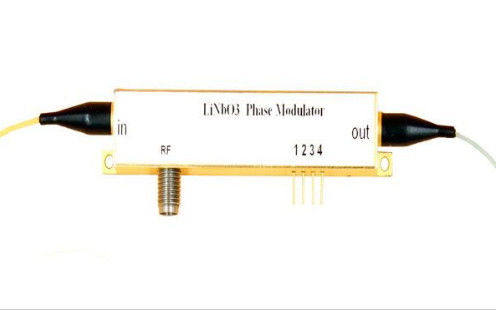

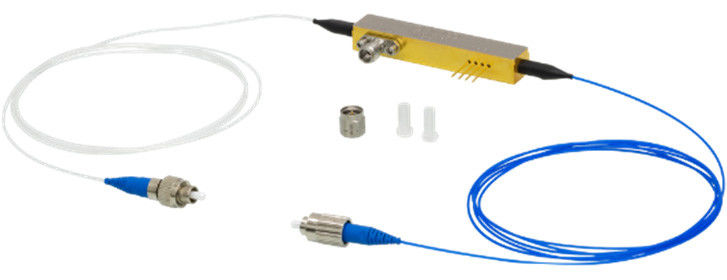

40 GHz çok bantlı Lityum Niobat Faz Modülatörü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | 40 GHz çok bantlı lityum niobat faz modülatörü |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | undetermined |
| Ambalaj bilgileri: | köpüklü plastik + karton |
| Teslim süresi: | 2-4hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 ADET / Hafta |
|
Detay Bilgi |
|||
| Optik Geri Dönüş Kaybı: | 40 DB | Optik Giriş Gücü (Olağanüstü Mod): | 100 mW |
|---|---|---|---|
| Optik giriş gücü (sıradan mod): | 10MWB | E/O bant genişliği (-3 dB): | 35 GHz |
| Çalışma Frekans Aralığı: | DC 1 MHz (Tipik) | kristal yönlendirme: | Z kesimi |
| Vurgulamak: | 40 GHz Lityum Niobat Faz Modülatörü,Çok bantlı Lityum Niobat Faz Modülatörü |
||
Ürün Açıklaması
40 GHz çok bantlı Lityum Niobat Faz Modülatörü
Özet
40 GHz Multi-Band Lityum Niobate (LiNbO3) Faz Modülatörü, yüksek hızlı optik iletişim, kuantum optik, mikrodalga fotonik,ve gelişmiş optik sinyal işlemeDış bir RF (radyo frekanslı) sinyali uygulayarak optik sinyalin fazını kesin bir şekilde kontrol etmeyi sağlar ve bu da onu modern fotonik sistemlerde kritik bir bileşen haline getirir.
Lityum niobatin üstün elektro-optik özelliklerinden yararlanarak bu faz modülatörü çok bantlı işleyişi destekler.geniş bir optik dalga boyları ve RF frekansları aralığında verimli modülasyon sağlayan40 GHz'e kadar frekanslarda çalışabilmesi, ultra hızlı sinyal modülasyonu ve düşük sinyal bozulması gerektiren uygulamalar için idealdir.
Çalışma prensibi
40 GHz lityum niobat faz modülatörü, dıştan uygulanan bir elektrik alanına yanıt olarak bir malzemenin kırılma indeksindeki değişimi tanımlayan Pockels etkisine dayanarak çalışır.Bir mikrodalga elektrotunu bir lityum niobat dalga kılavuzuna entegre ederek, cihaz iletilmiş optik sinyalin fazını etkili bir şekilde modüle eder.
Girdi Işığı:Sürekli dalga (CW) lazer sinyali modülatörün optik dalga kılavuzuna enjekte edilir.
RF sinyali uygulaması:Modülatörün elektrotlarına yüksek frekanslı bir RF sinyali (40 GHz'e kadar) uygulanır ve lityum niobat dalga kılavuzunun kırılma indeksinde hızlı bir değişime neden olur.
Faz modülasyonu:Optik dalga, uygulanan RF voltajına orantılı bir faz değişikliğine maruz kalır ve optik sinyalin hassas faz modülasyonunu sağlar.
Çıkış sinyali:Faz modüle edilmiş optik sinyal, yüksek hızlı iletişim ve gelişmiş optik uygulamalar için kullanılabilen kodlanmış bilgileri taşıyan cihazı terk eder.
Temel Özellikler
40 GHz Multi-Band Lityum Niobat Faz Modülatörü, şunları içeren çeşitli gelişmiş özelliklere sahiptir:
Yüksek bant genişliği: Yüksek hızlı optik iletişim için uygun 40 GHz'e kadar modülasyonu destekler.
Çok bantlı uyumluluk: C bantı (1530-1565 nm) ve L bantı (1565-1625 nm) da dahil olmak üzere birden fazla optik bantta verimli bir şekilde çalışır.
Düşük Ekleme Kaybı: Minimal sinyal zayıflaması ile yüksek optik iletim verimliliği sağlar.
Yüksek doğrusallık ve düşük bozulma: Sinyal bozulmasının minimumunu sağlar,QPSK (Quadrature Phase Shift Keying) ve QAM (Quadrature Amplitude Modulation) gibi gelişmiş modülasyon biçimleri için idealdir..
Istikrarlı ve Güvenilir Performans: Lityum niobat, çeşitli çevresel koşullarda güvenilir çalışmayı sağlayan mükemmel termal ve mekanik istikrarıyla bilinir.
Kompakt ve hafif tasarım: Optik iletişim ve fotonik sistemlere kolay bir entegrasyon sağlar.
Başvurular
Optik İletişim
400G, 800G ve ötesinde yüksek hızlı veri aktarımı için tutarlı optik iletişim sistemlerinde kullanılır.
Spektral verimliliği en üst düzeye çıkarmak için PM-QPSK (Polarizasyon Multiplexed Quadrature Phase Shift Keying) ve QAM (Quadrature Amplitude Modulation) gibi gelişmiş modülasyon şemalarını destekler.
Dense Wavelength Division Multiplexing (DWDM) sistemleri için optik vericilerde kilit bileşen.
Kuantum Optik ve Kuantum İletişim
Kuantum Anahtar Dağıtım (QKD) sistemlerinde ışığın kuantum durumlarını oluşturmak ve manipüle etmek için gereklidir.
Kesin optik faz kontrolü için kuantum bilgi işleminde kullanılır.
Karışık foton üretimi ve faz duyarlı kuantum deneyleri destekler.
Mikrodalga Fotoniği ve RF Sinyal İşleme
RF-over-fiber (RFoF) sistemlerini etkinleştirir, yüksek frekanslı sinyallerin minimum kayıp ile optik lifler üzerinden taşınması.
Uydu iletişim ve radar sistemlerinde ışın oluşturmak için optik fazlı dizi antenlerinde kullanılır.
Mikrodalga fotonik bağlantılarda sinyali yukarı dönüştürmeyi ve aşağı dönüştürmeyi kolaylaştırır.
Optik Algılama ve Metroloji
Kesin dönüş ölçümleri için fiber optik jiroskoplarda (FOG) kullanılır.
Metroloji ve spektroskopi uygulamaları için yüksek çözünürlüklü optik interferometri için kullanılır.
Yapısal sağlık izleme ve çevre algılama için dağıtılmış fiber optik algılamayı geliştirir.
Teknik özellikler
| LNP6118 | ||||
| Optik Özellikler | Min. | Tipik | En fazla. | |
| Çalışan Dalga uzunluğu | 1260 nm | / | 1625 nm | |
| Ekleme Kayıplar ((1310 nm) | / | 5.0 dB | 5.5dB | |
| Ekleme Kayıplar ((1550 nm) | / | 4.0 dB | 4.5 dB | |
| Optik Dönüş Kayıp | 40 dB | / | / | |
| Optik Giriş Güç (Fevkalade Mod) | / | / | 100 mW | |
| Optik Giriş Güç (Sıradan) Mod) | / | / | 10mWb | |
| RF Elektrikli Özellikler | Min. | Tipik | En fazla. | |
| E/O Bant genişliği (-3 dB) | / | 35 GHz | / | |
| Çalışan Sıklık Aralık | DC ...ya da 40 GHz ((Minimum) | |||
| RF Vπ(@10 GHz) | / | 7.0V | / | |
| RF Vπ(@30 GHz) | / | 8.5V | 9.5V | |
| S11 ((DC) ...ya da 25 GHz) | / | -12 dB | -10 dB | |
| S11(25 ...ya da 40 GHz) | / | -8 dB | -6 dB | |
| RF Liman Giriş Güç | / | / | 24 dBm | |
| Düşük Frekanslı Modülatör Özellikler | Min. | Tipik | En fazla. | |
| Çalışan Sıklık Aralık | DC 1 MHz (Tipik) | |||
| Vπ(@1 KHz) | / | 10V | / | |
| Çalışan Sıcaklık | 0°C | / | 70C | |
| Depolama Sıcaklık | -40C. | / | 85C | |
| Mekanik Özellikler | ||||
| Kristal Yönlendirme | Z kesimi | |||
| RF Bağlantı | Dişi 1,85 mm ((V) | |||
| Fiber Türü | Giriş:PANDA Kutuplaşma Korunması Çıkış:SMF-28 Tek Mod |
|||
| Fiber Bağlantılar | 2.0 mm Dar Anahtar FC/PC | |||
| Fiber Kurşun Uzunluk | 1.5m ((Tip.) | |||
| Fiber Ceket | 0900 μm gevşek tüp | |||
| tSMF-28 Corning Incorporated'ın tescilli bir ticari markasıdır. | ||||
Mekanik çizimler
