Sapphire rulman işleme için Pico hassas lazer sondaj makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Teslim süresi: | 6-8Ay |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Lazer tipi: | Piko-fiber lazer | Maksimum darbe frekansı: | 100kHz |
|---|---|---|---|
| Enerji aralığı: | 0.1-5 MJ | Darbe süresi: | <10^-12 saniye |
| Ortalama güç: | 20 kW'a kadar | eksenler: | 4 eksen (x, y, z, c) |
| Konumlandırma doğruluğu: | ±0,005 mm | en yüksek hız: | 500 mm/s (xyz eksenleri) |
| Vurgulamak: | Safir taşıyıcı lazer delme makinesi |
||
Ürün Açıklaması
Ürün Genel Görünümü

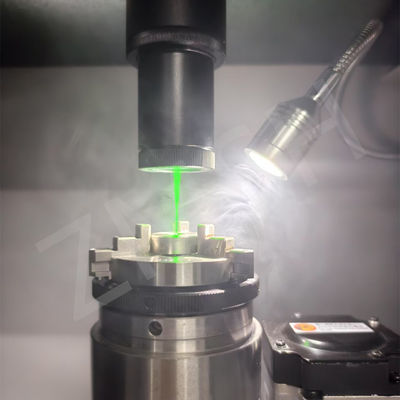

Ekipman, yüksek değerli malzemelerin hassas işlenmesi için tasarlanmış akıllı kontrol sistemleriyle ultra hızlı pikosekond lazer teknolojisini birleştirir.
- Pikosekond seviyesinde ultra hızlı işleme: 1064nm dalga boyunda, 0.1mJ'den 5mJ'ye (adım boyutu 0.1mJ) ayarlanabilir enerji seviyeleri ile puls süreleri <10^-12 saniye sağlar.Bu, termal hasarı (< 10μm ısı etkilenen bölge) en aza indirir ve mikro çatlaklanmayı ortadan kaldırır.
- Tam dijital kapalı döngü kontrolü: Endüstriyel sınıf PC'ler ve özel LaserMaster Pro yazılımı ile donatılmıştır, G-kod programlamasını, CAD otomatik dönüşümünü ve gerçek zamanlı yol optimizasyonunu destekler. konumlandırma doğruluğu ± 0'a ulaşır.005mm.
- - Hayır.Dört Eksenli Akıllı Sistem: ± 0.002mm tekrarlanabilirliği ve isteğe bağlı C-eksen dönmesi olan XYZ eksenleri, düzensiz delik desenleri için karmaşık çoklu görev yapmayı sağlar.
Tipik Uygulamalar:
- Yarım iletken endüstrisi: Wafer sondajı, mikro yapı üretimi
- Ultra sert malzemeler: Elmas aletler,aphir optik bileşen mikro delme
- Biyomedikal alan: Yapay eklemler, diş implantları için hassas sondaj
- Yeni enerji sektörü: Lityum iyonlu batarya mikro poroz dizi işleme
Teknik özellikler
|
Kategoriler |
Özellikler | - Hayır.Teknik Önemli Noktalar |
| Lazer Sistemi | Pico-fiber lazer, en yüksek güç ≥20kW | MOPA (Master Oscillator Power Amplifier) teknolojisi, nabız istikrarı < 3% |
| Hareket Kontrolü. | Dört eksenli servo motorlar, ±0,002mm tekrarlanabilirlik | ızgara ölçeği geri bildirimi + uyarlanmalı damping algoritması, maksimum hız 500mm/s |
| Görme Sistemi | 150x zoom optik + siyah beyaz CCD kamerası | 0.1μm çözünürlüklü görüntüleme, doğru konumlandırma için elektronik çapraz hizalama |
| Enerji Kontrolü. | Adım adım enerji ayarlama (0.1mJ artışlar) | Çeşitli malzeme kalınlıklarına uygun olarak optimize edilmiş |
| Yardımcı Sistemler | Çift modlu soğutma (su/hava), vakum çubuğu | Sürekli çalışma ve tehlikeli malzemelerin işlenmesi için uygun |
- Hayır.- Hayır.
- Hayır.
İşleme Performansı ve Kalite Güvencesi
1Olağanüstü İşleme Yeteneği- Hayır.

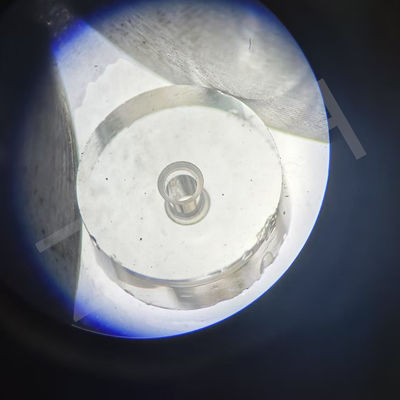

- - Hayır.Mikro delme: Minimum diyafram açısı φ0,5μm, derinlik-diametre oranı 1:50'e kadar (sert malzemelerde parçalanma yok)
- - Hayır.Karmaşık Yapılar: Konik delikleri (0,1° ∼5° ayarlanabilir), spiral olukları ve çok aşamalı delikleri tek bir işlemde destekler
- - Hayır.Yok edici kesim: Mikron altındaki hassasiyetle ince filmler (örneğin, PI filmi, grafen) için idealdir
- Hayır.2Sonundan sonuna Kalite Yönetimi- Hayır.
- - Hayır.Akıllı Telafi: Dinamik parametre ayarları ile lazer gücü dalgalanmaları ve termal deformasyon gerçek zamanlı izleme
- - Hayır.Süreç Veritabanı: 200'den fazla malzeme için önceden oluşturulmuş parametreler (metaller, seramik, değerli taşlar, kompozitler)
- - Hayır.Çeviride denetim: Delik boyutu dağılım haritalarının ve yüzey kabalığı analizi raporlarının otomatik olarak üretilmesi (Ra ≤0.8μm)
3Malzeme uyumluluk testi sonuçları- Hayır.
| - Hayır.Malzeme Türü- Hayır. | - Hayır.Tipik İşleme Sonuçları- Hayır. |
|---|---|
| Polikristalin Elmas (PCD) | Pürüzsüz kenarlı φ2μm delikler/sürünmeyen delikler |
| 18K altın | Oksitlenmemiş, mikron altındaki boş desenler |
| Tungsten Karbid (WC) | Diametrede tolerans ±1,5%, derinlik/diametre oranı 1:30 |
| Biyo cam | Düşük termal stresli sondaj, % 95'den fazla hücre canlılığı |

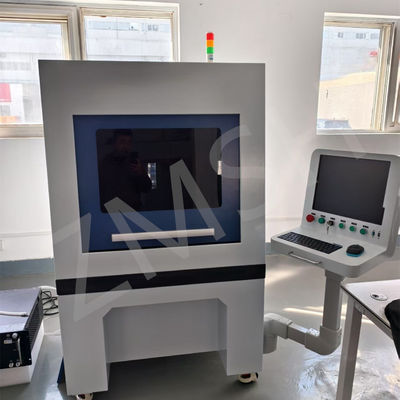

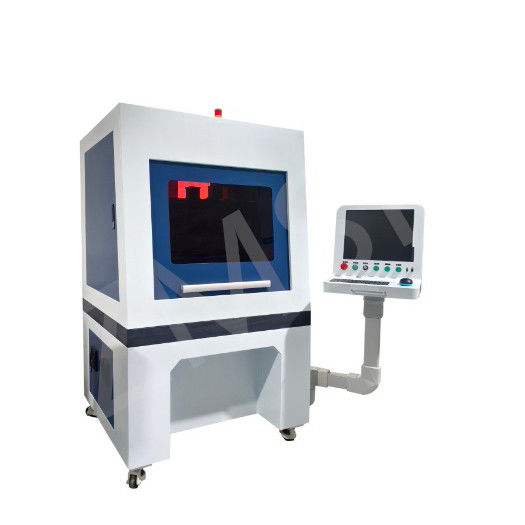

ZMSH Pico hassas lazer sondaj makinesi
Sık Sorulan Sorular
S: Ekipmanın kullanıma verilmesi zaman alıyor mu?
A: Önceden yüklenmiş parametreler paketleri 30 dakikalık temel işlevsel doğrulama sağlar. Ekibimiz tarafından uzaktan yönlendirme kurulum süresini 2 saate kadar azaltabilir.
- Hayır.S: Çok malzeme sıralı kesimi nasıl işleniyor?
A: Otomatik alet değişimi ve paslanmaz çelik ve seramik gibi malzemeler arasında parametreler değiştirme ile çok katmanlı işleme modlarını destekler.
S: Enerji tüketimi nedir?
A: Akıllı bekleme moduyla enerji tasarrufu (genel sistemlerden% 40 daha düşük). Saatlik işletme maliyeti <¥5.
