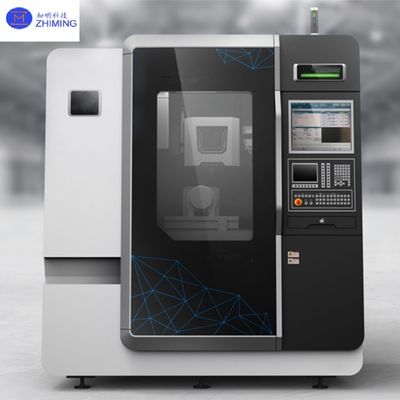

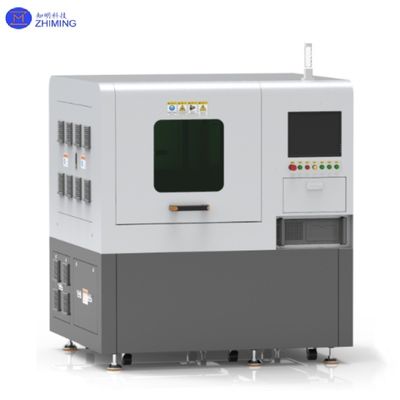

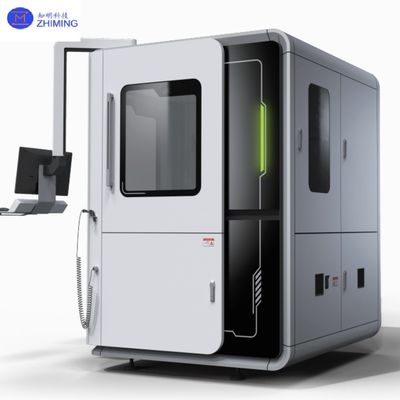

Mikrojet lazer ekipmanları yüksek hassasiyetli wafer dilimleme AR silikon karbid lens işleme
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Tezgah hacmi:: | 300*300*150 | Konumlandırma Doğruluğu μm:: | +/- 5 |
|---|---|---|---|
| Tekrarlanan konumlandırma doğruluğu μm:: | +/-2 | Sayısal Kontrol Türü:: | DPSS ND: YAG |
| Vurgulamak: | AR silikon karbid lens işleme,Mikrojet lazer ekipmanları,Yüksek hassasiyetli mikrojet lazer ekipmanları |
||
Ürün Açıklaması
Ürün Tanıtımı
Mikrojet lazer teknolojisi ekipmanları, lazer ve yüksek hızlı su jeti gelişmiş işleme teknolojisinin bir kombinasyonudur, çekirdeği yüksek hızlı su jeti ile birleştirilen lazer ışını odaklamasında yatar.Su jet rehberli lazer ile iş parçasının yüzeyinde doğru hareketBu teknoloji, sert ve kırılgan malzemelerin işlenmesi alanında önemli avantajlara sahiptir.ve ayrıca yarı iletkenler gibi birçok alanda geniş bir uygulama potansiyelini göstermektedir., havacılık ve tıbbi cihazlar.
Microjet lazer teknolojisi ekipmanları esas olarak lazer sistemi, hafif su bağlantı sistemi, yüksek hassasiyetli makine aracı sistemi, saf su/yüksek basınçlı pompa sistemi,Görsel tanımlama sistemi ve hafif su elektrikli alet makinesi kontrol yazılım sistemiBunlardan biri, lazer sistemi 532/1064nm dalga uzunluğu ile katı nanosaniye lazer kullanır ve frekans iki katı teknolojisi ile yüksek güç çıkışı elde eder.Optik su bağlantı sistemi, lazer ışınını optik lif üzerinden ileterek, lazer ışınını soğutma ve yönlendirme etkisine ulaşmak için yüksek hızlı su jeti ile birleştirilir.
Önemli avantaj
Mikrojet lazer teknolojisinin çalışma prensibi, lazer ışınının yüksek hızlı su jeti üzerine odaklanarak toplam bir yansıma etkisi oluşturmaktır.Böylece lazer enerjisi su sütununun iç duvarında eşit şekilde dağıtılır.. Lazer ışını iş parçasının yüzeyine ulaştığında, kesin kesim veya işleme elde etmek için su jeti tarafından yönlendirilir ve soğutulur.aynı zamanda malzeme kayıplarını ve ısıdan etkilenen alanları da etkili bir şekilde azaltır.
Özellikler
| Masaüstü hacmi | 300*300*150 | 400*400*200 |
| XY doğrusal eksen | Doğrusal motor. | Doğrusal motor. |
| Doğrusal eksen Z | 150 | 200 |
| Konumlama doğruluğu μm | +/-5 | +/-5 |
| Tekrarlanan konumlandırma doğruluğu μm | +/-2 | +/-2 |
| Hızlandırma G | 1 | 0.29 |
| Sayısal kontrol | 3 eksen /3+1 eksen /3+2 eksen | 3 eksen /3+1 eksen /3+2 eksen |
| Sayısal denetim tipi | DPSS Nd:YAG | DPSS Nd:YAG |
| Dalga boyu nm | 532/1064 | 532/1064 |
| İsimlendirilmiş güç W | 50/100/200 | 50/100/200 |
| Su jeti | 40-100 | 40-100 |
| Fırın basınç çubuğu | 50-100 | 50-600 |
| Boyutlar (makine aleti) (genişlik * uzunluk * yükseklik) mm | 1445*1944*2260 | 1700*1500*2120 |
| Boyut (kontrol dolabı) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Ağırlık (alet) T | 2.5 | 3 |
| Ağırlık (kontrol dolabı) KG | 800 | 800 |
| İşleme kapasitesi |
Yüzey kabalığı Ra≤1.6um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
Yüzey kabalığı Ra≤1.2um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
|
Galiyum nitrit kristali için, ultra geniş bant boşluk yarı iletken malzemeleri (elmas/galiyum oksit), havacılık özel malzemeleri, LTCC karbon seramik substratı, fotovoltaik,Scintillator kristalı ve diğer malzemelerin işlenmesi. Not: İşleme kapasitesi malzeme özelliklerine bağlı olarak değişir. |
||
Başvurular
Üçüncü nesil yarı iletken ve havacılık malzemeleri işleme: silikon karbid ve galyum nitrit gibi üçüncü nesil yarı iletken malzemelerin hassas işleme için kullanılır.Aynı zamanda havacılık alanında süper alaşımlar ve seramik substratlar gibi malzemelerin karmaşık parça işleme.
Tıbbi cihaz parçalarının işlenmesi: Kardiyovasküler stentlerin, implantların, cerrahi aletlerin ve diğer tıbbi aletlerin yüksek hassasiyetle kesilmesi ve işlenmesi için uygundur.
Ingot kesimi: Silikon levhalar ve silikon karbid ingot gibi yarı iletken malzemelerin verimli kesimi için kullanılır.
Sert ve kırılgan malzemelerin işlenmesi: elmas, silikon nitrit ve karmaşık parçaların işlenmesinde kullanılan diğer malzemeler dahil.
ZMSH hizmeti
Özel çözümler: Müşterinin ihtiyaçlarına göre kişiselleştirilmiş ekipman tasarımı ve süreç optimizasyonu sağlar.
Teknik destek ve eğitim: Müşterilerin ekipmanları verimli bir şekilde kullanabilmelerini sağlamak için müşteriye ekipman işletme eğitimi ve teknik destek sağlamak.
Satış sonrası hizmet: Ekipmanın istikrarlı çalışmasını sağlamak için uzun vadeli teknik bakım ve yedek parça tedarik hizmeti sunar.
Ar-Ge işbirliği: Endüstriyel yükseltmeyi teşvik etmek için müşterilerle birlikte yeni teknolojiler veya yeni süreçler geliştirmek.
