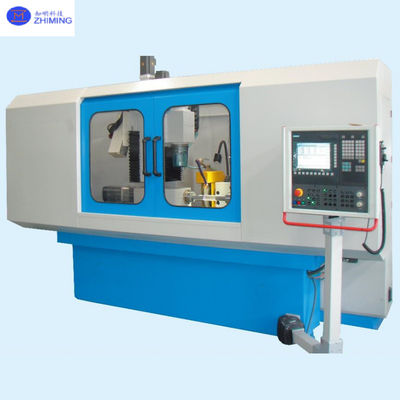

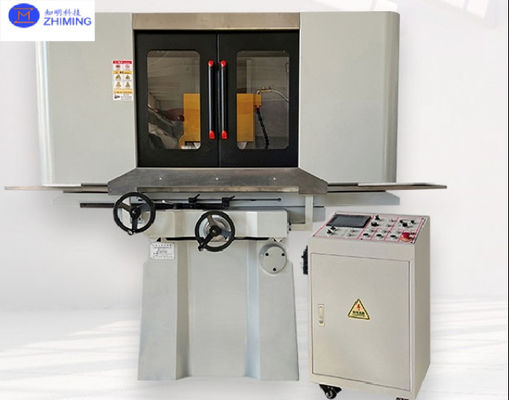

CNC Sapphire Yüzey Maçlama Makinesi Hassas Yüzey Maçlama Polisher
Ürün ayrıntıları:
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | Çalışma Müdürü Ayarlama: | ± 1-8mm |
| Vurgulamak: | Kesinlikli yüzey öğütücü cilalayıcı,Safir yüzey öğütme makinesi,CNC Sapphire Yüzey Düzeltme Makinesi |
||
Ürün Açıklaması
Ürün Tanıtımı
Ana bileşenler, yüksek istikrar ve dayanıklılığı sağlayan tanınmış markalarla donatılmıştır.
P3 sınıfı hassaslıklı top vidaları, üstün doğruluğu garanti eden aktarım için kabul edilir.
Yüksek kaliteli gri dökme demir dökümleri kullanılır, bükülmeye ve torsiyon gerginliğine mükemmel direnç sunar.Kesme sıvısının temizliğini korumak için opsiyonel üç aşamalı filtrasyon tankları veya kağıt kemer filtreleri mevcuttur, işleme performansını ve alet ömrünü artırır ve çevresel kirliliği azaltır.
Çalışma prensibi

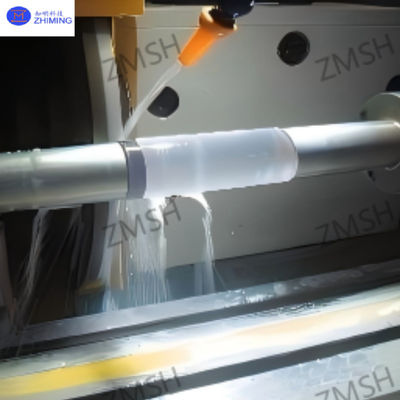

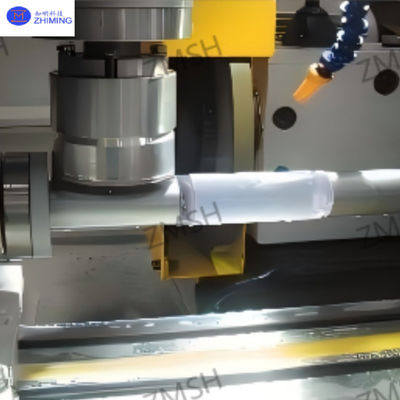

Bir safir öğütme makinesinin çalışması sırasında, safir iş parçasının yüzeyini cilalamak için öğütme tekerleği yüksek hızla döner.Döşeme tekerleği ve safir yüzeyi arasındaki temas fazla maddeyi çıkarırİşleme sırasında, öğütme tekerleğinin döndürme hızı ve besleme hızı gibi kilit parametreler, işleme doğruluğunu sağlamak için hassas bir şekilde ayarlanmalıdır.Bu ekipman, safir malzemelerinin yüzey düzlüğü ve pürüzsüzlüğü için işleme gereksinimlerini karşılar..
Yapısal Kompozisyon
Bir öğütme makinesinin yatağı, çalışma masası, öğütme tekerleği başı ve sütun gibi bileşenleri vardır.
-
Yatak:Dövenin temeli olarak hizmet eder ve diğer tüm bileşenlerin ağırlığını destekler.
-
Çalışma masası:Saphir iş parçasını sabitlemek ve hareket ettirmek için tasarlanmıştır. Aynı zamanda kesin pozisyon ayarlamalarını ve kontrol edilen hareketi sağlar.
-
Dökme tekerleğinin başı:Malzeme çıkarmak için yüksek hızlarda dönen bir öğütme tekerleği ile donatılmıştır.
-
Sütun:Yapısal destek sağlar ve tüm bileşenleri birbirine bağlar, dürülme işlemini gerçekleştirmek için istikrarlı çalışma ve koordineli işlevselliği sağlar.
Özellikler
| Ürün | Değer |
|---|---|
| Ekipman Alanı | 2.62m (Uzunluk) × 1.7m (En genişlik) × 1.9m (Yükseklik) |
| Ağırlık | 2.62m (Uzunluk) × 1.7m (En genişlik) × 2.1m (Yükseklik) |
| Ekipmanın ağırlığı | 2 ton |
| Çalışma masası alanı | 600×300 mm |
| En fazla çalışma masası yolculuğu | 525mm (Standard) / 725mm (Yüksek) |
| En fazla soldan sağa hareket | 700mm |
| En fazla ön-geri yolculuk | 350 mm |
| Çalışma masası hızı | 5-25mm/dakika |
| Çalışma masası ayarlaması | ± 1 ¢ 8 mm |
| Dökme tekerleğinin boyutu | Ø355mm × Ø127mm × 20×40mm |
| Döner hızı | 1450 RPM (50Hz), 1740 RPM (60Hz) |
| Doğrusal doğruluk | ±0,01mm |
| Yüzey düzlüğü | ±0,01mm |
Performans Özellikleri
Maçlama makinesi, safir yüzeyi işlemesinde mikron seviyesinde doğruluğa ulaşabilen son derece yüksek hassasiyete sahiptir.Yüksek kaliteli safir üretiminin katı gereksinimlerini tam olarak karşılayan.
-
Hızlı öğütme verimliliği: Makine, kısa zaman dilimlerinde toplu iş parçasının işlenmesinin verimli bir şekilde tamamlanmasını sağlayan yüksek hızlı öğütme ile çalışır.
-
Istikrarlı Çalışma: Titreme amortizasyon teknolojisi ile donatılmış olan makine, pürüzsüz ve tutarlı bir performans sağlar. Çalışma sırasında minimum titreşim işleme istikrarını artırır,reddetme oranlarını azaltır, ve ürün kalitesinin tekdüzeliğini garanti eder.
-
Gelişmiş Kontrol: Tekerlek hızı ve besleme hızı gibi parametreler için hassas ayarlamalar, tekrarlanabilir ve güvenilir sonuçlar sağlamak için sorunsuz bir şekilde entegre edilir.
Uygulama
Elektronik Sanayi
Safir özel yüzey öğütücüsü, yüksek hassasiyetli bileşenleri işlemek için kullanılır:Kamera lens kapaklarıİşleme doğruluğu (örneğin, yüzey kabalığı ≤0,2 μm), safirin üstün optik performansını ve yüzey kalitesini sağlar ve doğrudangüvenilirlikveuzun ömürElektronik ürünler.
Optik Endüstrisi

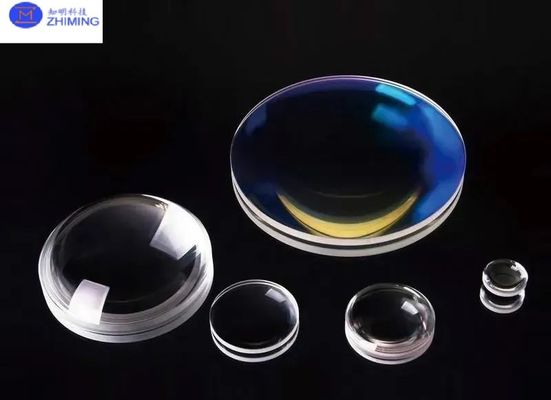

Keskin işleme için idealsafir lenslerveprizmalar, yuvarlaklık doğruluğunu ≤0,003mm elde ederek optik sistemlerin sıkı kalite gereksinimlerini karşılar.istikrarlı performansveUzun vadeli tutarlılıkaraçlar.
S&A
S1: Bu öğütme makinesinin işleyebileceği en fazla safir iş parçasının büyüklüğü nedir?
A1:Döşeme çapı aralığıΦ2'den 12'ye kadar.
S2: Bu safir özel öğütme makinesinin temel avantajları nelerdir?
A2:
-
Çok yüksek hassasiyet: Optik ve elektronik uygulamalar için sıkı standartları karşılayan yüzey kabalığı ≤0,2 μm ve yuvarlaklığı ≤0,003 mm'ye ulaşır.
-
Yüksek Verimlilik: 35m/s'lik bir tekerlek doğrusal hızı ile çalışır ve toplu iş parçalarının hızlı işlenmesini destekler.
-
Istikrarlı Performans: Çalışma titreşimini en aza indirmek, tutarlılığı sağlamak ve reddedilme oranlarını azaltmak için titreşim amortizasyon teknolojisini içerir.
S3: Makine sürekli ürün kalitesini nasıl sağlar?
A3:
-
Hassas Kontrol: Tekerlek hızı ve besleme hızı gibi ayarlanabilir parametreler (örneğin, 0.005 mm minimum çalışma masası besleme) ince ayarlı işlemleri sağlar.
-
Dayanıklılık Tasarımı: Düşük titreşimli işlem ve katı yapısal bileşenler (örneğin yüksek kaliteli dökme demir yatağı) işleme tutarlılığını artırır.
