8-12 inç otomatik inceltme makinesi yüksek hassasiyetli öğütme kesme malzeme işleme
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Teslim süresi: | 6-8Ay |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| çalışma boyutu: | 4 "-8", 8 "-12" | Mil Yapılandırması: | Çift iş mili |
|---|---|---|---|
| Motor gücü: | 7.5 kW, 8.3 kW | Dönme hızı: | 1000-6000 rpm |
| Z ekseni min. Adım beslemesi: | 0.0001 mm | Kesme Doğruluğu: | ±0,002 mm |
| Vurgulamak: | 12 inçlik otomatik inceltme makinesi,Yüksek hassasiyetli Otomatik İnceleme Makinesi,öğütme kesme malzemesi Otomatik inceltme makinesi |
||
Ürün Açıklaması
8-12 inç otomatik inceltme makinesi.
8-12 inçlik otomatik inceltme makinesi yüksek hassasiyetli öğütme, kesme ve malzeme işleme için tasarlanmış son teknoloji çözümüdür.Bu makine çeşitli endüstriyel ihtiyaçları karşılıyor., 4 "-8" (0200 mm) ile 8 "-12" (0300 mm) arasında değişen iş parçalarını işlemek için iki konfigürasyon sunuyor.
Bu makine gelişmiş otomasyonu sağlam mekanik tasarımla birleştirerek olağanüstü doğruluk ve verimliliği sağlar.Çift iğne konfigürasyonu ve özelleştirilebilir işleme modları (nüfuzlu/kuru) onu metal öğütme gibi uygulamalar için ideal hale getirirGerçek zamanlı su akışı izleme ve vakum çak sistemlerinin dahil edilmesi operasyonel güvenliği ve tutarlılığı daha da artırır.
Teknik özellikler
| Parametreler- Hayır. | - Hayır.Maks @200 mm (4"-8") - Hayır. | - Hayır.Maks @300 mm (8"-12") - Hayır. |
|---|---|---|
| - Hayır.Çalışma Boyutu- Hayır. | 200 mm'ye kadar (4"-8") | 300 mm'ye kadar (8"-12") |
| - Hayır.Döner Yapısı- Hayır. | Çifte Spindle | Çifte Spindle |
| - Hayır.Motor Gücü- Hayır. | 7.5 kW | 8.3 kW |
| - Hayır.Dönüş hızı- Hayır. | 1000~6000 rpm | 1000~4000 rpm |
| - Hayır.Z ekseni Min. Adımlı besleme- Hayır. | 0.0001 mm | 0.0001 mm |
| - Hayır.Kesim Doğruluğu- Hayır. | ±0,002 mm | ±0,002 mm |
| - Hayır.Döşeme Çarkı- Hayır. | Ø200 mm (Tsz25 mm, R≥2000 mm) | Ø300 mm (Tsz25 mm, R≥2000 mm) |
| - Hayır.İş parçasının kalınlığı- Hayır. | 0.1 ∙1.2 mm | 0.1 ∙1.2 mm |
| - Hayır.Süpürge Çak- Hayır. | -65 ila -420 mmHg | -65 ila -420 mmHg |
| - Hayır.Çak dönme hızı- Hayır. | 0 ̊200 rpm | 0 ̊200 rpm |
| - Hayır.Makine Boyutları- Hayır. | 3140 x 1790 x 1820 mm | 3140 x 1790 x 1820 mm |
| - Hayır.Makine ağırlığı- Hayır. | 5200 kg | ~5200 kg |
Ana Özellikler ve Avantajlarİlaçları inceltme makinesi
- Hayır.
-
- Hayır.Çift Spindle Tasarımı- Hayır.
- Aynı anda iki iş parçasının işlenmesi, hassasiyeti tehlikeye atmadan verimliliği artırır.
-
- Hayır.Yüksek hassasiyetli motor ve spindle- Hayır.
- Güçlü 7.5 kW/8.3 kW motorlar, 6000 rpm'ye kadar hızlanabilen iğneleri tahrik ederek, ±0,002 mm kesim doğruluğu.
-
- Hayır.Ultra ince Z ekseni kontrolü- Hayır.
- - Hayır.0.0001 mm aşamalı beslemeince iş parçasını öğütme veya yüzey cilalama gibi karmaşık görevler için mikro ayarlamalar sağlar.
-
- Hayır.Çeşitli İşleme Modları- Hayır.
- Destekler.ıslak (soğutma maddesine yardımcı) Ve kuru (yüksek basınçlı fan soğutması) Malzeme türlerine uygun işlemler ve ısı birikmesini azaltmak.
-
- Hayır.Güçlü Vakum Çak Sistemi- Hayır.
- Düzenlenebilir emici basınçla sabit iş parçasının sıkıştırılması (-65 ila -420 mmHg) yüksek hızlı işleme sırasında hizalama ve güvenliği sağlar.
-
- Hayır.Kullanıcı Dostu Arayüzü- Hayır.
- A 12.1 inçlik dokunmatik ekranendüstriyel bir PC ile entegre, parametre programlamasını ve gerçek zamanlı izlemeyi basitleştirir.
-
- Hayır.Düşük Bakım- Hayır.
- - Hayır.Doldurma + Yüksek basınçlı fan temizliğiSistem, enkaz birikmesini önleyerek duraklama süresini en aza indirir.
Uygulama
Yarım iletken endüstrisi
8-12 inçlik otomatik inceltme makinesi yarı iletken üretiminin zorlu gereksinimlerini karşılamak için tasarlanmıştır.ve bir sonraki nesil wafer işleme için otomasyon.
1Malzeme çok yönlülüğü.

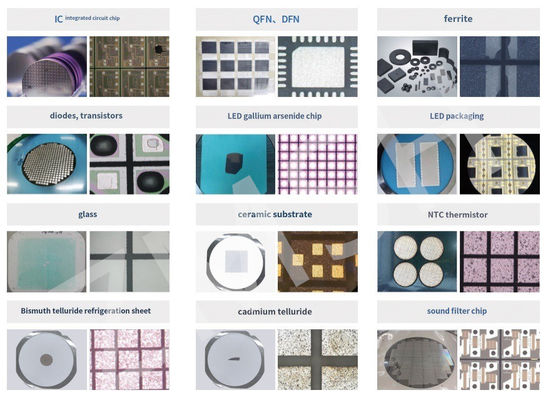

- Silikon, SiC (silikon karbür), GaN (galiyum nitrit), safir ve diğer bileşik yarı iletken malzemeleri destekler.
- Güç cihazları (örneğin, IGBT'ler, MOSFET'ler), fotovoltaik, MEMS sensörleri ve ultra ince levha (< 1,2 mm) işleme gerektiren optoelektronik bileşenler için idealdir.
2. Yüksek hassasiyetli wafer inceltme
- Minimal malzeme kaybı ve stressiz inceltme için ± 0,002 mm kesim doğruluğu ve 0,0001 mm mikro adım beslemeyi elde eder.
- Gelişmiş ambalajlamalarda yığma ve 3 boyutlu entegrasyon için kritik olan 8 ′′12 inçlik levhalar arasında tekdüze kalınlık sağlar.
- Hayır.
3Yüksek verimli otomasyon.
- Çift fiyonk tasarımı, tutarlılığı korurken çıkışı iki katına çıkararak aynı anda iki wafer işliyor.
- Otomatik vakum çak sistemi (-65 ila -420 mmHg), kirliliksiz, yüksek hızlı öğütme için değişen kalınlıklarda (0,1 ∼ 1,2 mm) waferleri sabitler.
- Hayır.
4Ölçekli üretim için tam otomasyon.
- Islak / kuru çift modlu işlem, yüksek hacimli wafer inceltme sırasında ısı dağılımını ve atık yönetimini optimize eder.
- 12.1 inçlik dokunmatik ekran arayüzü, MEMS, sensör imalatı ve fotonik cihaz imalatındaki tekrarlayan görevler için programlanabilir iş akışlarını sağlar.
- Hayır.5Sınır teknolojisi desteği.
- GaN-on-Si ve SiC güç modüllerinde ultra ince, yüksek kaliteli epitaksyal katman elde ederek atılımlar sağlıyor.
- Fan-out wafer-level packaging (FOWLP) ve chiplet mimarileri gibi heterojen entegrasyon eğilimleriyle uyumludur.

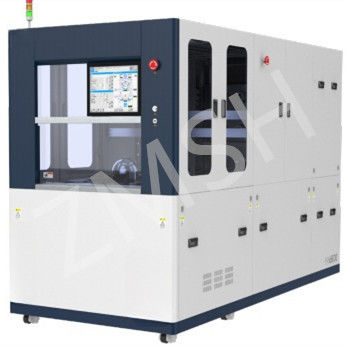

ZMSH otomatik inceltme makinesi.
Sıkça Sorulan Sorular (FAQ)
- Hayır.S:Bu makine hangi yarı iletken malzemeleri destekler?
A:Silikon (Si), Silikon Karbid (SiC), Galyum Nitrür (GaN), Sapfir ve diğer bileşik malzemeleri işler.,ve ultra ince wafer işleme gerektiren optoelektronik bileşenler.
- Hayır.S:Çok ince levhaları (<1.2 mm) kaldırabilir mi?
A:± 0.002 mm kesim doğruluğu ve vakum sıkıştırma sistemi ile, kenar kırılmalarını veya stres hasarını önleyerek, 0.1 ∼ 1.2 mm kalınlığında waferleri istikrarlandırır.
S: Yüksek hassasiyetli işlemeyi nasıl sağlar?
A:0,0001 mm'lik mikro adımlı besleme ve termal deformasyon ve mekanik hataları telafi eden akıllı algoritmalar ile donatılmıştır.3D entegrasyon ve heterojen ambalajlama konusunda tutarlılık sağlamak.
