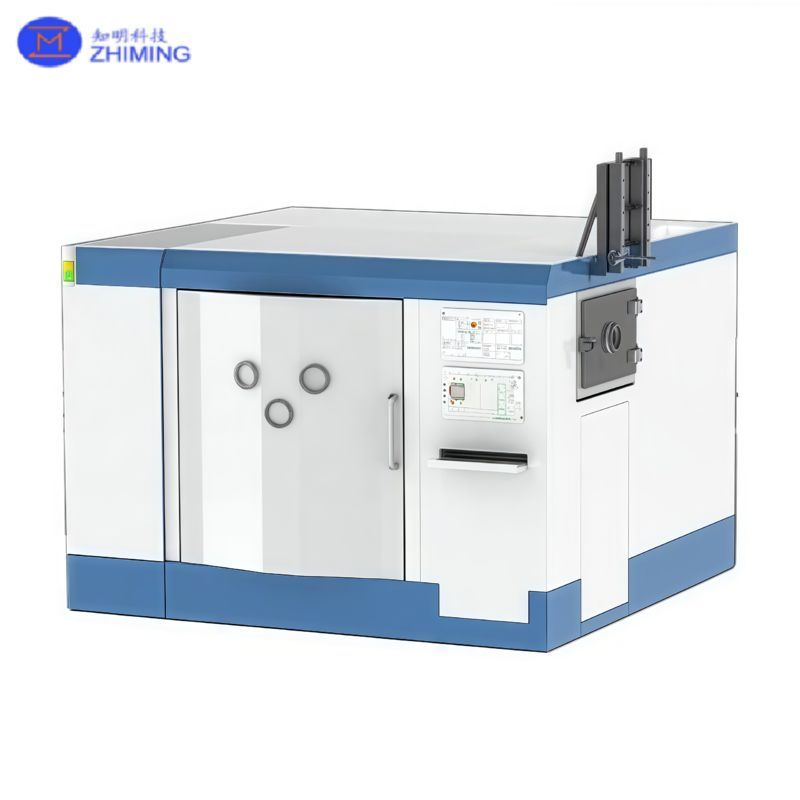

İyon ışını cilalama makinesi
Atomic-Level Precision · Contactless Processing · Ultra-Smooth Surfaces (atom seviyesinde hassasiyet) · Temassiz işleme · Ultra-Yumuşak yüzeyler

İyon ışını cilalama makinesinin Ürün Özetleri


CNC İyon Çizgisi Çizme/Pulize Makinesi,İyon püskürtmesiVakum koşullarında, iyon kaynağı bir plazma ışını üretir, bu da atom seviyesinde madde çıkarmak için iş parçasının yüzeyini bombalayan bir iyon ışınına hızlandırılır.Optik bileşenlerin son derece hassas şekilde üretilmesini sağlayan.

Bu teknolojitemassız işleme, mekanik stres veya yeraltı hasarından arındırılmış ve astronomi, havacılık, yarı iletkenler ve bilimsel araştırmalarda yüksek hassasiyetli optik için idealdir.

Çalışma prensibiİyon Çaplama Makinesi

• İyon üretimiİnert gaz (örneğin, argon) vakum odasına sokulur ve bir elektrik boşaltma alanı ile iyonlaşır.

• İyon Hızlandırması ve Sinir Oluşumuİyonlar yüzlerce veya binlerce elektron volt (eV) hızlandırılır ve odaklama optikleri ile istikrarlı bir ışın noktasına şekillendirilir.

• Malzeme kaldırmaİyon ışını kimyasal reaksiyonlar olmadan yüzey atomlarını fiziksel olarak püskürtür.

• Hata Ölçümü ve Yol PlanlamasıYüzey şekli hataları interferometri ile ölçülür, daha sonra uzaklaştırma fonksiyonları ışın kalış zamanlarını hesaplamak ve işleme yollarını oluşturmak için kullanılır.

• Kapalı döngü düzeltmesiRMS/PV hedeflerine ulaşana kadar işleme ve ölçüm döngüleri tekrarlanır.

Ekipman Özellikleriİyon Çaplama Makinesi

• Temassız işlemeHer türlü yüzey şeklini taşıyabilir

• Istikrarlı çıkarma oranı️ Sub-nanometre şekil düzeltme doğruluğu

• Yeraltı hasarı yok.Optik bütünlüğünü korur

• Yüksek tutarlı️ Farklı sertliklere sahip malzemeler arasında minimum dalgalanma

• Düşük/orta frekans düzeltmesi¢ Orta yüksek frekanslı hata üretimi yok

• Düşük bakım maliyeti️ Minimal duraklama süresi ile uzun süreli sürekli çalışma

Ekipmanın İşleme Kapasitesiİyon Çaplama Makinesi

Kullanılabilir yüzeyler:

• Basit Optik Bileşenler: Uçak, küre, prizma

• Karmaşık Optik Bileşenler: Simetrik/asimetrik asfer, eksen dışı asfer, silindirsel yüzey

• Özel Optik Bileşenler: Ultra ince optikler, çubuk optikleri, yarı küresel optikler, konform optikler, faz plakaları, serbest şekil yüzeyleri, diğer özel şekiller

Kullanılabilir malzemeler:

• Yaygın optik cam: Kuvars, Mikrokristalin, K9, vb.

• Kızılötesi optik: Silikon, Germanium vb.

• Metaller: Alüminyum, paslanmaz çelik, titanyum alaşımı vb.

• Kristal malzemeler: YAG, Tek kristal Silikon Karbid, vb.

• Diğer sert/kırılgan malzemeler: Silikon Karbid vb.

Yüzey kalitesi / doğruluk:

• PV < 10 nm

• RMS ≤ 0,5 nm

Ürün Avantajlarıİyon Çaplama Makinesi

• Atom seviyesindeki çıkarma hassasiyeti• Zorlu optik sistemler için ultra pürüzsüz yüzeyler sağlar

• Çeşitli şekil uyumluluğuDüz optikten karmaşık serbest formlara

• Geniş malzeme uyumluluk- Kesin kristallerden sert seramiklere ve metallere

• Büyük diyafram kapasitesiΦ4000 mm'ye kadar olan optik işlemleri

• Genişletilmiş kararlı çalışma3-5 hafta vakum odası bakımı olmadan çalışır.

İyon ışını cilalama makinesinin tipik modelleri

• IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

• Hareket Eksenleri: 3 eksen / 5 eksen

• En fazla iş parçasının boyutu: Φ4000 mm'e kadar

1 numaralı vaka “Standard Düz ayna”

• İş parçası: D630 mm Quartz düz

• Sonuç: PV 46,4 nm; RMS 4,63 nm

- Hayır.

2 numaralı vaka X-ışını yansıtıcı ayna

• İş parçası: 150 × 30 mm Silikon düz

• Sonuç: PV 8,3 nm; RMS 0,379 nm; Eğim 0,13 μrad

- Hayır.

Dava 3 ‘Aksı dışı ayna’

• İş parçası: D326 mm Eksen dışı zemin aynası

• Sonuç: PV 35,9 nm; RMS 3,9 nm

İyon ışını cilalama makinesinin uygulama alanları

• Astronomik optikBüyük teleskopun birincil/ikincil aynaları

• Uzay optikleriUydu uzaktan algılama, derin uzay görüntüleme

• Yüksek güçlü lazer sistemleriICF optikleri, ışın şekillendirme

• Yarım iletken optikLitografi lensleri ve aynaları

• Bilimsel aletlerRöntgen/nötron aynaları, metroloji standart bileşenleri
