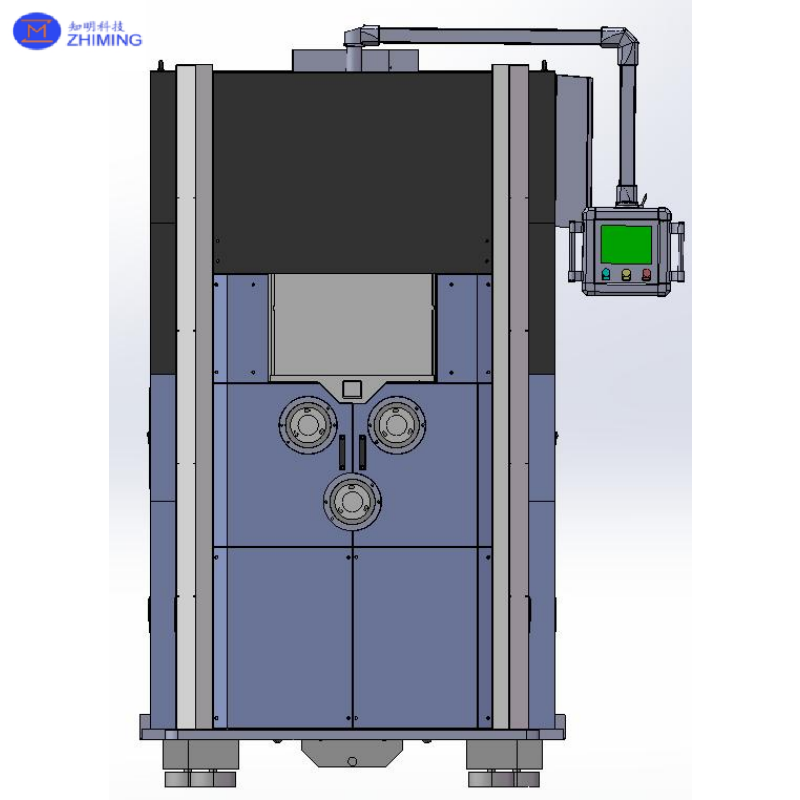

Yüksek hassasiyetli tel testeresi JSZ1231D

Ürün Genel Görünümü

JSZ1231D Yüksek hassaslıklı tel testeresi, yarı iletken endüstrisinde hassas dilimleme uygulamaları için tasarlanmıştır.yarı iletken ingotların ve diğer sert ve kırılgan malzemelerin yüksek hassasiyetle dilimlenmesi.

Makine, yüksek sertlikli entegre yapıya, yüksek hızlı ana rulo tahrik sistemine, hassas tel gerilme kontrolüne, hidrolik iş parçasının sıkıştırılmasına ve istikrarlı bir kontrol sistemine sahiptir.2'ye kadar maksimum bir tel hızı destekler.,200 m/min, ±0.01 mm kesim doğruluğu ve en az dilim kalınlığı 0.05 mm'den daha az, bu da hassasiyet, istikrar,ve malzeme kullanımı çok önemlidir..

Ana teknik özellikler

• En fazla iş parçası boyutu: W90 × H220 × L450 mm
• İş parçasının maksimum uzunluğu: 450 mm
• Kablo maksimum hızı: 2.200 m/min
• En fazla kablo depolama kapasitesi: 100 km
• Kablo çapı aralığı: 0,014 ∼0,1 mm
• Kablo gerilmesinin kontrol aralığı: 015 N
• Besleme çarpımı: ≤220 mm
• Kesme besleme hızı: 0.01 ̇5 mm/min, ayarlanabilir
• Hızlı besleme hızı: 200 mm/min
• Çamur tankı kapasitesi: 300 L
• İş parçasının sıkıştırılması: Otomatik hidrolik sıkıştırma
• En fazla ana yuvarlak hızı: <4,500 rpm
• En büyük ana rulo çapı: Ø160 mm
• Ana rulolar: 3 adet + 3 yedek parça
• Kesim modu: Aşağıya doğru besleme
• Kablo çalıştırma modu: Döner veya tek yönlü çalışma
• Güç kaynağı: Üç fazlı dört telli AC 380V ± 10%, 50/60 Hz
• Makine boyutları: Yaklaşık olarak L1750 × W1600 × H2900 mm
• Makine ağırlığı: Yaklaşık 8 ton

Ana Avantajları

Makine, nispeten küçük bir ayak izi ile kompakt bir yapısal tasarımı benimser.tabanı genel sertliği ve uzun vadeli operasyonel istikrarını artırmak için entegre bir döküm yapısı kullanırken.

Tüm ana tahrik sistemleri, daha düşük çalışma gürültüsü ve daha yüksek tahrik doğruluğu sağlayarak iletim hatalarını ve mekanik aşınmayı azaltmaya yardımcı olan doğrudan tahrik yapıları kullanır.

Üç ana rulonun her biri bağımsız olarak bir doğrudan tahrik motoru tarafından çalıştırılır. Bu tasarım rulonları çeken telin neden olduğu yükü azaltır.Kablo kırılmasını azaltmaya yardımcı olmakla birlikte rulo oluk aşınmasını ve kablo tüketimini azaltmak.

Makine, kesim sırasında tel istikrarını iyileştiren ve kesim süresini ve tel tüketimini azaltırken kesim verimini artırmaya yardımcı olan yaklaşık 270 mm'lik kısa bir şaft aralığına sahiptir.

Çift taraflı tel kırılma algılama alarm hassasiyetini arttırır.Elektriksel kontrol sistemi, beklenmedik güç kesintilerinden kaynaklanan tel kırılmasını ve iş parçası hurdasını azaltmaya yardımcı olmak için güç kaybı koruması da içerir.

2.200 m/min'lik maksimum tel hızı ve hassas gerilim kontrolü ile makine, sabit tel işlevini korurken ince tel kesme işlemleri için uygundur.

Kesme doğruluğu ±0,01 mm'ye ulaşabilirken, minimum dilim kalınlığı 0,05 mm'den azdır ve yüksek hassasiyetli yarı iletken wafer dilimleme gereksinimlerini karşılar.

Ana Sistem Bileşenleri

Makine esas olarak şunlardan oluşur:

• Kablo ile temin ve depolama için kablo bobini birimi
• Düz bir şekilde çözülmesi ve tekdüze geri sarılması için tel geçiş ünitesi
• Sabit kablo gerilimini korumak için gerilim kontrol ünitesi
• Doğru ve pürüzsüz tel yönlendirmesi için kılavuz tekerlek sistemi
• Kesme için ana spindle ve rulo birimi
• İş parçasının sabitlenmesi ve kontrol edilen kesme hareketi için besleme birimi
• Kesme sıvısı sıcaklık kontrolü için ısı değiştiricisi
• Çamur ve soğutma sistemi
• Elektrikli kontrol dolabı
• Parametre ayarlama, işletim ve durum izleme için insan-makine arayüzü

Kesinlik ve kabul kriterleri

• Ana yuvarlak çıkışı: ≤0,02 mm
• Spindle kutusu konik yüzeyinin radyal akışı: ≤0,005 mm
• Spindle ocağının eksen çıkışı: ≤0,005 mm
• Döner konik ve konik delik arasındaki temas oranı: ≥ 70%
• Dikey besleme düzlüğü: ≤0,005 mm/150 mm
• Kablo bükülmesi: Metre başına 5 dönüşten az
• Güçlendirme/alım spindle titreşimi: ≤5 m/s2
• Besleme/alım tekerleğinin çıkışı: ≤0,15 mm

Çalışma ortamı

• Önerilen ortam sıcaklığı: 18°C-28°C
• Nispi nem: ≤75%
• Çevre titreşimleri: ≤ 0,5G
• Soğutma suyunun sıcaklığı: 11 ± 1°C
• Soğutma suyu akışı: 20 ̇50 L/dakikada
• Soğutma suyunun basıncı: 0.2~0.4 MPa
• Gerekli soğutma kapasitesi: ≥ 5 kW
• Gerçek makine güç tüketimi: yaklaşık 5 kWh

Başvurular

Makine esas olarak yarı iletken levhaların ve diğer sert ve kırılgan malzemelerin hassas dilimlenmesi için kullanılır.Yüksek kesim doğruluğu, istikrarlı tel işlevi, düşük tel kırılması ve gelişmiş malzeme kullanımı.

Web sitesi / katalog için kısa ürün açıklaması

JSZ1231D Yüksek hassasiyetli tel testeresi

Keskinlik yarı iletken levha kesimi için tasarlanmış olan JSZ1231D, 0.014 ila 0.1 mm arasında ince tel çaplarını ve 2.200 m/min maksimum tel hızını destekler.Bağımsız olarak tahrik edilen ana yuvarlaklar, hassas gerilim kontrolü ve otomatik hidrolik sıkıştırma, istikrarlı ve doğru kesim performansı sağlar.

Makine, 450 mm'ye kadar uzunlukta iş parçasını destekler, ± 0,01 mm kesme doğruluğuna ulaşır ve 0,05 mm'den daha ince dilimler üretebilir.sıcaklık kontrolü kesim sıvısı, ve istikrarlı bir elektrik kontrol sistemi, güvenilir ve verimli yarı iletken malzeme işleme uygun hale getirir.
