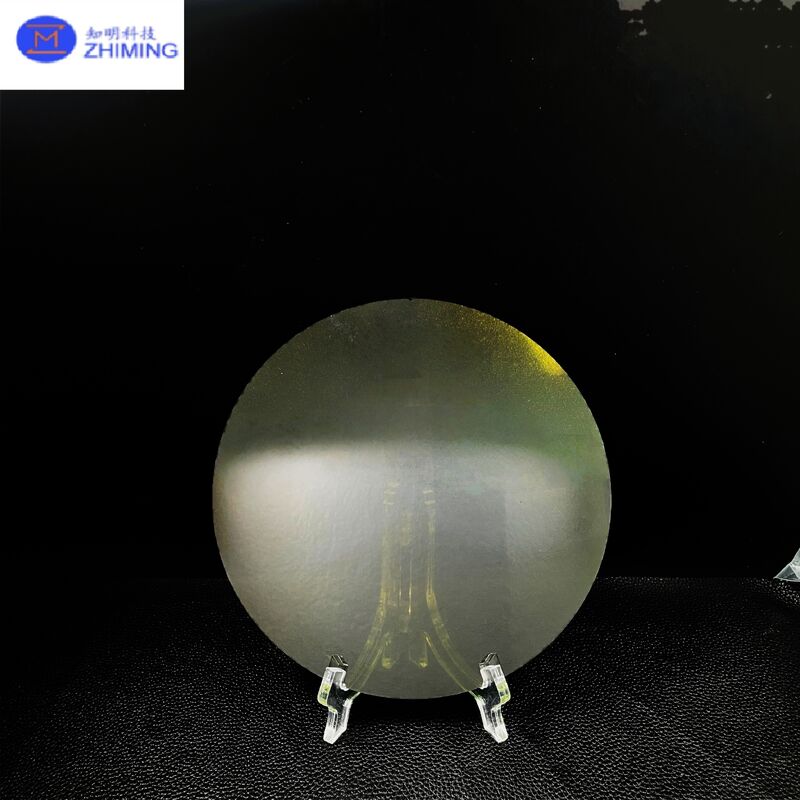

Ürün Genel Görünümü

8 inçlik Silikon Karbid (SiC) epitaksyal levha, yeni nesil güç elektronikleri için tasarlanmış yüksek performanslı bir yarı iletken malzemedir.Epitaksyal katman, hassas bir kalınlık elde etmek için gelişmiş kimyasal buhar birikimi (CVD) teknolojisi kullanılarak yetiştirilmiştir., doping kontrolü ve üstün kristal kalitesi.

Geleneksel silikon levhalarla karşılaştırıldığında, SiC epitaksyal levhalar olağanüstü elektrik, termal ve mekanik özelliklere sahiptir.ve yüksek sıcaklık uygulamaları.

Çalışma prensibi

SiC epitaksiyel katmanı, yüksek sıcaklıklı bir CVD işlemi ile cilalanmış bir SiC substratına yerleştirilir.

• Silikon ve karbon içeren gazlar yüksek sıcaklıklarda reaksiyona girer
• Substrat ızgarası sonrasında tek kristal SiC katmanı oluşur
• Elektriksel özellikleri kontrol etmek için doping gazları (N tipi veya P tipi) kullanılır.

Bu epitaksyal katman, cihaz üretimi için aktif bölge olarak hizmet eder ve arıza voltajı ve açıklık direnci gibi cihaz performansının kesin kontrolünü sağlar.

Temel Özellikler

• Büyük çap (8 inç / 200 mm): Yüksek hacimli üretim ve maliyet azaltımını destekliyor
• Düşük Kusur yoğunluğu: Mikropipleri ve çıkışları en aza indirir.
• Mükemmel kalınlık tekdüzeliği: Sürekli cihaz performansını sağlar
• Dokunmasız Doping Kontrolü: Özel elektrik özelliklerini destekler
• Yüksek ısı iletkenliği: Yüksek güç uygulamaları için uygundur
• Geniş Bandgap (~ 3.26 eV): Yüksek sıcaklık ve yüksek voltajlı çalışmayı sağlar

Tipik Özellikler

Başvurular

8 inçlik SiC epitaksyal levhalar, aşağıdakiler de dahil olmak üzere gelişmiş güç ve RF cihazlarında yaygın olarak kullanılır:

• Elektrikli Araçlar (EV): Değiştiriciler, yükleyici cihazlar
• Yenilenebilir Enerji Sistemleri: Güneş inverterleri, rüzgar enerjisi dönüştürücüleri
• Endüstriyel Güç Modülleri: Yüksek verimli motor sürücüler
• Hızlı Şarj Sistemleri: Yüksek frekanslı anahtarlama cihazları
• 5G ve RF cihazları: Yüksek güçlü RF güçlendirici

Silikon Üstündeki Avantajlar

• Yüksek parçalanma elektrik alanı (≈10 × silikon)
• Değişim kaybı daha düşük
• Yüksek çalışma sıcaklığı (>200°C)
• Enerji verimliliğinin iyileştirilmesi
• Sistem boyutunun ve soğutma gereksinimlerinin azaltılması

Üretim süreci

8 inçlik SiC epi plakalarının üretimi şunları içerir:

1. Substrat HazırlamaYüksek saflıklı SiC waferlerinin cilalanması ve temizlenmesi
2. Epitaxial Büyüme (CVD)SiC katmanının kontrollü bir şekilde çökmesi
3. Doping KontrolüDönen maddelerin tam olarak kullanılması
4. Yüzey TedavisiCMP cilalama ultra pürüzsüz yüzey için
5. Denetim ve Test- Kalınlık, kusur ve elektrik özelliklerinin doğrulanması

Sık Sorulan Sorular

S1: SiC substratı ve SiC epi vafrası arasındaki fark nedir?

A: Alt katman temel malzemedir, epitaksyal katman ise cihazların üretildiği işlevsel katmandır.

S2: Epi kalınlığı ve doping özel olabilir mi?

C: Evet, hem kalınlık hem de doping konsantrasyonu cihaz gereksinimlerine göre uyarlanabilir.

S3: Neden 8 inçlik SiC levhaları seçtiniz?

A: Daha büyük bir wafer boyutu üretim verimliliğini arttırır ve seri üretimi destekleyen cihaz başına maliyeti azaltır.
