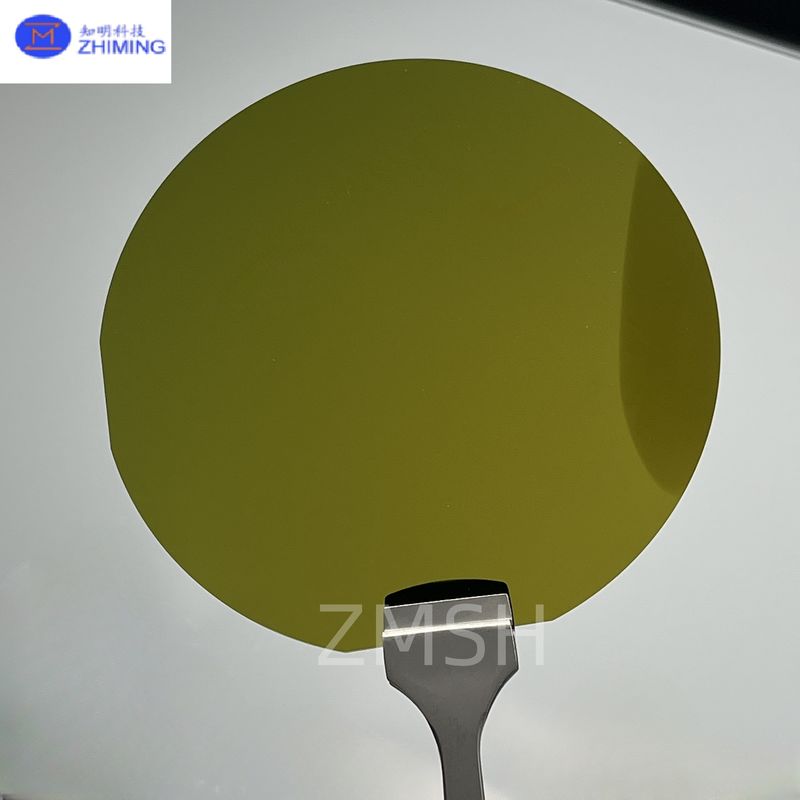

SiC Epitaxial Wafer Genel Görünümü

SiC Epitaxial Waferler şimdi SiC endüstrisinde en gelişmiş form faktörü olarak ortaya çıkıyor.8 ¢ SiC epitaksyal levhalar, cihaz başına maliyeti düşürerek güç cihazı üretimini ölçeklendirmek için eşsiz fırsatlar sunuyor.

Elektrikli araçlara, yenilenebilir enerjiye ve endüstriyel güç elektroniklerine talep küresel olarak artmaya devam ederken, levhalar yeni nesil SiC MOSFET'leri, diyotları,ve daha yüksek kapasiteye sahip entegre güç modülleri, daha iyi verim ve daha düşük üretim maliyetleri.

Geniş bant boşluğu özellikleri, yüksek ısı iletkenliği ve olağanüstü kırılma voltajı ile SiC levhaları gelişmiş güç elektroniklerinde yeni performans ve verimlilik seviyelerini açıyor.

SiC Epitaxial Wafers Nasıl Yapılır

SiC epitaksiyel levhaların üretimi, yeni nesil CVD reaktörleri, hassas kristal büyüme kontrolü ve ultra düz substrat teknolojisi gerektirir:

1. Altyapı Üretimi
   Monokristalin SiC substratları yüksek sıcaklıklı süblimasyon teknikleri ile üretilir ve daha sonra nanometre altındaki kabalığa kadar cilalanır.

2. CVD Epitaxial Büyüme
   Gelişmiş büyük ölçekli CVD araçları, yüksek kaliteli SiC epitaksyal katmanlarını 8 ′′ substratlara depolamak için ~ 1600 ° C'de çalışır ve daha büyük alanı işlemek için optimize edilmiş gaz akışı ve sıcaklık eşitliği sağlar.

3. Özel Doping
   N-tip veya P-tip doping profilleri, tüm 300 mm wafer boyunca yüksek tekdüzelikle oluşturulur.

4. Hassas Metroloji
   Tekdüzelik kontrolü, kristal kusur izleme ve in-situ süreç yönetimi, wafer merkezinden kenara kadar tutarlılığı sağlar.

5. Kapsamlı kalite güvencesi
   Her levha şu yollarla onaylanır:

   • AFM, Raman ve XRD

   • Tam wafer kusur haritası

   • Yüzey kabalığı ve warp analizi

   • Elektriksel özellik ölçümleri

Özellikler

Başvurular

 SiC epitaksyal levhalar, aşağıdakiler de dahil olmak üzere sektörlerde güvenilir güç cihazlarının seri üretimini sağlar:

• Elektrikli Araçlar (EV)
  Çekim inverterleri, yükleyiciler ve DC/DC dönüştürücüler.

• Yenilenebilir Enerji
  Güneş enerjisi inverterleri, rüzgar enerjisi dönüştürücüleri.

• Endüstriyel Sürücüler
  Verimli motor sürücüleri, servo sistemleri.

• 5G / RF Altyapısı
  Güç amplifikatörleri ve RF anahtarları.

• Tüketici Elektronikleri
  Kompakt, yüksek verimli güç kaynakları.

Sıkça Sorulan Sorular (FAQ)

18 ′′ SiC levhalarının faydası nedir?
Çip başına üretim maliyetini, wafer alanını ve işlem verimini arttırarak önemli ölçüde düşürürler.

28 ̊ SiC üretimi ne kadar olgun?
8 ′′ seçkin endüstri liderleri ile pilot üretime giriyor. Waferlerimiz artık Ar-Ge ve hacim rampası için kullanılabilir.

3Doping ve kalınlık özelleştirilebilir mi?
Evet, doping profilinin ve epi kalınlığının tam özelleştirilmesi mevcut.

4Mevcut fabrikalar 8 ′′ SiC levhalarıyla uyumlu mu?
Tam 8 ′′ uyumluluğu için küçük ekipman yükseltmeleri gereklidir.

5Tipik teslim süresi nedir?
İlk siparişler için 6-10 hafta; tekrarlanan hacimler için daha kısa.

6Hangi endüstriler 8 ̊ SiC'yi en hızlı şekilde benimseyecek?
Otomobil, yenilenebilir enerji ve şebeke altyapısı sektörleri.
