SiC Wafer 4H N Tip 8 inç Üretim kalitesi Dummy sınıfı Özel Çift taraflı cilalı Silikon Karbid Wafer
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ZMSH |
Model numarası: | silisyum karbür gofret |
Ödeme & teslimat koşulları:
Teslim süresi: | 2-4hafta |
---|---|
Ödeme koşulları: | T/T |
Detay Bilgi |
|||
Parametreler: | N tipi | politip: | 4 saat |
---|---|---|---|
Kalınlığı: | 500,0 µm±25,0 µm | notlar: | Prime, Dummy, Araştırma |
Çapraz: | 200,0 mm +0 mm/-0,5 mm | çentik yönü: | <1-100>±1° |
Yüzey Pürüzlülüğü (10µm×10µm): | Si Yüzü Ra≤0,2 nm ;C Yüzü Ra≤0,5 nm | Yüzey Metal Kirlenmesi: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11cm-2 |
Vurgulamak: | 8 inç çaplı SiC Wafer,LTV TTV BOW Warp SiC Wafer,P sınıfı SiC wafer |
Ürün Açıklaması
SiC Wafer 4H N Tip 8 inç Üretim kalitesi Dummy sınıfı Özel Çift taraflı cilalı Silikon Karbid Wafer
SiC Wafer'ın açıklaması:
SiC levha, mükemmel elektrik ve termal özelliklere sahip bir yarı iletken malzemedir.Yüksek termal dayanıklılığına ek olarakDiğer yarı iletkenlerle karşılaştırıldığında, bir silikon karbid levhası geniş bir güç ve gerilim uygulamaları için idealdir.Bu, çeşitli elektrik ve optik cihazlar için uygun olduğu anlamına gelir..SiC levha, mevcut en popüler yarı iletken malzemedir.Silikon karbid levha çeşitli elektronik cihazlar için çok yararlı bir malzemedirYüksek kaliteli SiC levhaları ve substratları sunuyoruz. Bunlar hem n tipi hem de yarı yalıtım formlarında mevcut.
SiC waferinin karakteri:
1Yüksek Bandgap Enerjisi.
2Yüksek ısı iletkenliği
3. Yüksek Sertlik
4İyi Kimyasal Dayanıklılık
SiC waferinin şekli:
Mülkiyet | P derecesi | D derecesi | |
Kristal Form | 4 saat | ||
Çok tip | İzin verilmiyor | Alan ≤5% | |
(MPD) a | ≤1/cm2 | ≤5/cm2 | |
Hex plakaları | İzin verilmiyor | Alan ≤5% | |
Katılımlar a | Alan ≤0,05% | N/A | |
Direnç | 0.015Ω•cm 0.028Ω•cm | 0.014Ω•cm 0.028Ω•cm | |
(EPD) a | ≤8000/cm2 | N/A | |
(TED) a | ≤6000/cm2 | N/A | |
(BPD) a | ≤2000/cm2 | N/A | |
(TSS) a | ≤ 1000/cm2 | N/A | |
Yükleme hatası | % ≤1 Alan | N/A | |
Çentik Yönlendirme | <1-100>±1° | ||
Çentik açısı | 90° +5°/-1° | ||
Not Derinliği | 1.00mm + 0.25mm/-0mm | ||
Ortogonal yanlış yönlendirme | ±5.0° | ||
Yüzey Dönüşümü | C yüzü: Optik cila, Si yüzü: CMP | ||
Wafer Kenarı | Çakmak | ||
Yüzey Kabalığı ((10μm × 10μm) | Si Yüz Ra≤0,2 nm;C Yüz Ra≤0,5 nm | ||
LTV ((10mm×10mm) a | ≤3μm | ≤5μm | |
(TTV) a | ≤ 10μm | ≤ 10μm | |
(BOK) a | ≤ 25μm | ≤ 40μm | |
(Warp) a | ≤ 40μm | ≤ 80μm |

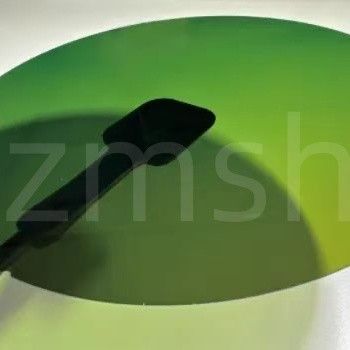

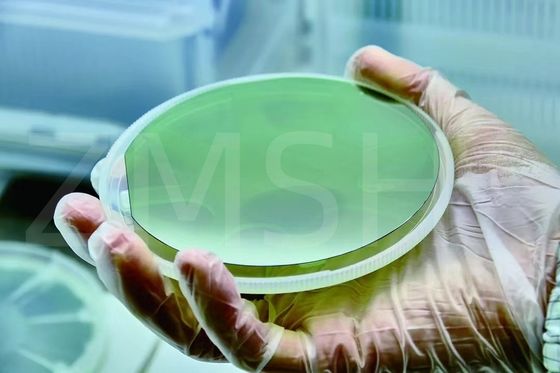

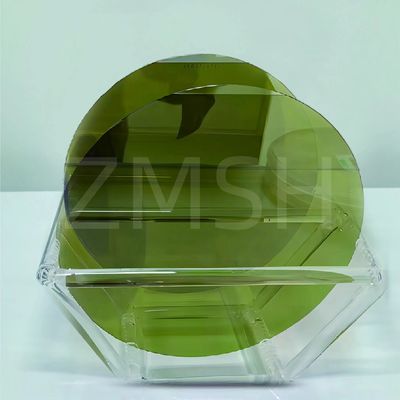

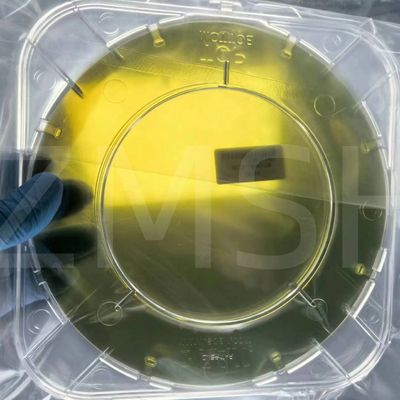

SiC Wafer'ın fiziksel fotoğrafı:
SiC Wafer'ın uygulanması:
1Güç cihazları:
SiC levhaları, güç MOSFET'leri (Metal-Oksit-Yarı iletken Alan Etkisi Transistörleri), Schottky diyotları ve güç entegre modülleri gibi güç elektronik cihazlarının üretiminde yaygın olarak kullanılır.Yüksek ısı iletkenliğinin avantajları nedeniyle, yüksek parçalanma voltajı ve SiC'nin yüksek elektron hareketliliği, bu cihazlar yüksek sıcaklık, yüksek voltaj,ve yüksek frekanslı ortamlarda.
2Optoelektronik cihazlar:
SiC levhaları, fotodetektorlar, lazer diyotları, UV kaynakları ve diğerleri üretmek için kullanılan optoelektronik cihazlarda çok önemli bir rol oynamaktadır.Silikon karbidin üstün optik ve elektronik özellikleri, onu tercih edilen bir malzeme haline getirirÖzellikle yüksek sıcaklıklar, frekanslar ve güç seviyeleri gerektiren uygulamalar için mükemmel.
3Radyo frekanslı (RF) cihazlar:
SiC levhaları, RF güç amplifikatörleri, yüksek frekanslı anahtarlar, RF sensörleri ve daha fazlası gibi RF cihazlarının üretiminde de kullanılır.Ve daha düşük SiC kaybı, kablosuz iletişim ve radar sistemleri gibi RF uygulamaları için ideal bir seçim yapar..
4Yüksek sıcaklıklı elektronik:
Yüksek termal istikrarı ve sıcaklık dayanıklılığı nedeniyle, SiC levhaları yüksek sıcaklık ortamlarında çalışmak için tasarlanmış elektroniklerin üretiminde kullanılır.Yüksek sıcaklıklı güç elektronikleri dahil, sensörler ve kontrolörler.
SiC Wafer'ın Uygulama Resimi:
S&A:
1S:Ne oldu?ÖnemliYüksek kaliteli silikon karbid levhalar?
Cevap: Bu, silikon karbid cihazlarının büyük ölçekli üretimini mümkün kılan ve yarı iletken endüstrisinin yüksek performanslı ve son derece güvenilir cihazlara olan talebini karşılayan önemli bir adımdır.
2S: Silikon karbid levhaları güç elektroniği ve optoelektronik gibi özel yarı iletken uygulamalarda nasıl kullanılır?
Cevap: Silikon karbid levhaları güç elektroniklerinde güç MOSFET'leri, Schottky diyotları gibi cihazlar için kullanılır.yüksek ısı iletkenliği ve voltaj işleme yetenekleri nedeniyle güç modülleriOptoelektronikte, SiC levhaları geniş bant aralığı ve yüksek sıcaklık stabilliği nedeniyle fotodetektorlar, lazer diyotları ve UV kaynakları için kullanılır.Yüksek performanslı optoelektronik cihazları etkinleştiren.
3. S: Silikon karbid (SiC), yarı iletken uygulamalarında geleneksel silikon levhalara göre hangi avantajları sunar?
A: Silikon karbid, daha yüksek parçalanma voltajı, daha yüksek termal iletkenlik, daha geniş bant aralığı ve daha iyi sıcaklık istikrarı da dahil olmak üzere geleneksel silikon levhalara göre birkaç avantaj sunar.Bu özellikler SiC levhalarını yüksek güç için idealdir., yüksek frekanslı ve yüksek sıcaklıklı uygulamalarda geleneksel silikon levhaların en iyi şekilde çalışamayacağı durumlarda.
