SiC Wafer 4H N tipi Silikon Karbüt sınıfı 2 inç 4 inç 6 inç 8 inç DSP Özel

SiC Wafer 4H N tipi Silikon Karbüt sınıfı 2 inç 4 inç 6 inç 8 inç DSP Özel

Ürün ayrıntıları:

Place of Origin: China
Marka adı: ZMSH
Model Number: Silicon Carbide

Ödeme & teslimat koşulları:

Teslim süresi: 2-4 Hafta
Ödeme koşulları: T/T
En iyi fiyat İletişim

Detay Bilgi

kirlilik: Serbest/Düşük Safsızlık Sınıf: Üretim/ Araştırma/ Kukla
Direnç: Yüksek/Düşük Direnç Kenar Hariç Tutma: ≤50um
parçacık: Serbest/Düşük Parçacık Yay/Çözgü: ≤50um
TTV: ≤2um Yüzeyi bitirin: Tek/Çift Tarafı Cilalı
Vurgulamak:

8 inçlik SiC wafer.

,

4H SiC Wafer

,

Üretim kalitesi SiC Wafer

Ürün Açıklaması

SiC Wafer 4H N tipi Silikon Karbüt sınıfı 2 inç 4 inç 6 inç 8 inç DSP Özel

SiC Wafer'ın açıklaması:

Silikon Karbid Wafer, silikon karbid waferleri için en yaygın kullanılan tip olan 4H n tipiyle gelir.Yüksek ısı iletkenliği, ve yüksek kimyasal ve mekanik kararlılık.

Silikon Karbid Wafer üç farklı sınıfta mevcuttur: Üretim, Araştırma ve Dummy.Üretim sınıfı levha ticari uygulamalarda kullanılmak üzere tasarlanmıştır ve sıkı kalite standartlarına göre üretilmiştir.Araştırma derecesi wafer araştırma ve geliştirme uygulamalarında kullanılmak üzere tasarlanmıştır ve daha yüksek kalite standartlarına göre üretilmiştir.Sahte sınıfı wafer, üretim sürecinde yer tutucu olarak kullanılmak üzere tasarlanmıştır..

SiC Wafer'ın karakteri:



Silikon karbid (SiC) levhaları, diğer uygulamaların yanı sıra yüksek güçlü, yüksek frekanslı elektronik cihazlarda önemli bir rol oynayan kilit bir yarı iletken malzemedir.İşte SiC levhalarının bazı özellikleri.:


1Geniş bant boşluk özellikleri:
SiC'nin geniş bir bant boşluğu vardır, tipik olarak 2,3 ila 3,3 elektron volt arasında, bu da yüksek sıcaklık ve yüksek güç uygulamaları için mükemmel hale getirir.Bu geniş bant boşluk özelliği malzemede sızıntı akımını azaltmaya ve cihazın performansını iyileştirmeye yardımcı olur.



2Isı iletkenliği:
SiC, geleneksel silikon levhalardan birkaç kat daha yüksek bir ısı iletkenliğine sahiptir.Bu yüksek ısı iletkenliği, yüksek güçlü elektronik cihazlarda verimli ısı dağılımını kolaylaştırır ve cihazın istikrarını ve güvenilirliğini artırır.



3Mekanik özellikleri:
SiC, yüksek sıcaklıklarda ve sert ortamlarda uygulamalar için önemli olan mükemmel mekanik dayanıklılığa ve sertliğe sahiptir.ve yüksek radyasyonlu ortamlar, onları yüksek dayanıklılık ve dayanıklılık gerektiren uygulamalar için uygun hale getirir.



4Kimyasal istikrar:
SiC, kimyasal korozyona karşı yüksek dayanıklılığa sahiptir ve birçok kimyasalın saldırısına karşı koyabilir, bu nedenle istikrarlı performansın gerekli olduğu bazı özel ortamlarda iyi çalışır.


5Elektriksel özellikler:
SiC yüksek bir parçalanma voltajına ve düşük bir sızıntı akımına sahiptir, bu da yüksek voltajlı, yüksek frekanslı elektronik cihazlarda çok kullanışlıdır.SiC levhalarının daha düşük direnç ve daha yüksek izinliliği vardırRF uygulamaları için çok önemlidir.


Genel olarak, SiC levhaları, mükemmel elektrik, termal ve mekanik özellikleri nedeniyle yüksek güçlü elektronik cihazlarda, RF cihazlarında ve optoelektronik cihazlarda geniş uygulama umutlarına sahiptir.

SiC Wafer'in özellikleri tablosu:

Ürün 4H n tip SiC wafer P sınıfı ((2 ~ 8 inç)
Çapraz 50.8±0.3mm 76.2±0.3mm 100.0±0.3mm 150.0±0.5mm 200.0±0.5mm
Kalınlığı 350±25μm 350±25μm 350±25μm 350±25μm 500±25μm
Yüzey yönelimi Eksen dışı: 4° <11-20>±0,5°
Birincil düz yönlendirme <11-20>±1°'ya paralel <1-100>±1°
Birincil düz uzunluk 16.0±1.5mm 22.0±1.5mm 32.5±2.0mm 47.5±2.0mm Çentik
İkincil düz yönelim Silikon yüzü yukarı: 90° CW. Birincil düzlükten±5.0° N/A N/A
İkincil düz uzunluk 8.0±1.5mm 11.0±1.5mm 18.0±2.0mm N/A N/A
Direnç 0.014 ∙ 0.028Ω•cm
Ön yüzey bitirici Si yüzü: CMP, Ra<0,5nm
Arka yüzey bitirme C yüzü: Optik cila, Ra<1.0nm
Lazer işareti Arka taraf: C yüzü
TTV ≤ 10μm ≤15μm ≤15μm ≤15μm ≤ 20μm
BÖK ≤ 25μm ≤ 25μm ≤ 30μm ≤ 40μm ≤ 60μm
WARP ≤ 30μm ≤35μm ≤ 40μm ≤ 60μm ≤ 80μm
Kenar dışlama ≤3 mm

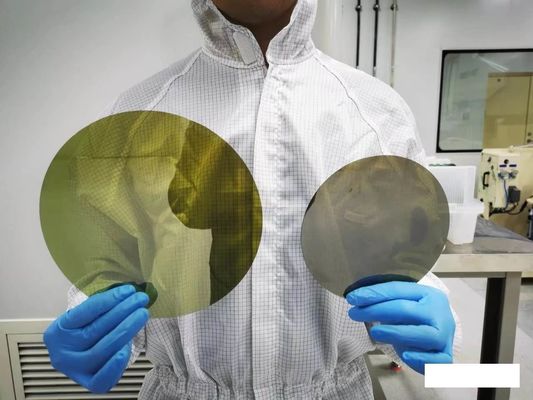

SiC Wafer'ın fiziksel fotoğrafı:

SiC Wafer 4H N tipi Silikon Karbüt sınıfı 2 inç 4 inç 6 inç 8 inç DSP Özel 0

SiC Wafer'ın uygulamalar:

1Güçlü elektronik cihazlar:
SiC levhalarının güç elektronik cihazları alanında geniş bir uygulama yelpazesi vardır. Örneğin güç MOSFET'leri (metal oksit yarı iletken alan etkisi tranzistörleri) ve SCHTKEY (Schottky bariyer diyotları).SiC malzemesinin yüksek parçalanma alanı gücü ve yüksek elektron doygunluk sürükleme hızı, yüksek güç yoğunluğu ve yüksek verimli güç dönüştürücüleri için ideal bir seçim haline getirir.


2Radyo frekanslı (RF) cihazlar:
SiC levhaları, RF güç amplifikatörleri ve mikrodalga cihazları gibi RF cihazlarında da önemli uygulamalar bulur.SiC malzemelerinin yüksek elektron hareketliliği ve düşük kaybı onları yüksek frekanslı ve yüksek güç uygulamalarında mükemmel hale getirir.


3Optoelektronik cihazlar:
SiC levhaları, fotodiyotlar, ultraviyole ışık dedektörleri ve lazer diyotları gibi optoelektronik cihazlarda da artan uygulamalar buluyor.SiC malzemesinin mükemmel optik özellikleri ve istikrarı, onu optoelektronik cihazlar alanında önemli bir malzeme haline getirir.


4Yüksek sıcaklık sensörü:
SiC levhaları, mükemmel mekanik özellikleri ve yüksek sıcaklıkta istikrarları nedeniyle yüksek sıcaklıklı sensörler alanında yaygın olarak kullanılır.radyasyon, ve koroziv ortamlar ve havacılık, enerji ve endüstriyel sektörler için uygundur.


5Radyasyona dayanıklı elektronik cihazlar:
SiC levhalarının radyasyona dirençliliği, nükleer enerji, havacılık ve radyasyona direnç özelliklerinin gerekli olduğu diğer alanlarda yaygın olarak kullanılmasını sağlar.SiC malzemesi radyasyona karşı yüksek istikrarlıdır ve yüksek radyasyon ortamında elektronik cihazlar için uygundur.

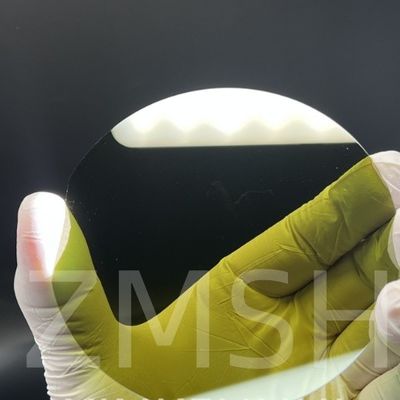

SiC Wafer uygulamanın görüntüsü:

SiC Wafer 4H N tipi Silikon Karbüt sınıfı 2 inç 4 inç 6 inç 8 inç DSP Özel 1

SiC Wafer'ın özelleştirilmesi:

Müşterilerimizin çeşitli ihtiyaçlarını karşılamak için yüksek kaliteli ve yüksek performanslı özelleştirilmiş SiC wafer çözümleri sunmaya kararlıyız.Fabrikamız çeşitli özelliklere sahip SiC levhalarını özelleştirebilir., kalınlıkları ve şekilleri müşterilerimizin özel gereksinimlerine göre.

Sıkça sorulan sorular:

1S: En büyük safir levha hangisidir?
A: 300 mm (12 inç) safir, ışık yayıcı diyotlar (LED) ve tüketici elektroniği için en büyük waferdir.

2S: Safir plakaların boyutu nedir?

A: Standart wafer çaplarımız 25,4 mm (1 inç) ile 300 mm (11,8 inç) arasında değişir.Waferler, çeşitli kalınlıklarda ve yönlerde cilalanmış veya cilalanmamış taraflarla üretilebilir ve dopant içerebilir..

3S: Safir ve silikon levhalar arasındaki fark nedir?
Cevap: LED'ler safir için en popüler uygulamalardır. Malzeme şeffaf ve mükemmel bir ışık ileticisidir.Silikon şeffaf değildir ve verimli bir ışık çekimine izin vermez.Bununla birlikte, yarı iletken malzemesi LED'ler için idealdir, çünkü hem ucuz hem de şeffaf.

Ürün Tavsiye:

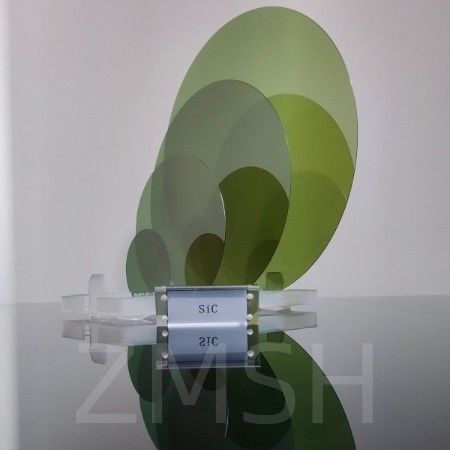

1.4H-N 8 inç SiC Wafer

SiC Wafer 4H N tipi Silikon Karbüt sınıfı 2 inç 4 inç 6 inç 8 inç DSP Özel 2

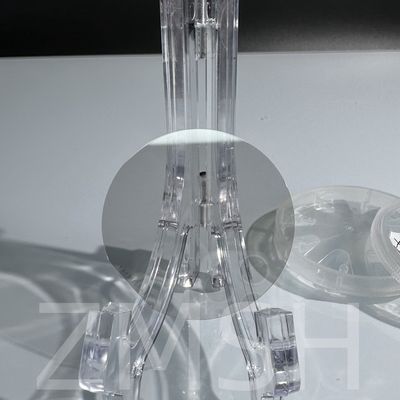

2.4 inç 4H-N SiC substratı
