N-tip iletken SiC substratı Epitaxy MBE CVD LPE için 6 inçlik kompozit substrat
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Model numarası: | N tipi iletken SiC alt tabaka |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Teslim süresi: | 2-4 Hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Çapraz: | 150±0,2 mm | politip: | 4 saat |
|---|---|---|---|
| Direnç: | 0,015-0,025ohm ·cm | Tabaka kalınlığı: | ≥0,4 μm |
| geçersiz: | ≤5ea/gofret (2mm>D>0,5mm) | Ön (Si-yüz) pürüzlülüğü: | Ra≤0.2nm (5μm*5μm) |
| Kenar Çatlağı,Çizik,Çatlak (görsel inceleme): | Hiçbiri | TTV: | ≤3μm |
| Vurgulamak: | 6 inçlik N tipi iletken SiC substratı,MBE N tipi iletken SiC substratı,Epitaxy N tipi iletken SiC substratı |
||
Ürün Açıklaması
N-tip iletken SiC substratı Epitaxy MBE CVD LPE için 6 inçlik kompozit substrat
N tipi iletken SiC substratı soyutlama
Bu N tipi iletken SiC substratı, ± 0,2 mm doğrulukla 150 mm çapına sahiptir ve üstün elektrik özellikleri için 4H politipini kullanır.Substrat, 0 direnç aralığı gösterir..015 ila 0.025 ohm · cm, verimli iletkenliği sağlar. Yapısal bütünlüğünü artıran en az 0.4μm kalınlığında sağlam bir transfer katmanı içerir.Kalite kontrolü, boşlukları wafer başına ≤ 5'e sınırlıyor., her boşluk 0,5 mm ve 2 mm çapında. Bu özellikler SiC substratını güç elektronikleri ve yarı iletken cihazlarındaki yüksek performanslı uygulamalar için ideal hale getirir.Güvenilirlik ve verimlilik sağlamak.
N tipi iletken SiC substratı için özellikler ve şematik şema
| Parçalar | Spesifikasyon | Parçalar | Spesifikasyon |
| Çapraz | 150±0,2 mm |
Ön (Si-yüz) kabalığı |
Ra≤0,2nm (5μm*5μm) |
|
Çok tip Direnç |
4 saat 0.015-0.025ohm ·cm |
EdgeChip,Cratch,Crack (Görsel denetim) TTV |
Hiçbiri ≤3μm |
| Transfer katmanı kalınlığı | ≥0,4μm | Warp. | ≤35μm |
|
Boş |
≤5ea/wafer (2mm>D>0,5mm) |
Kalınlığı |
350±25μm |
N tipi iletken SiC substrat özellikleri
N-tip iletken silikon karbid (SiC) substratları benzersiz özellikleri nedeniyle çeşitli elektronik ve optoelektronik uygulamalarda yaygın olarak kullanılır.İşte N tipi iletken SiC substratlarının bazı temel özellikleri.:
-
Elektriksel özellikler:
- Yüksek Elektron Hareketliliği:SiC, verimli akım akışı ve yüksek hızlı elektronik cihazları sağlayan yüksek bir elektron hareketliliğine sahiptir.
- Düşük içsel taşıyıcı konsantrasyonu:SiC, yüksek sıcaklıklarda bile düşük bir içsel taşıyıcı konsantrasyonunu korur ve bu nedenle yüksek sıcaklık uygulamaları için uygundur.
- Yüksek kesim voltajı:SiC, bozulmadan yüksek elektrik alanlarına dayanabilir ve yüksek voltajlı cihazların üretilmesini sağlar.
-
Termal Özellikler:
- Yüksek ısı iletkenliği:SiC'nin mükemmel bir ısı iletkenliği vardır, bu da yüksek güç cihazlarından ısıyı verimli bir şekilde dağıtmaya yardımcı olur.
- Isı Dayanıklılığı:SiC, yüksek sıcaklıklarda istikrarlı kalır, yapısal bütünlüğünü ve elektronik özelliklerini korur.
-
Mekanik özellikleri:
- Sertlik:SiC, mekanik aşınmaya dayanıklılık ve direnç sağlayan çok sert bir malzemedir.
- Kimyasal Etkisizlik:SiC kimyasal olarak inert ve çoğu asit ve bazlara dirençlidir, bu da sert çalışma ortamları için faydalıdır.
-
Doping Özellikleri:
- Kontrollü N-tip doping:N-tip SiC, genellikle aşırı elektronları yük taşıyıcıları olarak getirmek için nitrojenle dopedilmektedir.

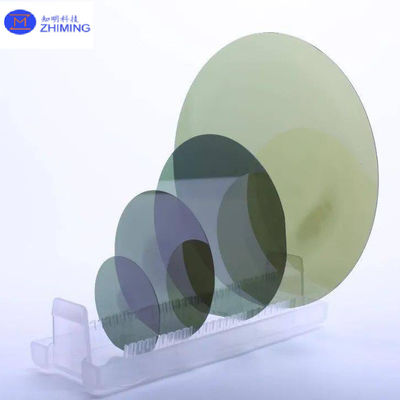

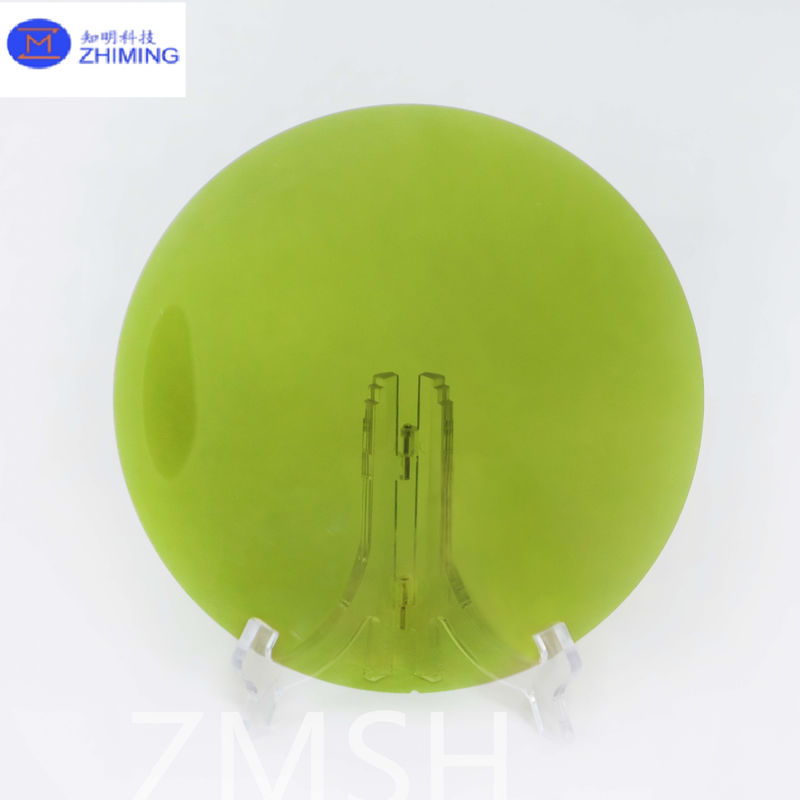

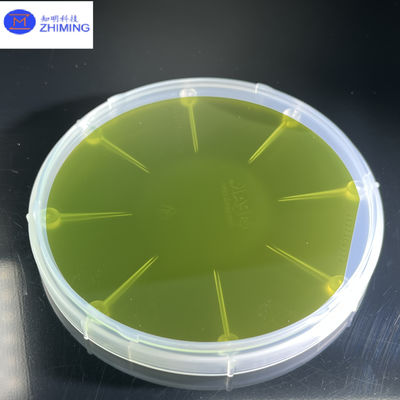

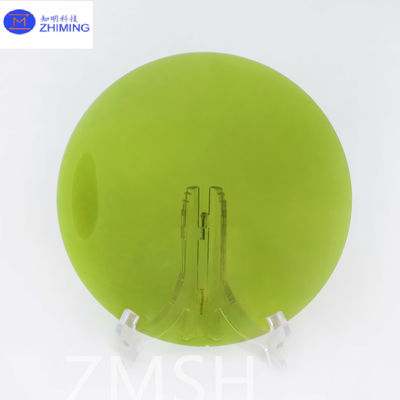

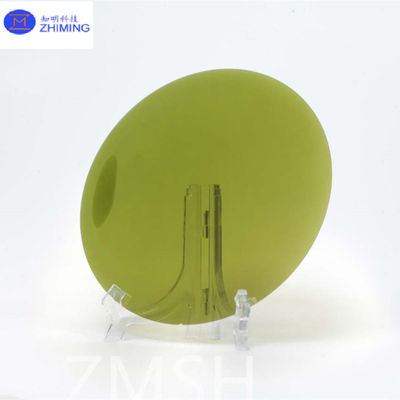

N tipi iletken SiC substratının fotoğrafı
S&A
S: SiC epitaksi nedir?
A:SiC epitaksi, SiC substratında ince, kristal silikon karbür (SiC) katmanı yetiştirme işlemidir.Gazlı öncülerin yüksek sıcaklıklarda parçalanıp SiC katmanı oluşturduğuEpitaksyal katman, substratın kristal yönelimine uyuyor ve istenen elektrik özelliklerine ulaşmak için hassas bir şekilde doped ve kalınlığında kontrol edilebilir.Bu işlem, güç elektroniklerinde kullanılan yüksek performanslı SiC cihazlarının üretimi için gereklidir, optoelektronik ve yüksek frekanslı uygulamalar, yüksek verimlilik, termal istikrar ve güvenilirlik gibi avantajlar sunar.
