SiC Wafer 12 inç 300mm Kalınlığı 1000±50um 750±25um Prime Dummy Reaserch Sınıfı Yarım iletken için
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ZMSH |
| Sertifika: | Rohs |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 11 |
|---|---|
| Ambalaj bilgileri: | tek gofret kabı |
| Teslim süresi: | 2-4hafta |
| Ödeme koşulları: | T/T |
|
Detay Bilgi |
|||
| Diameter: | 300mm 12inch | Thickness: | 750μm±15 μm |
|---|---|---|---|
| Wafer Orientation: | Off axis : 4.0° toward <1120 >±0.5° for 4H-N, On axis : <0001>±0.5° for 4H-SI | Micropipe Density: | ≤0.4cm-2 |
| Resistivity: | ≥1E10 Ω·cm | Roughness: | Ra≤0.2 nm |
| Base plane dislocation: | ≤1000 cm-2 | Paketleme: | tek gofret kabı |
| Vurgulamak: | 300 mm SiC wafer,Yarı iletken SiC levhası,12 inçlik SiC plaka |
||
Ürün Açıklaması
SiC wafer 12 inç 300mm kalınlığı 750±25um Prime Dummy Reaserch Sınıfı Yarım iletken için
12 inçlik SiC waferleri özet
12 inç (300 mm)Silikon Karbid (SiC) levha,750±25 mikron kalınlığında, olağanüstü ısı iletkenliği, yüksek parçalama voltajı ve üstün mekanik özellikleri nedeniyle yarı iletken endüstrisinde kritik bir malzemedir.Bu levhalar, yüksek performanslı yarı iletken uygulamalarının katı gereksinimlerini karşılamak için gelişmiş tekniklerle üretilmiştir.SiC'nin özgü özellikleri, geleneksel silikon tabanlı yarı iletkenlere kıyasla daha yüksek verimlilik ve dayanıklılık sunan güç cihazları ve yüksek sıcaklıklı elektronikler için ideal hale getirir.
12 inçlik SiC wafer'in veri sayfası
| 12 inç silikon karbid (SiC) altyapı özellikleri | |||||
| Sınıf | ZeroMPD Üretimi Sınıf ((Z Sınıf) |
Standart Üretim Sınıf ((P Sınıfı) |
Sahte sınıf (D Sınıf) |
||
| Çapraz | 3 0 0 mm~1305 mm | ||||
| Kalınlığı | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| Wafer yönelimi | Eksen dışında: 4H-N için <1120 >±0,5°'ya doğru 4.0°, eksen üzerinde: 4H-SI için <0001>±0,5° | ||||
| Mikropip yoğunluğu | 4H-N | ≤0,4cm-2 | ≤4cm-2 | ≤ 25cm-2 | |
| 4H-SI | ≤5cm-2 | ≤10cm-2 | ≤ 25cm-2 | ||
| Direnç | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| Birincil düz yönlendirme | {10-10} ±5.0° | ||||
| Birincil düz uzunluk | 4H-N | N/A | |||
| 4H-SI | Çentik | ||||
| Kenar dışlama | 3 mm | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| 1 Kabalık | Polonya Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Yüksek Yoğunluklu Işıkla Kenar Çatlakları 1 Yüksek Yoğunluklu Işıkla Hex Plaklar 1 Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar Görsel Karbon İçişleri Silikon yüzeyi yüksek yoğunluklu ışıkla kavrulur. |
Hiçbiri Toplu alan ≤ 0,05% Hiçbiri Toplu alan ≤ 0,05% Hiçbiri |
Toplam uzunluk ≤ 20 mm, tek uzunluk ≤ 2 mm Toplu alan ≤0.1% Toplu alan ≤3% Toplu alan ≤3% Toplam uzunluk ≤1 × wafer çapı |
|||
| Yüksek Yoğunluklu Işıkla Kenar Çipler | Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik | Her biri ≤ 1 mm | |||
| Döşeme vida çıkması | ≤ 500 cm-2 | N/A | |||
| Temel düzlemde yer değiştirme | ≤ 1000 cm-2 | N/A | |||
Yüksek Yoğunluklu Işıkla Silikon Yüzey Kirliliği |
Hiçbiri | ||||
| Paketleme | Çoklu Wafer Kaseti veya Tek Wafer Konteyneri | ||||

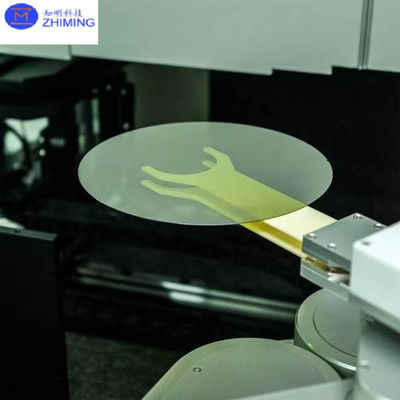

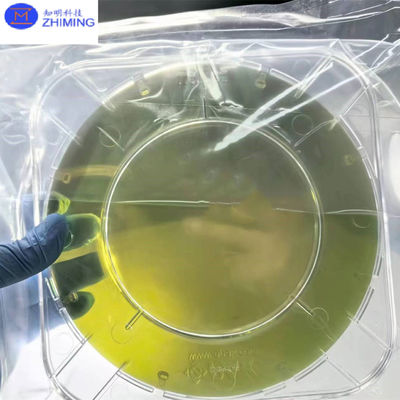

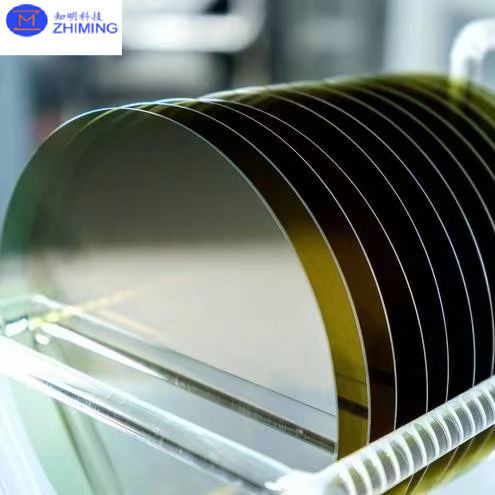

12 inçlik SiC waferinin fotoğrafı.
12 inç SiC levhalarının özellikleri
112 inçlik (büyük boyutlu) vafrın avantajları:
- 12 inçlik SiC wafer. Üretim verimliliğinin artması: Wafer boyutu arttıkça, birim alan başına çip sayısı önemli ölçüde artar ve üretim verimliliğini büyük ölçüde arttırır.12 inçlik bir wafer aynı sürede daha fazla cihaz üretebilir., üretim döngüsünü kısaltır.
- 12 inçlik SiC wafer.Düşük üretim maliyetleri: Tek bir 12 inçlik SiC levhası daha fazla yonga üretebildiğinden, yonga başına üretim maliyeti büyük ölçüde azalır.Daha büyük levhalar, fotolitografi ve ince film çöküntüsü gibi işlemlerin verimliliğini artırır, böylece toplam üretim maliyetini düşürür.
- Daha yüksek verimlilik: SiC malzemesinin doğal olarak daha yüksek bir kusur oranı olsa da, daha büyük pliteler üretim sürecinde kusurlar için daha fazla tolerans sunar ve bu da verimi artırmaya yardımcı olur.
2Yüksek güç uygulamaları için uygunluk:
- 12 inçlik SiC wafer.SiC malzemesinin kendisi yüksek sıcaklık, yüksek frekans, yüksek güç ve yüksek voltaj performansında mükemmel özelliklere sahiptir, bu da onu güç elektroniği, otomotiv elektroniği,ve 5G baz istasyonları12 inçlik bir SiC levhası, bu alanlarda cihaz performansı ve güvenilirliği için talepleri daha iyi karşılar.
- 12 inçlik SiC wafer.Elektrikli araçlar (EV) ve şarj istasyonları: SiC cihazları, özellikle de 12 inçlik levhalardan yapılanlar, elektrikli araçların (EV) pil yönetim sistemlerinde (BMS) kilit bir teknoloji haline geldi.DC hızlı şarjDaha büyük wafer boyutu, daha yüksek güç gereksinimlerini karşılayabilir, daha fazla verimlilik ve daha düşük enerji tüketimi sağlayabilir.
3Endüstri gelişimi eğilimleriyle uyum:
- 12 inçlik SiC wafer.Gelişmiş süreçler ve daha yüksek entegrasyon: Yarım iletken teknolojisi ilerledikçe, daha yüksek entegrasyon ve performansla güç cihazlarına artan talep var.Özellikle otomobil gibi alanlarda., yenilenebilir enerji (güneş, rüzgar) ve akıllı ağlar.12 inçlik SiC wafer sadece daha yüksek güç yoğunluğu ve güvenilirliği sunmakla kalmaz, aynı zamanda giderek daha karmaşık cihaz tasarımını ve daha küçük boyut gereksinimlerini de karşılar.
- Küresel piyasa talebinin büyümesi: SiC güç cihazları pazarını sürmeye devam eden yeşil enerji, sürdürülebilir kalkınma ve verimli güç aktarımı için artan küresel bir talep var.Elektrikli araçların (EV) ve verimli güç ekipmanlarının hızlı gelişimi, 12 inçlik SiC levhalarının kullanımını genişletti.
4Maddi avantajlar:
- 12 inçlik SiC wafer.SiC malzemesi mükemmel ısı iletkenliğine, yüksek sıcaklık dirençine ve radyasyona dayanıklılığa sahiptir.yüksek voltajlı elektrik sistemleri için özellikle uygundur., yüksek güçli uygulamalar.
- 12 inçlik SiC wafer ayrıca daha geniş bir sıcaklık aralığında çalışabilir, bu da güç elektronik cihazlarının istikrarı ve dayanıklılığı için kritik önem taşır.
S&A
S: Yarım iletken üretiminde 12 inçlik SiC levhalarının kullanımının avantajları nelerdir?
Cevap: 12 inçlik SiC levhalarının kullanımının ana avantajları şunlardır:
- Daha fazla üretim verimliliği: Daha büyük levhalar, üretim döngüsü süresini azaltarak birim alan başına daha fazla yonga üretilmesini sağlar.Bu, daha küçük vafelere kıyasla daha yüksek verimlilik ve daha iyi genel verimlilik sağlar.
- Düşük Üretim Maliyetleri: Tek bir 12 inçlik levha daha fazla yonga üretir, bu da yonga başına maliyeti düşürür.Daha büyük levhalar ayrıca fotolitografi ve ince film çöküntüsü gibi işlemlerin verimliliğini artırır.
- Daha Yüksek Üretim: SiC malzemesinin daha yüksek bir kusur oranına sahip olmasına rağmen, daha büyük pliteler kusurlara daha fazla tolerans sağlar, bu da sonuçta verimi artırmaya yardımcı olur.
S: Yüksek güç sistemlerinde 12 inçlik SiC levhalarının temel uygulamaları nelerdir?
A:12-inç SiC levhaları, özellikle aşağıdaki gibi yüksek güçli uygulamalar için uygundur:
- Elektrikli Araçlar (EV'ler) ve Şarj İstasyonları: 12 inçlik levhalardan yapılan SiC cihazları güç dönüştürme sistemleri, pil yönetim sistemleri (BMS),ve elektrikli araçlarda DC hızlı şarjDaha büyük vafra boyutu, daha yüksek güç taleplerini destekler, verimliliği artırır ve enerji tüketimini azaltır.
- Yüksek Voltajlı ve Yüksek Güçlü Elektronikler: SiC'nin mükemmel ısı iletkenliği ve yüksek sıcaklıklara direnç, otomobil endüstrisinde kullanılan yüksek güçlü elektronikler için idealdir.yenilenebilir enerji (güneş), rüzgar), ve akıllı ağ uygulamaları.
Bu levhalar, yeşil enerji ve sürdürülebilir teknoloji için gelişen küresel pazarda artan verimli güç cihazlarına olan ihtiyacı karşılıyor.
