4H N tipi Yarım tip SiC Wafer 6 inç 12 inç SiC Wafer SiC substratı ((0001) Çift taraflı cilalı Ra≤1 nm özelleştirme
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | ZMSH |
| Model Number: | Silicon Carbide |
Ödeme & teslimat koşulları:
| Teslim süresi: | 2-4hafta |
|---|---|
| Payment Terms: | T/T |
|
Detay Bilgi |
|||
| Direnç: | Yüksek/Düşük Direnç | İletkenlik: | Yüksek/Düşük İletkenlik |
|---|---|---|---|
| Yüzeyi bitirin: | Tek/Çift Tarafı Cilalı | TTV: | ≤2um |
| Yüzey pürüzlülüğü: | ≤1,2nm | Kenar Hariç Tutma: | ≤50um |
| Pürüzsüzlük: | Lambda/10 | Malzeme: | Silisyum Karbür |
| Vurgulamak: | 6 inçlik Silikon Karbür Wafer,6 inçlik sic wafer,Çift taraflı cilalı silikon karbid vafrası |
||
Ürün Açıklaması
4H N tipi Yarım tip SiC Wafer 6 inç ((0001) Çift taraflı cilalı Ra≤1 nm özelleştirme
12 inçlik SiC wafer 4H N tipi Yarım tip SiC waferinin açıklaması:
12 inç 6 inç SiC wafer Silikon Karbid (SiC) waferleri ve substratları, silikon karbidden yapılmış yarı iletken teknolojisinde kullanılan özel malzemelerdir.yüksek ısı iletkenliği ile bilinen bir bileşikÖzellikle sert ve hafif SiC levhaları ve substratları, yüksek güç üretimi için sağlam bir temel oluşturur.Yüksek frekanslı elektronik cihazlarGüç elektronikleri ve radyo frekanslı bileşenler gibi.
12 inç 6 inç SiC waferinin karakteri 4H N tipi Yarım tip SiC wafer:
1.12 inç 6 inç SiC wafer.Yüksek Voltaj Dayanıklılığı: SiC levhası, Si malzemesine kıyasla 10 kat daha fazla parçalanma alanı gücüne sahiptir.Bu, daha düşük direnç ve daha ince sürüklenme katmanları ile daha yüksek parçalanma voltajlarına ulaşılmasını sağlar.Aynı voltaj dayanıklılığı için, SiC wafer güç modüllerinin açık durum direnci / boyutu sadece Si'nin 1/10'unu oluşturur ve bu da önemli ölçüde düşük güç kaybına yol açar.
2.12 inç 6 inç SiC wafer.Yüksek frekanslı dayanıklılık: SiC levhası, cihazların anahtarlama hızını artıran kuyruk akım fenomenini göstermez.daha yüksek frekanslar ve daha hızlı anahtarlama hızları için uygun hale getirir.
3.12 inç 6 inç SiC wafer.Yüksek Sıcaklık Dayanıklılığı: SiC levhasının bant boşluğu genişliği Si'nin üç katıdır, bu da daha güçlü iletkenliğe neden olur.Ve elektron doygunluk hızı Si'nin 2-3 katıdır.Yüksek erime noktası (2830°C, 1410°C'de Si'nin yaklaşık iki katı),SiC wafer cihazları, akım sızıntılarını azaltırken çalışma sıcaklığını önemli ölçüde iyileştirir.
12 inç 6 inç SiC wafer 4H N tipi Yarım tip SiC wafer:
| Sınıf | Sıfır MPD Derecesi | Üretim derecesi | Araştırma Derecesi | Sahte sınıf | |
| Çapraz | 150.0 mm +/- 0.2 mm 300±25 | ||||
| Kalınlığı |
4H-SI için 500 um +/- 25 um 1000±50um |
||||
| Wafer yönelimi |
Eksen üzerinde: <0001> 4H-SI için +/- 0,5 deg |
||||
| Mikropip yoğunluğu (MPD) | 1 cm-2 | 5 cm-2 | 15 cm-2 | 30 cm-2 | |
|
Elektrik Direnci |
4H-N | 0.015 ~ 0.025 | |||
| 4H-SI | >1E5 | (90%) >1E5 | |||
| Doping Konsantrasyonu |
N tipi: ~ 1E18/cm3 |
||||
| Birincil Düz (N tipi) | {10-10} +/- 5,0 derece | ||||
| Birincil düz uzunluk (N tipi) | 47.5 mm +/- 2,0 mm | ||||
| Çentik (Yarı yalıtım tipi) | Çentik | ||||
| Kenar dışlanması | 3 mm | ||||
| TTV /Bow /Warp | 15um /40um /60um | ||||
| Yüzey Kabalığı | Polonya Ra 1 nm | ||||
| CMP Ra Si yüzünde 0,5 nm | |||||
| Yüksek yoğunluklu ışık tarafından çatlaklar | Hiçbiri | Hiçbiri | 1 izin, 2 mm | Toplam uzunluk 10 mm, tek uzunluk 2 mm | |
| Yüksek yoğunluklu ışık ile hex plakalar* | Toplam alanı % 0.05 | Toplam alanı % 0.05 | Toplam alanı % 0.05 | Toplu alan % 0.1 | |
| Yüksek yoğunluklu ışık alanları* | Hiçbiri | Hiçbiri | Toplu alan %2 | Toplam alan % 5 | |
| Yüksek yoğunluklu ışık tarafından çizik** | 3 çizik 1 x wafer çapı toplam uzunluğuna | 3 çizik 1 x wafer çapı toplam uzunluğuna | 5 çizik 1 x wafer çapı toplam uzunluğuna | 5 çizik 1 x wafer çapı toplam uzunluğuna | |
| Kenar çip | Hiçbiri | Hiçbiri | 3 adet izin verilir, her biri 0,5 mm | 5 adet izin verilir, her biri 1 mm | |
| Yüksek yoğunluklu ışıkla kirlenme | Hiçbiri | ||||

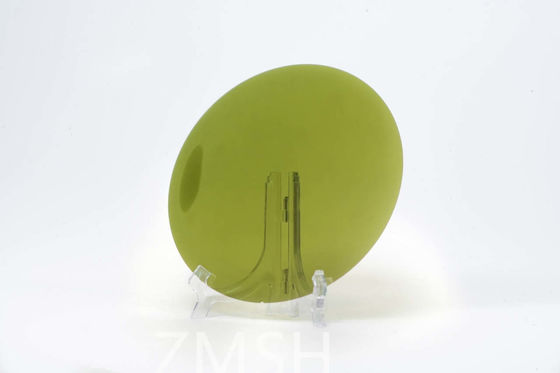

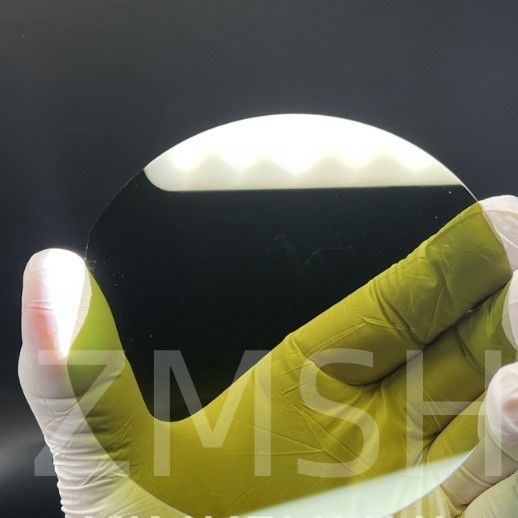

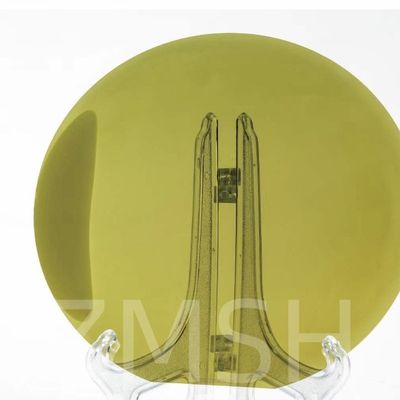

Fiziksel Fotoğraf 12 inç 6 inç SiC wafer 4H N tipi Yarım tip SiC wafer:
12 inç 6 inç 4H N tipi yarı tip SiC waferinin uygulanması:
• GaN epitaksi cihazı
• Optoelektronik cihaz
• Yüksek frekanslı cihaz
• Yüksek güç cihazı
• Yüksek sıcaklık cihazı
• Işık yayıcı diyotlar
12 inç 6 inç 4H N tipi yarı tip SiC waferinin uygulama resmi:
Özellik:
Ürün özelleştirme hizmetlerimiz Silikon Karbür Wafer'i özel ihtiyaçlarınıza göre uyarlamanıza olanak tanır.Iletkenlik gereksinimlerinizi karşılamak için Silikon Karbid katmanını ayarlayabilir ve sizin spesifikasyonlarınıza tam olarak uyan bir Karbid Silikon Wafer sağlayabiliriz.Ürün özelleştirme hizmetlerimiz hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin.
S&A:
S: SiC levhalarının boyutu nedir?
A: Standart wafer çaplarımız 25.4 mm (1 inç) ile 300 mm (11.8 inç) arasında değişir.Waferler, çeşitli kalınlıklarda ve yönlerde cilalanmış veya cilalanmamış taraflarla üretilebilir ve dopant içerebilir.
S: Neden?SiCPahalı wafers mi?
A: SiC üretmek için süblimasyon süreci, 2.200 ̊C'ye ulaşmak için önemli bir enerji gerektirirken, nihai kullanılabilir top uzunluğu 25 mm'den fazla değildir ve büyüme süreleri çok uzundur.
S:SiC waferini nasıl yapılır?A:Bu işlem, silik sandı gibi hammaddelerin saf silikona dönüştürülmesini içerir.Kristallerin ince parçalara ayrılması., düz diskler ve yarım iletken cihazlarda kullanılmak üzere vafelerin temizlenmesi ve hazırlanması.
Ürün Tavsiye:
1.SIC Silikon Karbür Wafer 4H - N Tipi MOS Cihazı için 2 inç Dia50.6mm
2.Silikon Karbid Wafer Özel boyutlu yarı yalıtımlı SiC waferleri
